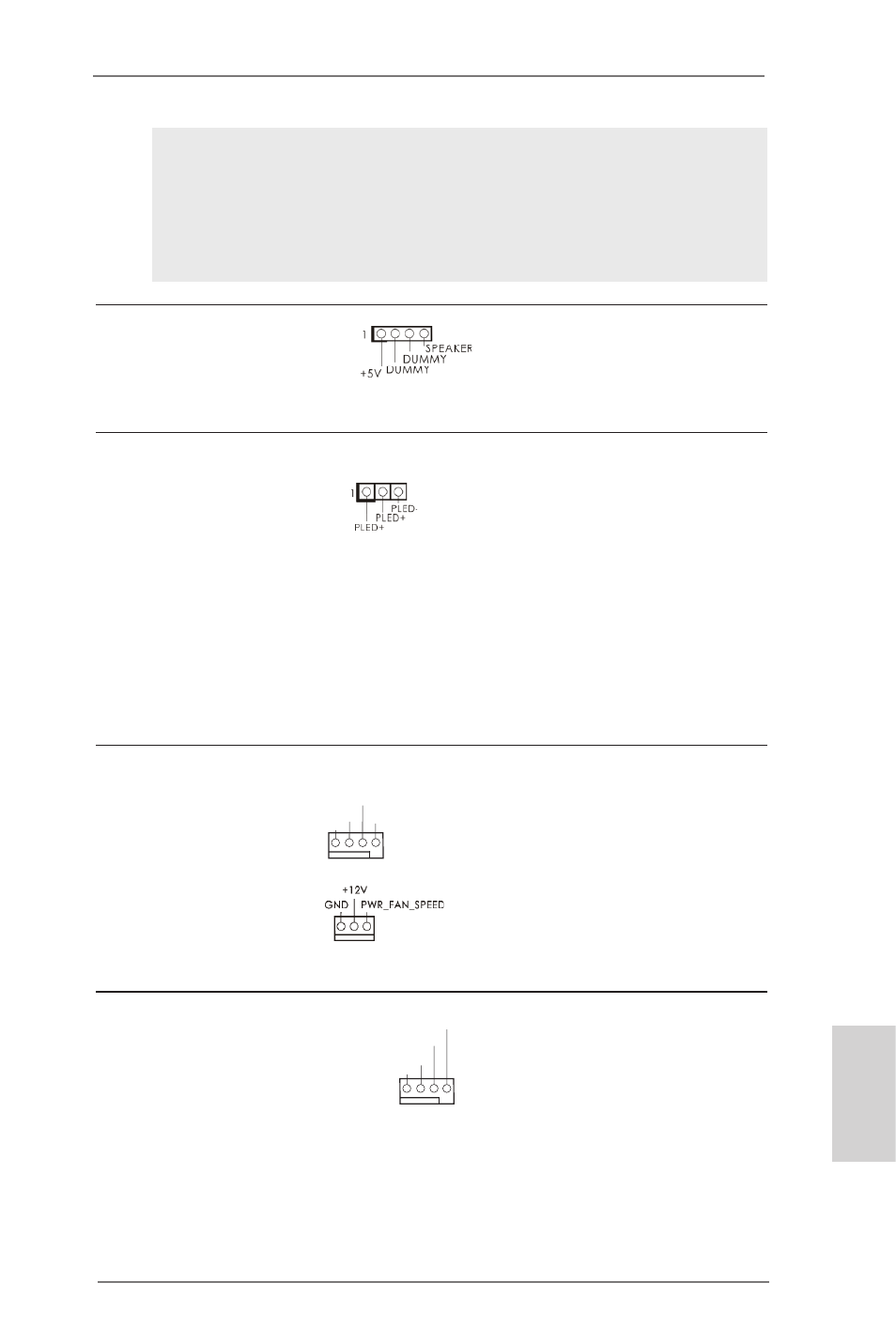

Conector do LED de alimentação Ligue o LED de alimentação do
(PLED1 de 3 pinos)
chassis a este conector para
(veja a folha 2, No. 22) indicar o estado de alimentação
do sistema. O LED ficará
acesso quando o sistema
estiver em funcionamento. O
LED fica intermitente no estado
S1. O LED fica desligado
nos estados S3/S4 ou no
estado S5 (desligado).
Conector do ventilador do chassis/energia Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos) neste conector, coincidindo o fio
(veja a folha 2, No. 12) preto com o pino de aterramen
to.
(PWR_FAN1 de 3 pinos)
(veja a folha 2, No. 1)
Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o fio preto
(CPU_FAN1 de 4 pinos) com o pino de aterramento.
(veja a folha 2, No. 5)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
Conector do alto-falante Ligue o alto-falante do chassi
do chassi neste conector.
(SPEAKER1 de 4 pinos)
(veja a folha 2, No. 21)
O design do painel frontal poderá variar dependendo do chassis. Um
módulo de painel frontal consiste principalmente em um botão de alimen-
tação, um botão de reposição, um LED de alimentação, um LED de acti-
vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel
frontal do chassis a este conector, certifique-se que os fios e os pinos têm
uma correspondência exacta.
