ASRock FM2A85X Extreme4-M Motherboard

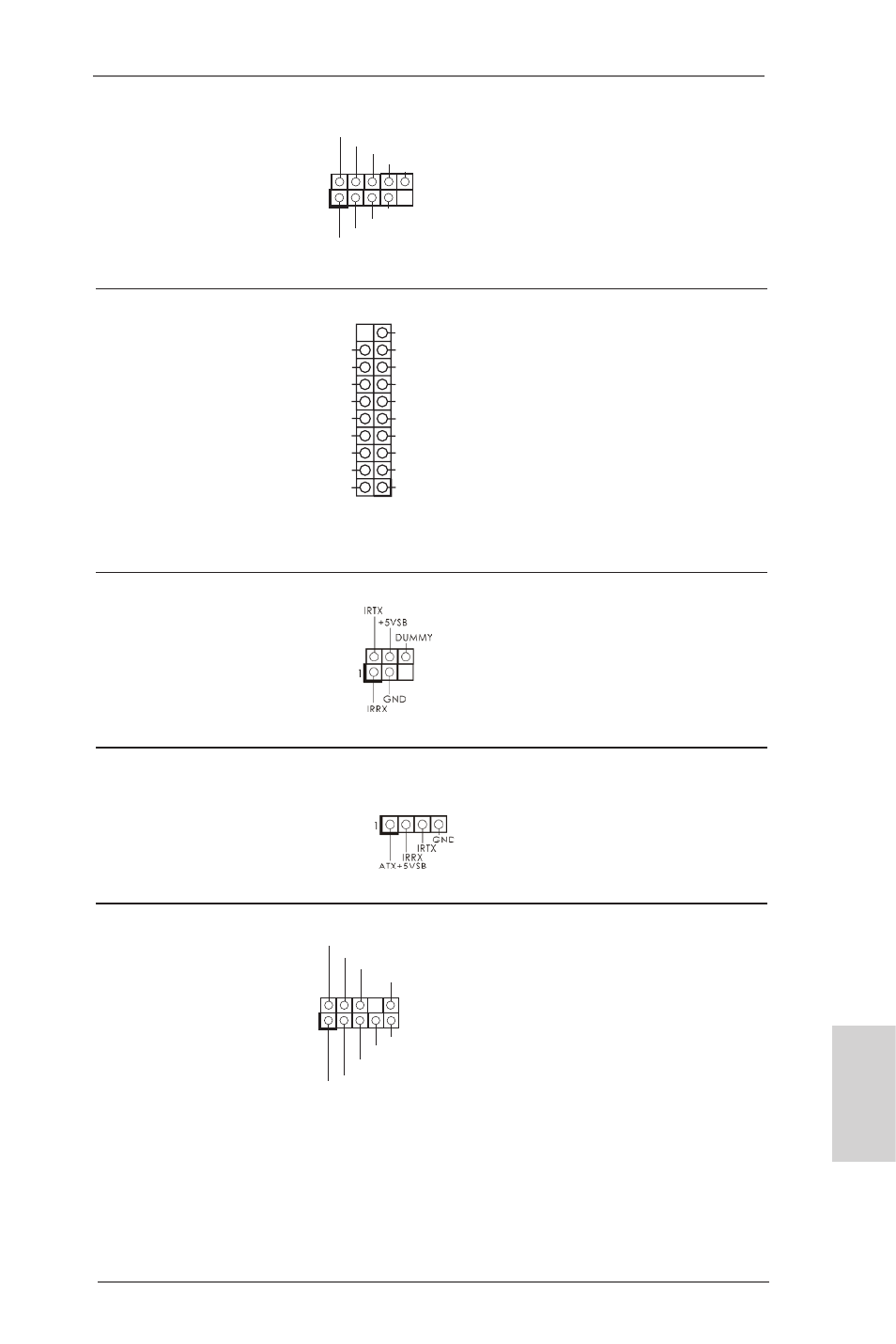

USB 3.0 Fişleri I/O panelinde bulunan iki adet
(19-pinli USB3_3_4) varsayılan USB 3.0 bağlantı
(bkz. s.2 No. 10) noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
(9-pinli USB9_10)
(bkz. s.2 No. 28)
Ön Panel Ses Fişi Bu, panel ses kablosu için
(9-pinli HD_AUDIO1) uygun bağlantı sağlayan ve
(bkz. s.2 No. 32) ses cihazlarını kontrol etmeyi
sağlayan bir arayüzdür.
Kızılötesi Modülü Fişi Bu fiş, isteğe bağlı bir kablosuz
(5-pinli IR1) aktarma ve alma kızılötesi
(bkz. s.2 No. 31) modülünü destekler.
Kullanıcı Kızılötesi Modül Bağlantısı Bu fiş, uzaktan kumanda alıcısı
(4-pinli CIR1) destekler.
(bkz. s.2 No. 27)
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Türkçe
1
USB_PWR
P-10
P+10
USB_PWR
P-9
P+9
GND
GND
DUMMY
IntA_P4_D+
DUMMY
IntA_P4_D-
GND
IntA_P4_SSTX+
GND
IntA_P4_SSTX-
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus Vbus
Vbus
IntA_P3_SSRX-
IntA_P3_SSRX+
GND
IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
IntA_P3_D+
