100
ASRock FM2A85X Extreme4-M Motherboard
Português

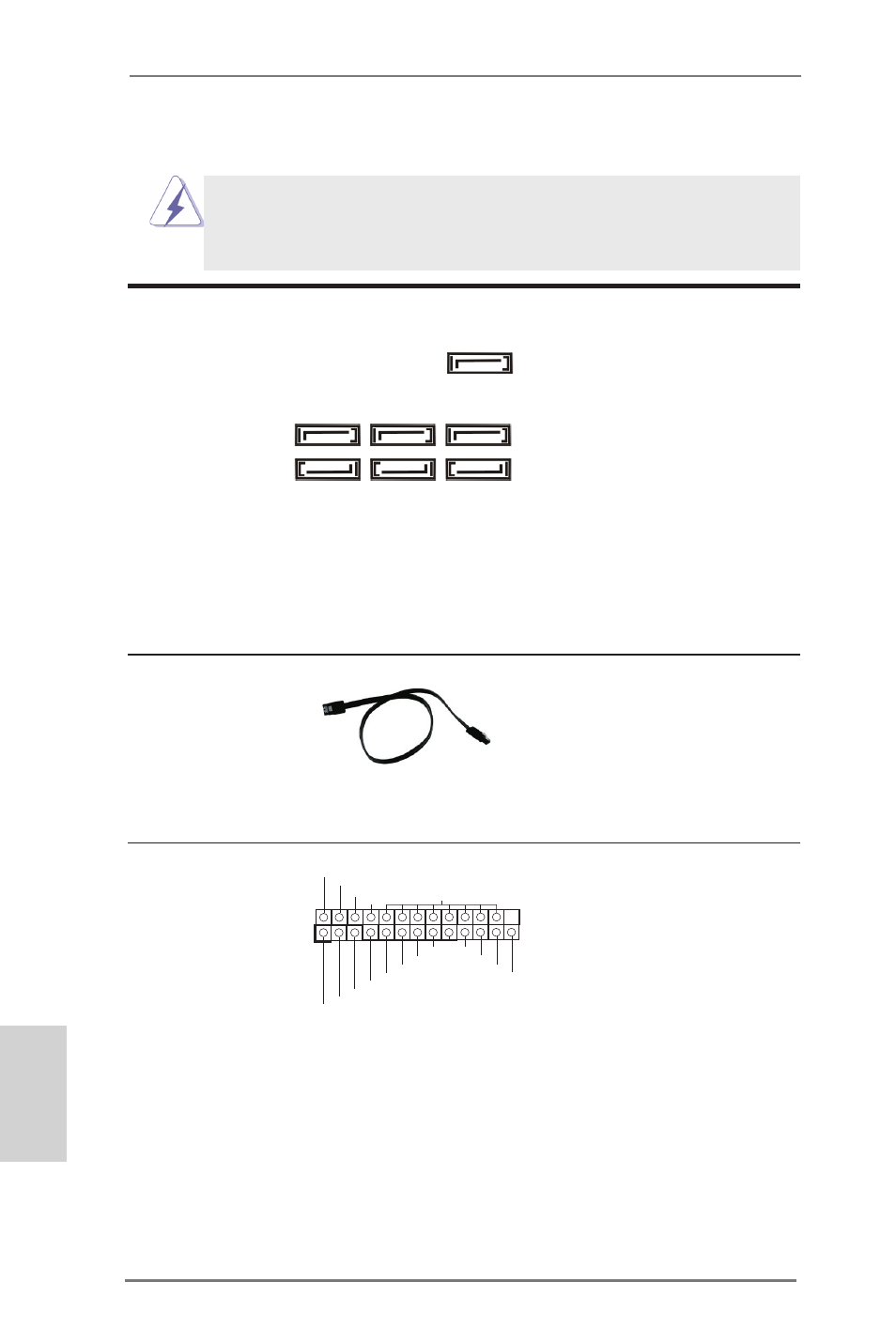

Conectores ATA3 Serial Estes sete conectores Serial
(SATA3_1: ATA (SATA3) suportam
veja a folha 2, No. 18) unidades de disco rígido SATA
(SATA3_2: ou SATA3 como dispositivos de
veja a folha 2, No. 19) armazenamento internos. A
(SATA3_3: atual interface SATA3 permite
veja a folha 2, No. 20) uma taxa de transferência de
(SATA3_4: dados de até 6.0 Gb/s.
veja a folha 2, No. 17)
(SATA3_5: veja a folha 2, No. 16)
(SATA3_7: veja a folha 2, No. 15)
(SATA3_8: veja a folha 2, No. 18)
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido
SATA3 quanto o conector
SATA3 na placa mãe.
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
Porta de impressão Esta é a interface do cabo que
(LPT1 de 25 pinos) liga à porta de impressão e
(veja a folha 2, No. 29) permite a fácil ligação de
impressoras.
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
