76
ASRock FM2A85X Extreme4-M Motherboard
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT

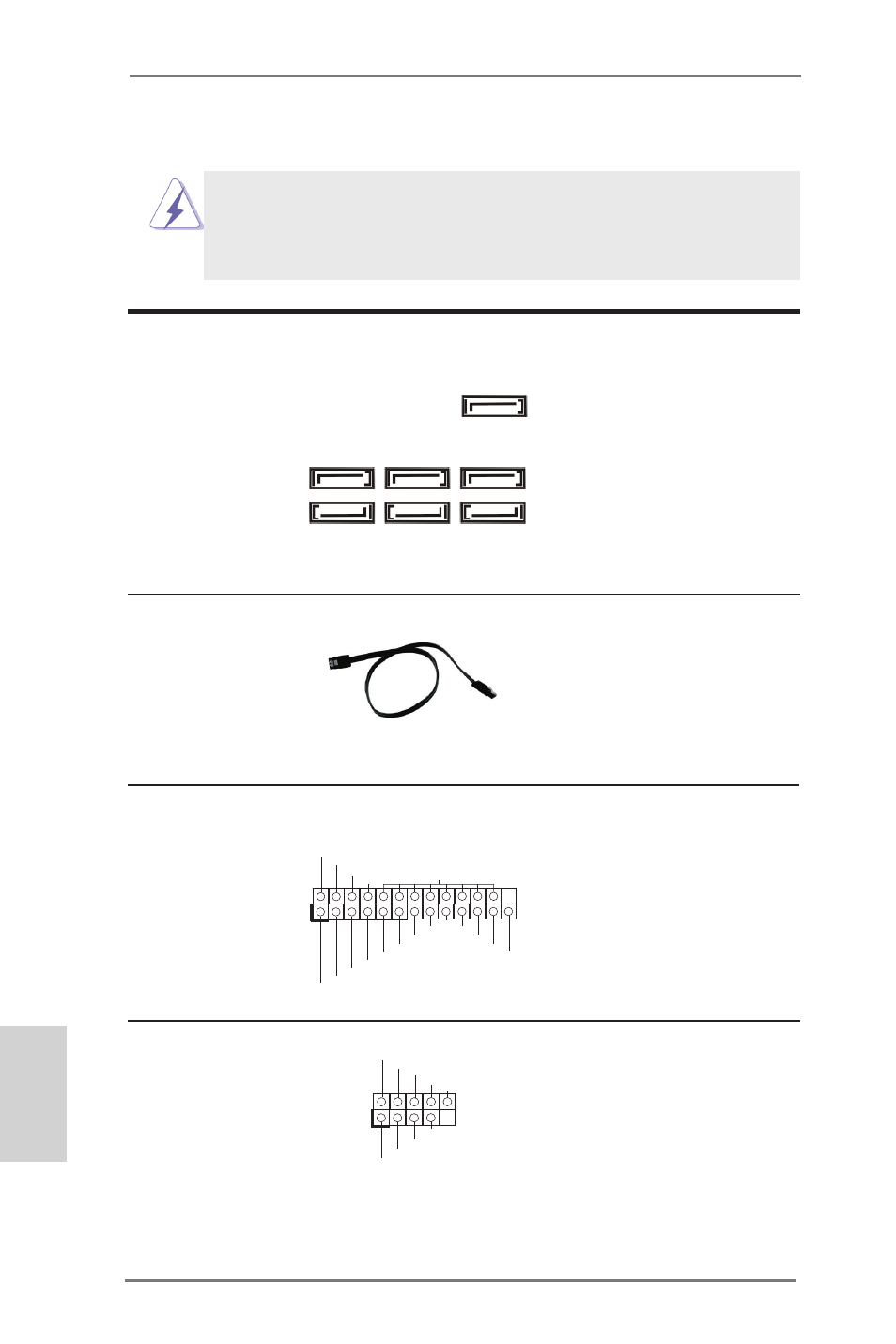

Cabecera de puerto de impresora Esta es una interfaz de puerto
(LPT1 de 25 terminales) para cable de impresora que
(vea p.2, N. 29) permite conectar cómodamente
dispositivos de impresión.
1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque
las cubiertas de los puentes sobre estos cabezales y conectores. El
colocar cubiertas de puentes sobre los conectores y cabezales provo-
cará un daño permanente en la placa base.
Conexiones de serie ATA3 Estas siete conexiones de
(SATA3_1: vea p.2, N. 18) serie ATA3 (SATA3) admiten
(SATA3_2: vea p.2, N. 19) cables SATA para dispositivos
(SATA3_3: vea p.2, N. 20) de almacenamiento internos. La
(SATA3_4: vea p.2, N. 17)
interfaz SATA3 actual permite
(SATA3_5: vea p.2, N. 16) una velocidad de transferencia
(SATA3_7: vea p.2, N. 15) de 6.0 Gb/s.
(SATA3_8: vea p.2, N. 14)
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional) conectado con el disco duro de
SATA3 o el conectador de
SATA3 en esta placa base.
Cabezal USB 2.0 Además de cuatro puertos USB
(9-pin USB5_6) 2.0 predeterminados en el
(vea p.2, N. 24)
panel de E/S, hay tres bases de
conexiones USB 2.0 en esta
placa base. Cada una de estas
bases de conexiones admite
dos puertos USB 2.0.
Español
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
