ASRock FM2A85X Extreme4-M Motherboard

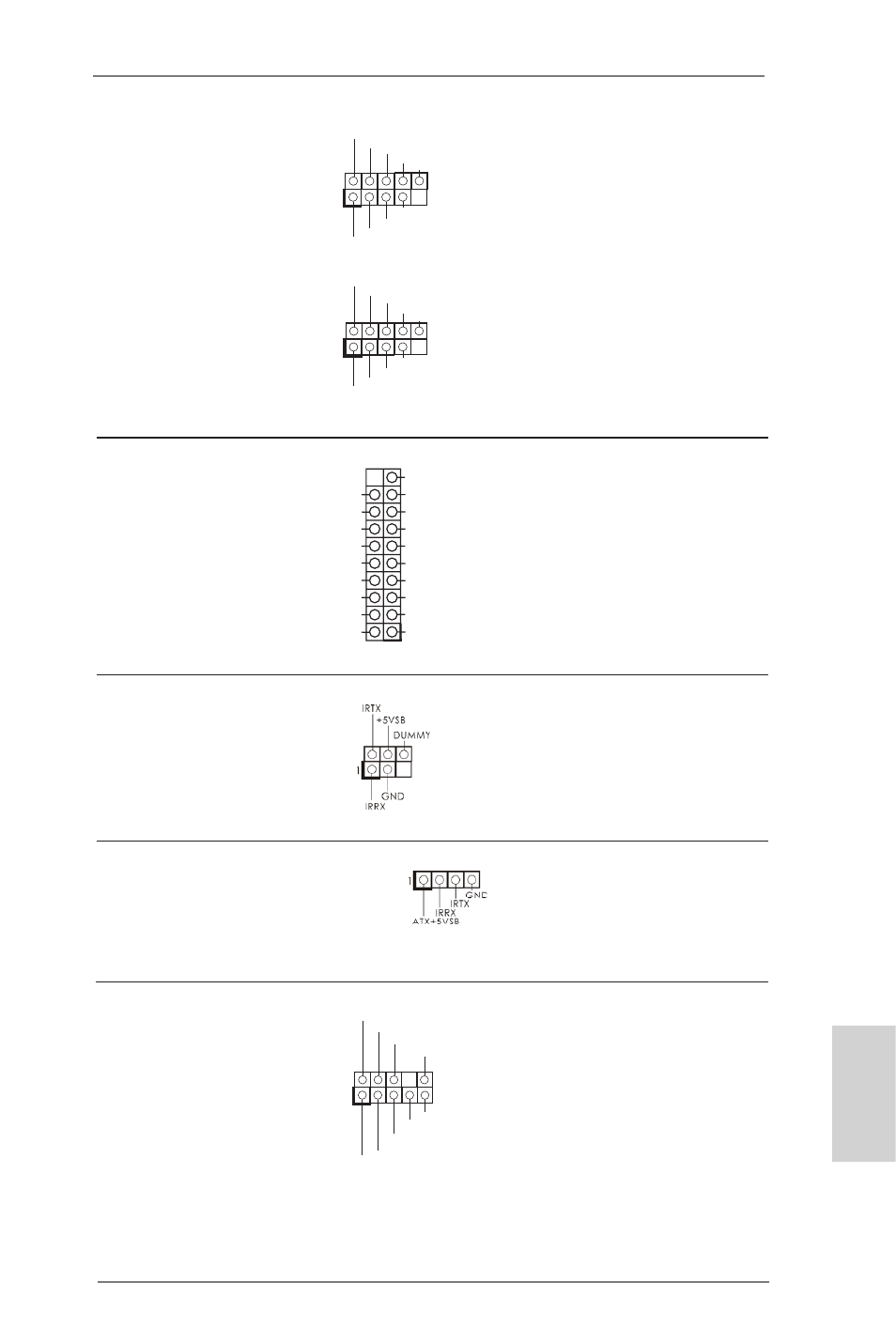

(9 ピン USB7_8)
ページ２, アイテム 26 を参照
(9 ピン USB9_10)
ページ２, アイテム 28 を参照
USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つの
(19 ピン USB3_3_4) USB 3.0 ポート以外に、このマザーボ
ページ２, アイテム 10 を参照 ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
コンシューマー赤外線モジュールヘッダー このヘッダーは、リモコン受光部の接続
(4 ピン CIR1) に使用することができます。
ページ２, アイテム 27 を参照
赤外線モジュールコネクタ このコネクタは赤外線の無線送受信モ
(5 ピン IR1) ジュールに対応します。
ページ２, アイテム 31 を参照
フロントオーディオパネルコネクタ このコネクタは、オーディオ機器との便
(9 ピン HD_AUDIO1) 利な接続とコントロールを可能にする
ページ２, アイテム 32 を参照 フロンとオーディオパネルのためのイン
ターフェイスです。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
日本語
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
1
USB_PWR
P-10
P+10
USB_PWR
P-9
P+9
GND
GND
DUMMY
IntA_P4_D+
DUMMY
IntA_P4_D-
GND
IntA_P4_SSTX+
GND
IntA_P4_SSTX-
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus Vbus
Vbus
IntA_P3_SSRX-
IntA_P3_SSRX+
GND
IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
IntA_P3_D+
