88
ASRock FM2A85X Extreme4-M Motherboard
1
AFD#
ERROR#
PINIT#
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT

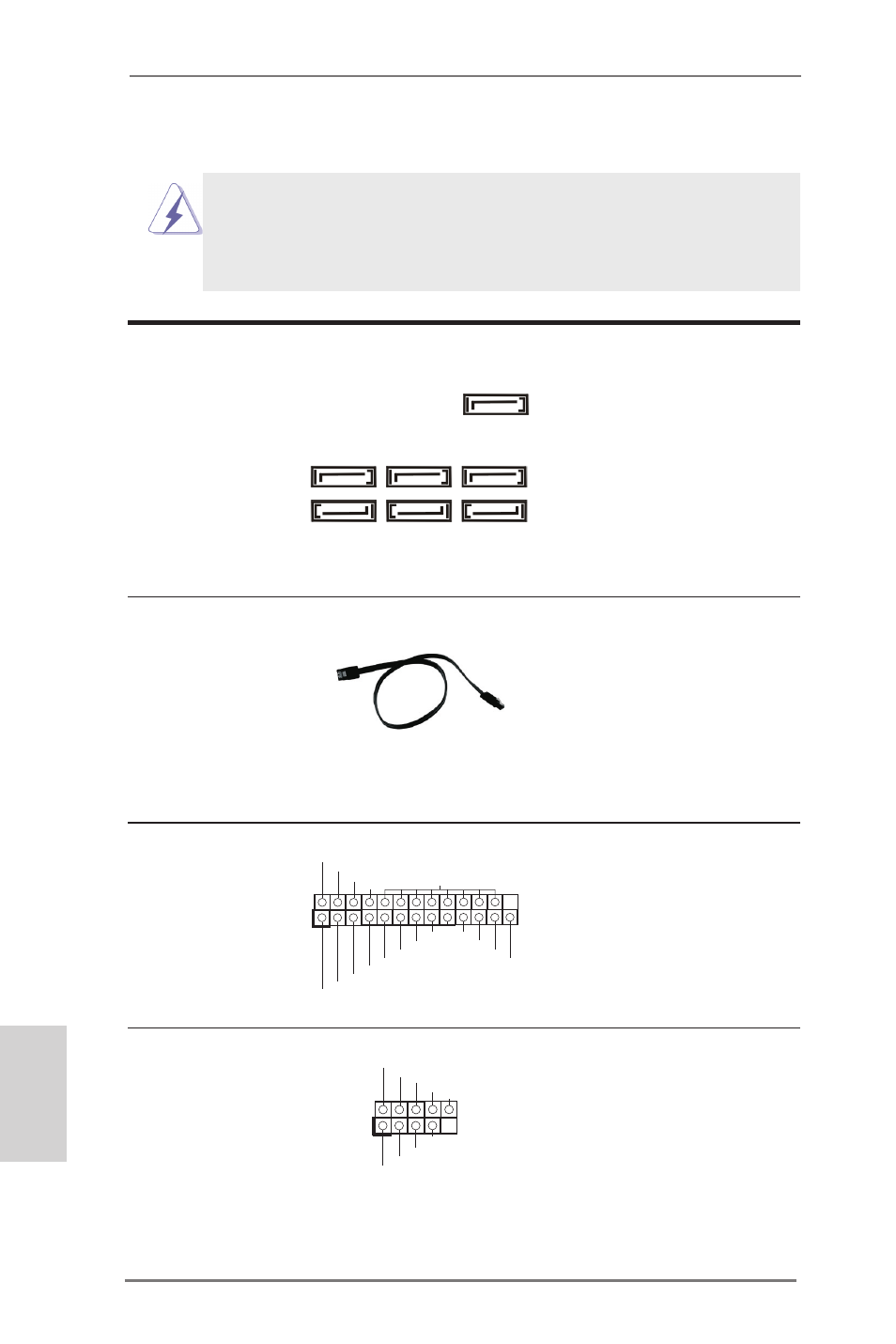

Разъем порта печати Это интерфейс кабеля порта
(25-выводов LPT1) печати, обеспечивающий удобное
(см. cтр. 2, п. 29) подключение принтеров.
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3 семь соединителя Serial ATA3
(SATA3_1, см. стр. 2, п. 18) предназначаются для
(SATA3_2, см. стр. 2, п. 19) подключения внутренних
(SATA3_3, см. стр. 2, п. 20) устройств хранения с
(SATA3_4, см. стр. 2, п. 17) использованием интерфейсных
(SATA3_5, см. стр. 2, п. 16) кабелей SATA3. В настоящее
(SATA3_7, см. стр. 2, п. 15) время интерфейс SATA допускает
(SATA3_8, см. стр. 2, п. 14) скорость передачи данных до \ 6,0
Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA3 не является
(дополнительно) направленным. Любой из его
соединителей может быть
подключен либо к жесткому диску
интерфейса SATA3 либо к
материнской плате.
Колодка USB 2.0 Помимо четыре стандартных
(9-контактный USB5_6) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 24) вывода,на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
Ру
сский
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
