ASRock FM2A85X Extreme4-M - Manual (Page 125)

125
ASRock FM2A85X Extreme4-M Motherboard

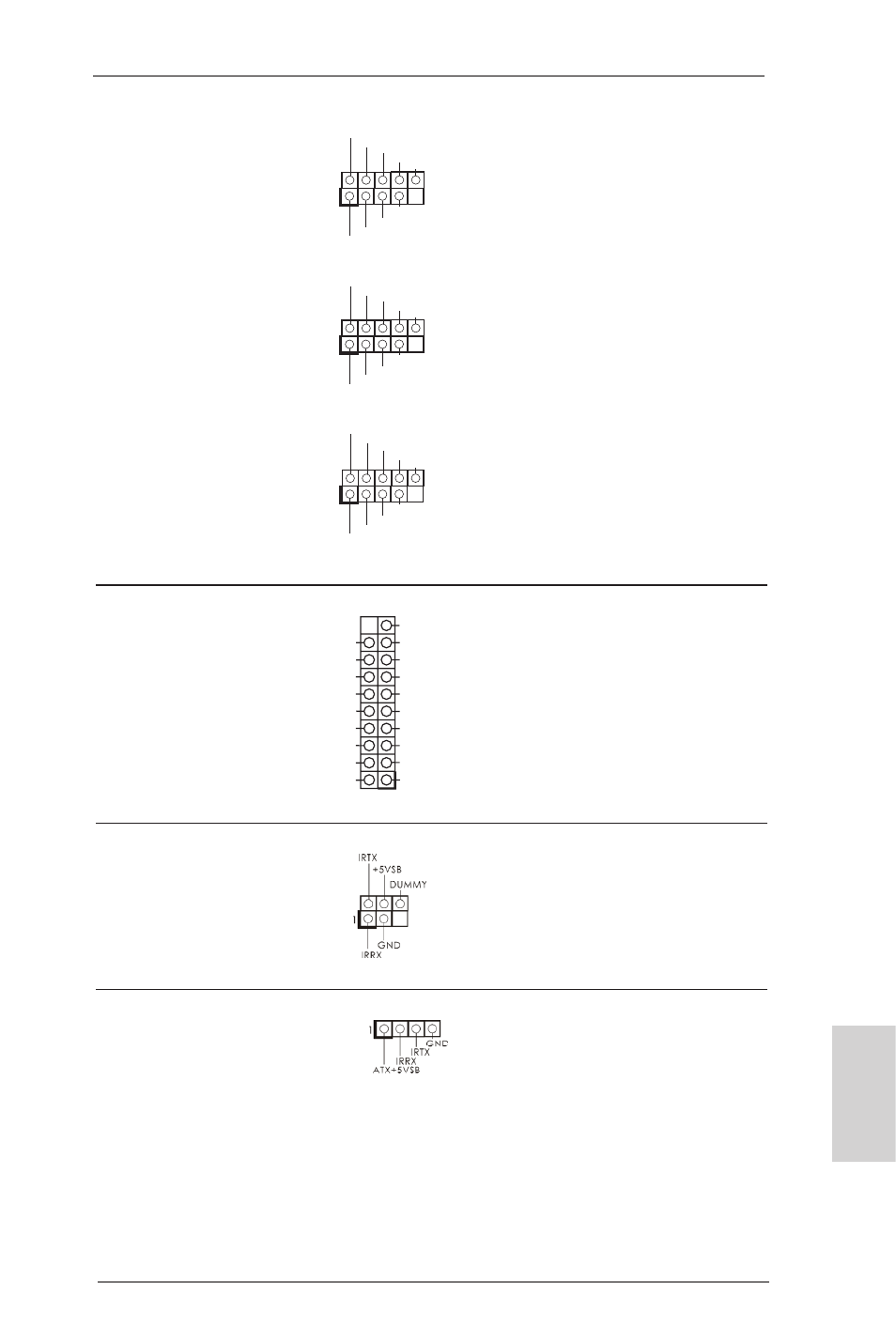

USB 2.0 헤더 본 머더보드에는 I/O 패널에 있
(9 핀 USB5_6) 는 4 개의 기본 USB 2.0 포트외
(2 페이지 , 24 번 항목 참조 ) 에도 USB 2.0 헤더가 3 개 있습
니다 . 각각의 USB 2.0 헤더는 2
개의 USB 2.0 포트를 지원할 수
있습니다 .
(9 핀 USB7_8)
(2 페이지 , 26 번 항목 참조 )
(9 핀 USB9_10)
(2 페이지 , 28 번 항목 참조 )
USB 3.0 헤더 I/O 패널에 있는 2 개의 기본적
(19 핀 USB3_3_4) USB 3.0 포트 이외에도 마더보
(2 페이지 , 10 번 항목 참조 ) 드에 1 개의 USB 3.0 헤더가 있
습니다 . 이 USB 3.0 헤더는 2 개
의 USB 3.0 포트를 지원할 수 있
습니다 .
적외선 모듈 헤더 이 헤더는 선택품목인 무선 적외
(5 핀 IR1) 선 송수신 모듈을 지원합니다 .
(2 페이지 , 31 번 항목 참조 )
소비자용 적외선 모듈 헤더 이 헤더는 리모콘 수신기 연결하
(4 핀 CIR1) 는 데 사용될수 있습니다 .
(2 페이지 , 27 번 항목 참조 )
한 국 어
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
1
USB_PWR
P-8
P+8
USB_PWR
P-7
P+7
GND
GND
DUMMY
1
USB_PWR
P-10
P+10
USB_PWR
P-9
P+9
GND
GND
DUMMY
IntA_P4_D+
DUMMY
IntA_P4_D-
GND
IntA_P4_SSTX+
GND
IntA_P4_SSTX-
IntA_P4_SSRX+
IntA_P4_SSRX-
Vbus Vbus
Vbus
IntA_P3_SSRX-
IntA_P3_SSRX+
GND
IntA_P3_SSTX-
IntA_P3_SSTX+
GND
IntA_P3_D-
IntA_P3_D+
