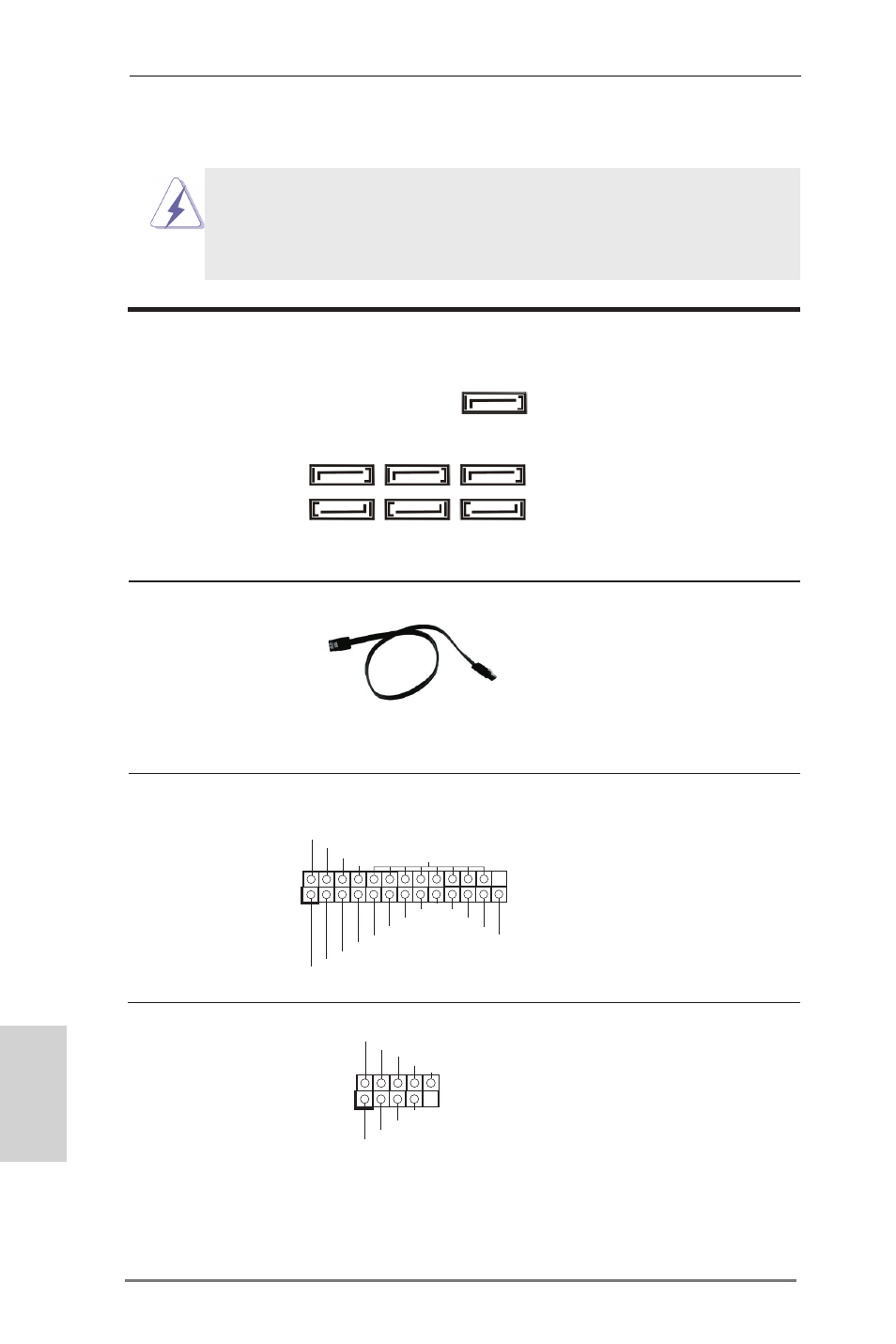

1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Connecteurs Série ATA3 Ces sept connecteurs Série
(SATA3_1: voir p.2 No. 18) ATA3 (SATA3) prennent en
(SATA3_2: voir p.2 No. 19) charge les câbles SATA pour
(SATA3_3: voir p.2 No. 20) les périphériques de stockage
(SATA3_4: voir p.2 No. 17) internes. L’interface SATA3
(SATA3_5: voir p.2 No. 16) actuelle permet des taux
(SATA3_7: voir p.2 No. 15)
transferts de données pouvant
(SATA3_8: voir p.2 No. 14) aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA3 ou au
connecteur SATA3 sur la carte
mere.
En-tête USB 2.0 A côté des quatre ports USB 2.0
(USB5_6 br. 9) par défaut sur le panneau E/S,
(voir p.2 No. 24) il y a trois embases USB 2.0
sur cette carte mère. Chaque
embase USB 2.0 peut prendre
en charge 2 ports USB 2.0.
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Embase de port d’impression AIl s’agit d’une interface pour le
(LPT1 25 broches) câble du port d’impression, qui
(voir p.2 No. 29)
permet le raccordement
pratique de périphériques
d’impression.
Français
SATA3_7 SATA3_5 SATA3_4
SATA3_3 SATA3_2 SATA3_1
SATA3_8
1
USB_PWR
P-6
P+6
USB_PWR
P-5
P+5
GND
GND
DUMMY
