Displayelementen: passieve leidingtracering
De displayelementen in de passieve traceermodus zijn
dezelfde als in de actieve traceermodus.
Displayelementen: Sondemodus

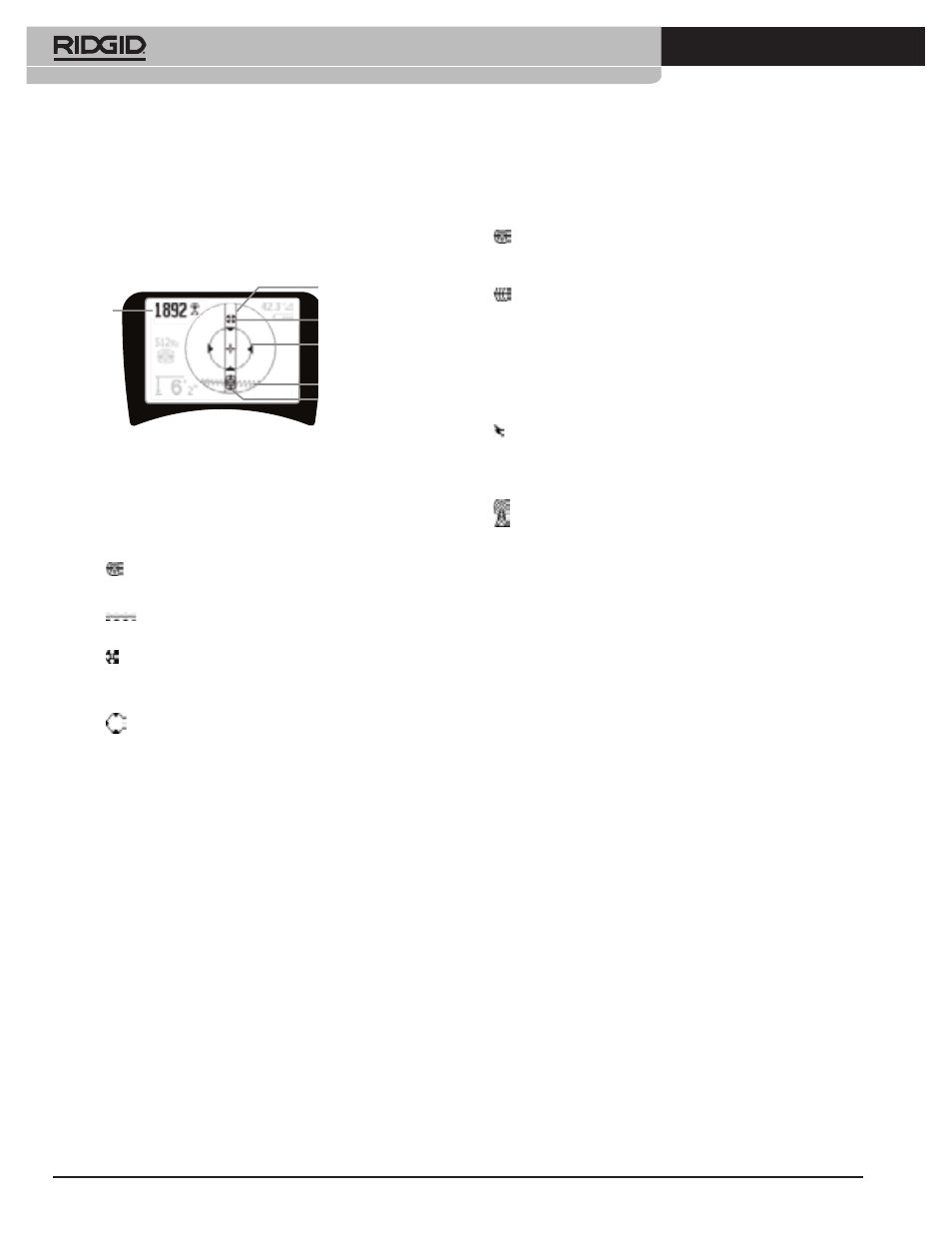

Figuur 6: Displayelementen: sondemodus
In de sondemodus bevat het display verschillende elementen
die uitsluitend dienen voor sondelokalisering.
• | | Leidingrichting – geeft de geschatte richting van
de sonde aan.
• Sondepictogram – verschijnt wanneer de plaats
waar van de sonde zich bevindt, wordt benaderd.
• 0-lijn – vertegenwoordigt de middellijn van het
veld van de sonde, loodrecht op de as van de polen.
• Poolpictogram – vertegenwoordigt de plaats van
een van de twee polen van het dipoolveld van de
sonde.
• Zoomring – verschijnt wanneer de plaatsbepaler
zich vlakbij een pool bevindt.
Het gebruik van deze functies wordt beschreven in
de hoofdstukken “Actieve leidingtracering”, “Passieve
leidingtracering” en “Sondelokalisering”.
Standaardfrequenties
Beschikbare frequenties in de standaardinstelling zijn onder
meer:
sondemodus
• 512 Hz
Actieve leidingtracering:
• 128 Hz
• 1 kHz
• 8 kHz
• 33 kHz
Passieve leidingtracering:
• 50 Hz (9 e )
• < 4 kHz
Radiofrequentie
• 4 kHz—15 kHz (L)
• > 15 kHz
(H)
Signaal-
sterkte
Leidingrichting
Poolpictogram
Sondepictogram
Zoomring
0-lijn
