seekTech sR-20

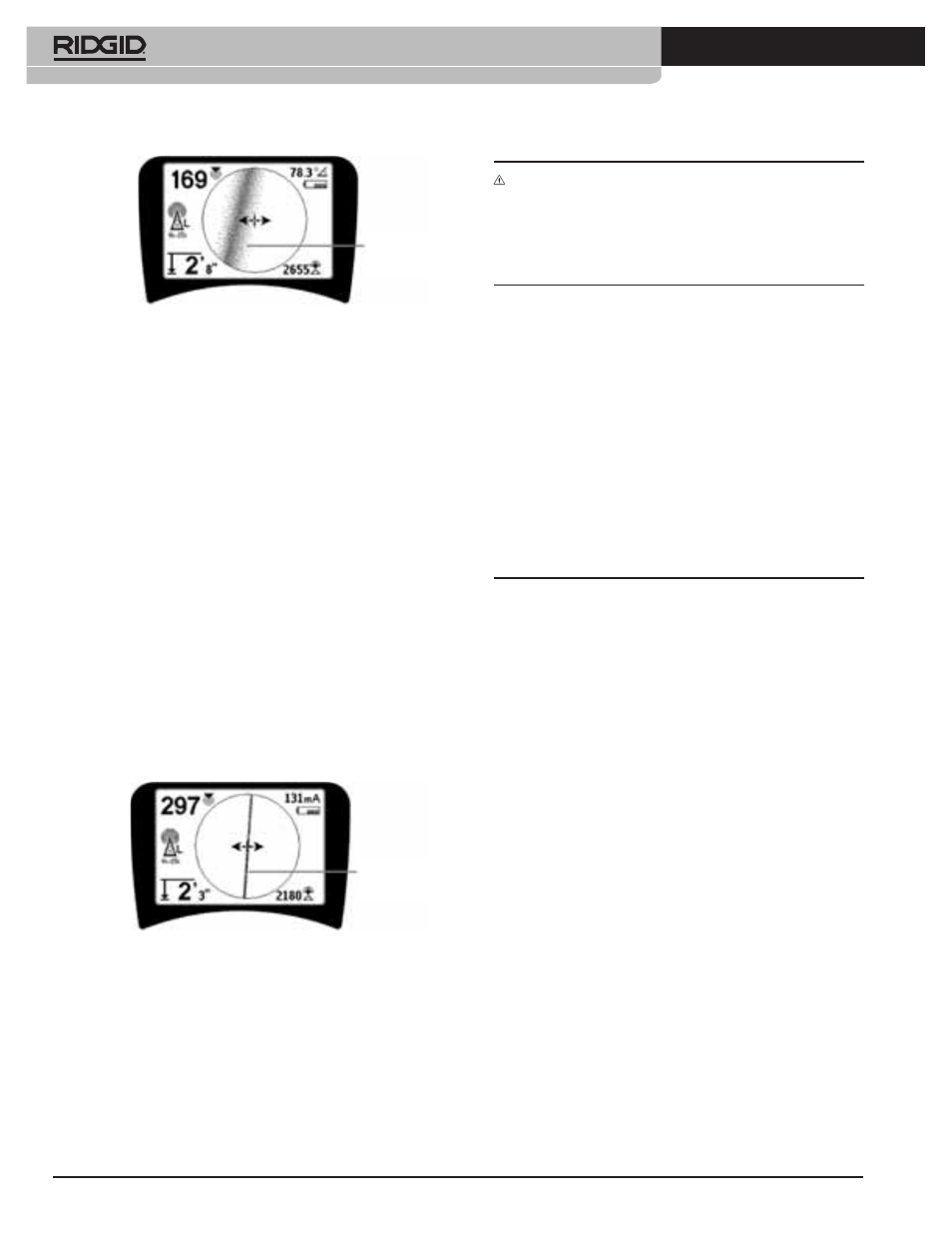

Figura 20: Procura de Linhas Mostrando Distorção Alta
Utilize as Setas de Direcção, o Número de Proximidade, a
Intensidade do Sinal e as Linhas de Procura para orientar
a procura de linhas. Estas informações são geradas a partir
de características do sinal discreto para ajudar o operador a
compreender a qualidade da localização. Um sinal emitido
não distorcido de uma linha é mais forte directamente
sobre essa linha. (Nota: contrariamente às linhas de Procura
do Sinal, as setas de direcção exigem que o utilizador oriente
o localizador de forma que as setas de direcção indiquem
90 graus em relação à linha de Procura do Sinal. (Ver
Figura 21).
5. Tenha em atenção que uma linha não distorcida
também aparecerá no ecrã nítida em vez de
esborratada e o som que acompanha a imagem não
terá “estática”.
6. A confiança na precisão de uma localização pode
aumentar-se maximizando o Sinal de Proximidade
(e/ou a Intensidade do Sinal), equilibrando as Setas
de Direcção e centrando a linha de Procura no ecrã.
Confirme uma localização testando se a leitura da
Profundidade Medida é estável e razoável. (Consulte
a página 174).
Figura 21: Localização de Elevada Probabilidade
AVISO: é preciso ter cuidado para verificar a existência
de interferência de sinal que pode fornecer leituras
não precisas. A Procura de Linhas representa apenas a
posição do equipamento de utilidade pública enterrado
se o campo não estiver DISTORCIDO. NÃO baseie uma
localização apenas na Procura de Linhas.
Verifique sempre novamente a localização para garantir
que:
• A Procura de Linhas mostra pouca ou nenhuma
resposta de distorção (esborratada).
• O Sinal de Proximidade e a Intensidade do Sinal
aumentam quando a Procura de Linhas atravessa o
centro do mapa.
• A Profundidade Medida aumenta adequadamente
à medida que a unidade é elevada na vertical e a
Procura de Linhas permanece alinhada.
As leituras de Profundidade Medida devem ser
consideradas estimativas e as profundidades reais
devem verificar-se independentemente por espeleologia
ou através de outros meios, antes de escavar.
Como sempre, a única forma de ter completamente a certeza
da localização de um equipamento de utilidade pública é
inspeccioná-lo visualmente expondo esse equipamento. A
precisão da posição e a medição da profundidade melhoram
à medida que o nó da antena inferior do SR-20 é colocado
cada vez mais perto do equipamento de utilidade pública
alvo. Verificar novamente a Profundidade Medida e a
posição periodicamente durante o processo de escavação
pode ajudar a evitar danificar um equipamento de utilidade
pública alvo e pode identificar sinais de equipamento de
utilidade pública adicionais que não foram detectados antes
da escavação.
Durante a procura de linhas, é importante lembrar-se que os
T, curvas, outros condutores nas imediações, e as massas de
metal próximas podem provocar mais distorção no campo,
sendo necessário uma análise mais cuidada dos dados para
determinar o trajecto do equipamento de utilidade alvo.
Ver abaixo sugestões para melhorar o sinal.
Circundar a última localização de um sinal nítido a uma
distância de cerca de 6,5 m pode esclarecer se a distorção é
proveniente de uma curva local ou de um T na linha e permitir
que o operador capte novamente a linha próxima.
Se o sinal for nítido, o SR-20 mostrará frequentemente uma
linha de sinal recta com muito pouca distorção, até um T de
90 graus, mostrará uma quantidade pequena de distorção à
volta da curva e depois mostrará um sinal nítido novamente
quando retomar o seu percurso após o T. Mostra muito
claramente quando a linha faz uma curva.
