seekTech sR-20
Skjermelementer
“Grunnfunksjonene” til SR-20 er slått på som standard.
Funksjonene kan slås av eller skjules for å gjøre skjermen mer
lesbar når du utfører vanlige søk i ukompliserte situasjoner.
Felles skjermelementer
Current Strength/
Signal Angle
Battery Level
Crosshairs
(Map Center)
Active View Area
Frequency
Mode
Depth/
Distance

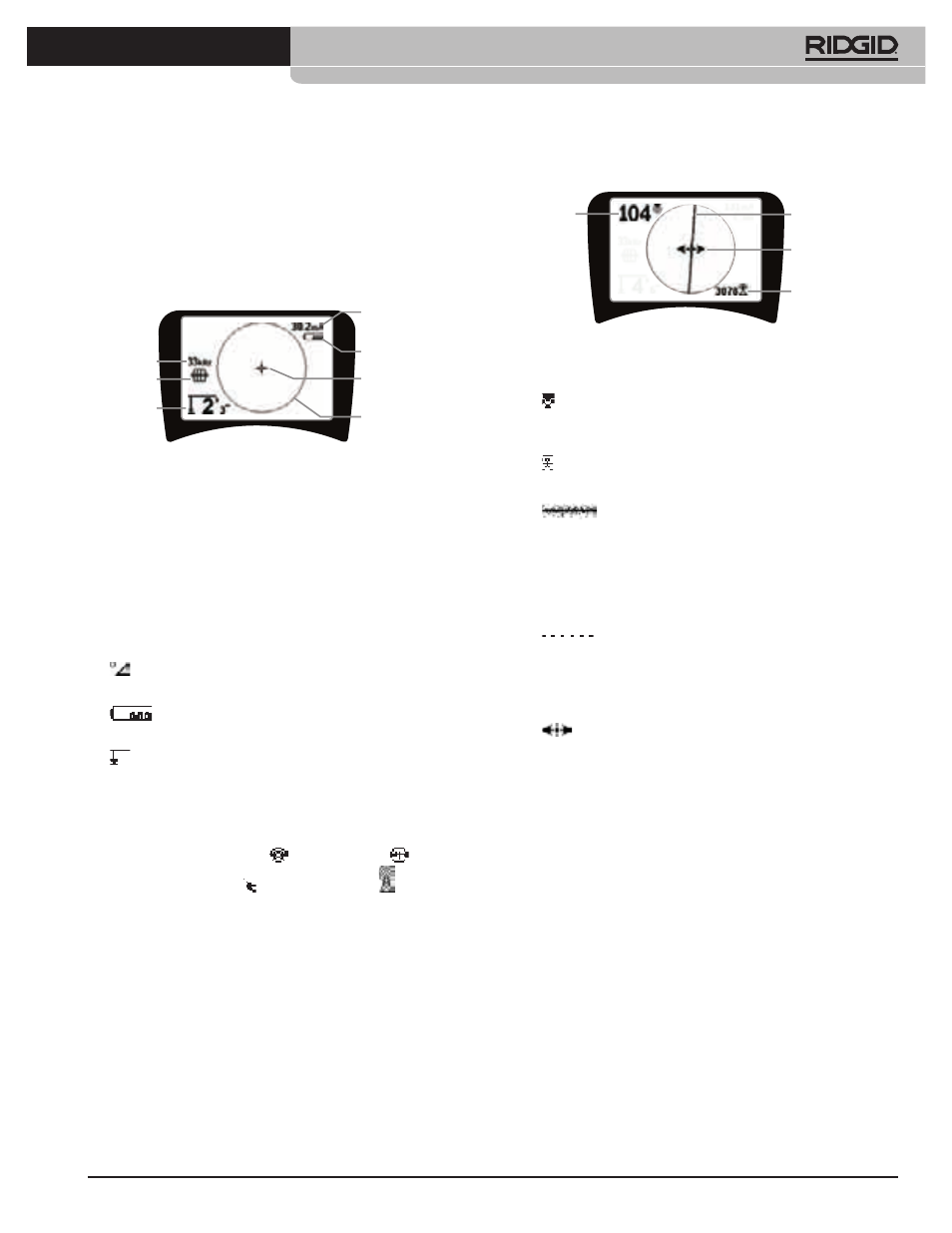

Figur 4: Felles skjermelementer
Skjermbildet i aktiv linjesporing, passiv linjesporing og
sondemodus vil vise følgende funksjoner:
• Aktivt visningsområde – Området innenfor sirkelen på
SR-20 viser hvor avsøkingslinjen, ledepilene og trådkorset
vises.
• mA strømstyrke – Proporsjonal med strømmen på
ledningen. Skifter til signalvinkel når signalvinkelen er
større enn 35°.
• Signalvinkel – Feltet heller bort fra horisontalen,
vinkelen mot feltets senter, numerisk verdi vises i grader.
• Batterinivå – Viser batteriets gjenværende
strømnivå.
• Målt dybde/avstand – Viser dybde når mottakeren
berører bakken like over signalkilden. Viser beregnet
avstand når antennemasten peker mot en signalkilde på
en annen måte. Viser fot/tommer (amerikansk standard)
eller meter (europeisk standard).
• Modus – Ikon for Sonde- , Linjeavsøking- , Strøm-
(passiv linjeavsøking) eller radiofrekvens - modus.
• Frekvens – Viser gjeldende frekvensinnstilling i hertz
eller kilohertz.
• + Trådkors (kartsenter) – viser operatørens posisjon i
forhold til målets sentrum.
Skjermelementer: Aktiv linjeavsøkingsmodus
Proximity
Signal
Guidance Arrows
Tracing Line
Signal Strength
Figur 5: Skjermelementer (linjeavsøkingsmodus)
I aktiv linjeavsøkingsmodus vises også følgende funksjoner:
• Nærhetssignal – Numerisk indikasjon viser hvor nær
signalkilden er posisjonsindikatoren. Viser fra 1 til 999. (bare
linjeavsøkingsmoduser)
• Signalstyrke – Styrken på signalet som registrert av
den nederste rundstrålende antennen.
• Avsøkingslinje – Avsøkingslinjen represen-
terer den tilnærmede aksen for det registrerte feltet. Den
representerer registrert forvrengning i feltet ved å virke
mindre fokusert. (Se side 239 hvis du ønsker opplysninger
om innstilling av følsomhet og hvordan du aktiverer eller
deaktiverer forvrengningsresponsen på avsøkingslinjen.)
• Forvrengningslinje – Hvis den normale
forvrengningsreaksjonen for avsøkingslinjen er deaktivert,
vises det en annen linje som representerer signalet fra den
øverste antennenoden. Ved å sammenligne de to linjene kan
brukeren anslå forvrengningsgraden i et signal.
• Ledepiler – Ledepilene styrer operatøren mot
sentrum av det registrerte feltet ved å vise når signalene når
venstre og høyre.
Nærhets-
signal
Avsøkingslinje
Ledepiler
Signalstyrke
Frekvens
Dybde/
avstand
Modus
Strømstyrke/
signalvinkel
Batternivå
Aktivt
visningsområde
Trådkors
(kartsentrum)
