seekTech sR-20
Elementos de pantalla
Las “características y funciones básicas” del SR-20 están
activadas por defecto, y pueden desactivarse u ocultarse
para facilitar la visualización en pantalla y hacerla más clara
en operaciones de localización básicas o poco complicadas.
Elementos principales de la pantalla
Current Strength/
Signal Angle
Battery Level
Crosshairs
(Map Center)
Active View Area
Frequency
Mode
Depth/
Distance

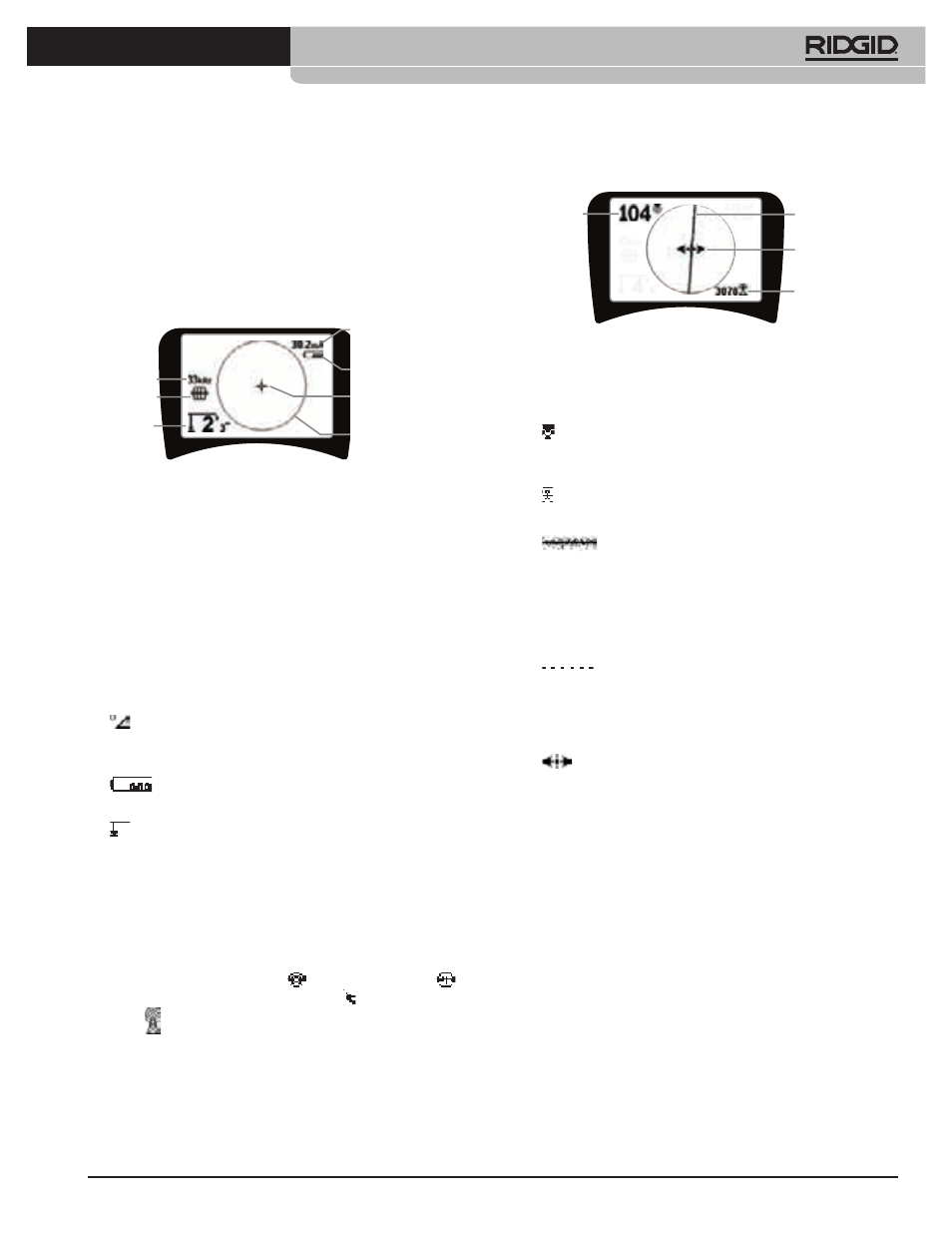

Figura 4: Elementos principales de la pantalla
Según el modo utilizado, rastreo activo de línea, rastreo
pasivo de línea o sonda, la pantalla mostrará los siguientes
elementos:
• Área de visualización activa – El área de interior del
círculo de la pantalla del SR-20 en la que se muestran el
rastreo de la línea, las flechas de dirección y los puntos
de mira.
• Intensidad de corriente mA – Proporcional a la corriente
de la línea. Cambia a Ángulo de señal cuando dicho
ángulo es mayor de 35°.
•
Ángulo de señal – Inclinación del campo a partir
de la horizontal; ángulo hacia el centro del campo; valor
numérico en grados.
•
Nivel de las pilas – Indicación del nivel de carga
restante de las pilas.
•
Profundidad/Distancia medida – Visualización de la
profundidad medida en el momento en que el receptor
toca el punto del suelo situado directamente sobre
la fuente de la señal. Visualización contabilizada de la
distancia en el momento en el que el mástil de la antena
apunta a la fuente de la señal de alguna otra manera. La
pantalla muestra la medida en pies/pulgadas (EE.UU.) o
metros (Europa).
• Modo – Icono de sonda
, Rastreo de línea
,
Alimentación (rastreo pasivo de línea) , o Frecuencia de
radio .
• Frecuencia –Visualización de los parámetros de
frecuencia actuales en hercios o kilohercios.
• + Puntos de mira (centrado del mapa) – Muestra la
posición con relación al centro del objetivo.
Elementos de pantalla: modo rastreo de línea activo
Proximity
Signal
Guidance Arrows
Tracing Line
Signal Strength
Figura 5: Elementos de pantalla (modo rastreo de línea)
En el modo rastreo activo de línea, también se mostrarán en
pantalla las siguientes funciones:
•
Señal de proximidad – Indicación numérica de la
proximidad de la fuente de la señal al localizador, de 1 a 999
(sólo modos de rastreo de línea).
•
Intensidad de la señal –Intensidad de la señal captada
por la antena omnidireccional inferior.
•
Línea de rastreo – La línea de rastreo
representa el eje aproximado del campo detectado, así como
la distorsión detectada en el campo, que aparece menos
focalizada (en la página 157 encontrará información sobre el
ajuste de la sensibilidad y la habilitación o deshabilitación de
la respuesta de distorsión en la línea de rastreo).
•
Línea de distorsión – La respuesta de distorsión
normal de la línea de rastreo está deshabilitada, se muestra
una segunda línea que representa la señal a partir del nodo
superior de la antena. Comparando las dos líneas, el usuario
puede calcular el grado de distorsión presente en la señal.
•
Flechas de dirección – Las flechas de dirección
dirigen al usuario hacia el centro del campo detectado,
mostrándole el momento en que las señales llegan a la
izquierda y a la derecha.
Señal de
proximidad
Línea de rastreo
Flechas de
dirección
Intensidad
de la señal
Modo
Profundidad/
Distancia
Frecuencia
Intensidad de
corriente/Ángulo
de la señal
Nivel de carga de
las pilas
Área de
visualización
activa
Puntos de mira
(centro del mapa)
