seekTech sR-20

Etap 2: Wskazanie sondy z maksymalną

dokładnością

Bieguny powinny być wyświetlane po obu stronach punktu

o maksymalnej mocy sygnału, w jednakowych odległościach

z obu stron, jeśli sonda jest ułożona poziomo. Jeżeli nie

widać ich na ekranie w pobliżu punktu o maksymalnej mocy

sygnału, odsuń lokalizator od punktu maksymalnego sygnału

w kierunku prostopadłym do kropkowanej linii (równika),

aż pojawi się jeden z biegunów. Wyśrodkuj lokalizator nad

biegunem.

Miejsce występowania biegunów zależy od głębokości

sondy. Im głębiej znajduje się sonda, tym dalej od niej będą

znajdować się bieguny.
Linia kropkowana reprezentuje równik sondy. Jeżeli

sonda nie jest przechylona, równik będzie przecinał

sondę w punkcie maksymalnej Mocy sygnału i na

minimalnej Mierzonej głębokości.

UWAGA: Znajdowanie się na równiku nie nie oznacza, że

lokalizator jest nad sondą. Należy zawsze weryfikować

lokalizację maksymalizując Moc sygnału oraz oznaczając oba

bieguny.

• Oznacz czerwonym, trójkątnym znacznikiem

położenie pierwszego znalezionego bieguna.

Po wyśrodkowaniu lokalizatora nad biegunem,

wskaźnik w postaci podwójnej linii pokazuje, w jaki

sposób sonda jest ułożona pod ziemią i w większości

przypadków reprezentuje również przybliżony

kierunek rury.

• Kiedy lokalizator znajdzie się blisko bieguna, na

biegunie pojawi się wyśrodkowany pierścień

zbliżenia.

• Drugi biegun będzie znajdował się po przeciwnej

stronie, w podobnej odległości od miejsca położenia

sondy. Zlokalizuj go w taki sam sposób i oznacz

czerwonym, trójkątnym znacznikiem.

• Jeśli sonda jest ułożona poziomo, te trzy znaczniki

powinny leżeć w jednej linii, a czerwone znaczniki

biegunów powinny znajdować się w podobnych

odległościach od żółtego znacznika sondy. Jeśli tak

nie jest, może to oznaczać pochylenie sondy. (Zobacz

punkt “Pochylona sonda”.) Stwierdzenie, że sonda

znajduje się na linii pomiędzy dwoma biegunami

jest prawdziwe, jeżeli nie występuje znaczne

zniekształcenie.

Etap 3: Weryfikacja lokalizacji

• Ważne

jest,

aby

zweryfikować

położenie

sondy wykonując kontrolę skrośną informacji

przekazywanych przez odbiornik i maksymalizując

Moc sygnału. Odsuń lokalizator SR-20 od punktu

maksymalnej mocy sygnału, aby upewnić się,

że moc sygnału zmniejsza się po obu stronach.

Odsuwaj lokalizator na tyle daleko, aby można było

stwierdzić znaczne zmniejszenie mocy sygnału w obu

kierunkach.

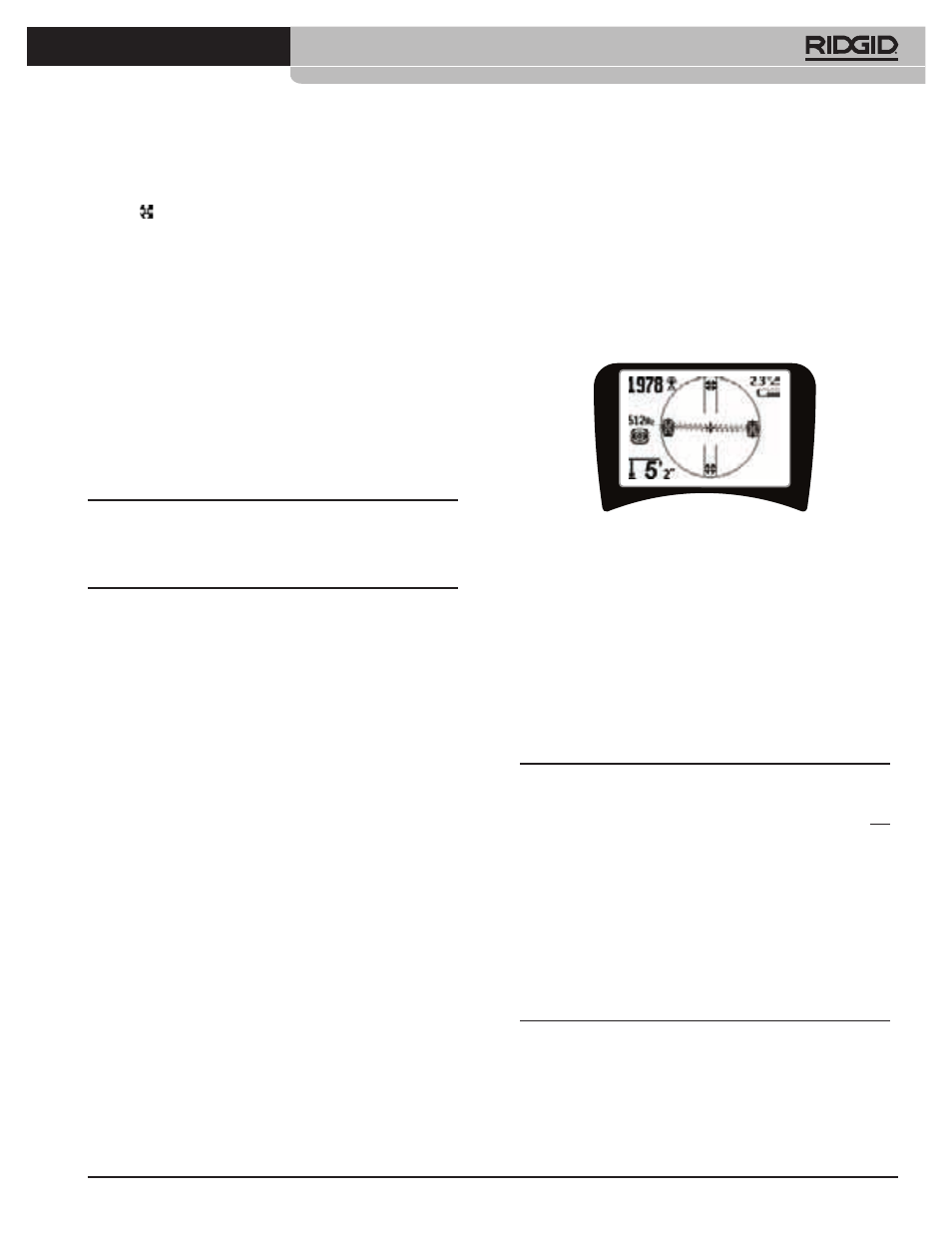

Rysunek 28: Położenie sondy: Równik

• Dwukrotnie sprawdź położenia obu biegunów.

• Zwróć uwagę, czy wskazanie Mierzona głębokość

w położeniu maksymalnej mocy sygnału jest

uzasadnione i konsekwentne. Jeśli położenie sondy

wydaje się o wiele zbyt głębokie lub zbyt płytkie,

sprawdź ponownie, czy w tym położeniu znajduje się

rzeczywiście maksimum mocy sygnału.

• Zwróć uwagę, czy bieguny oraz punkt najwyższej

mocy sygnału leżą na linii prostej.

WAŻNE! Należy pamiętać, że znajdowanie się na równiku

nie oznacza znajdowania się nad sondą. Ustawienie

się dwóch biegunów w jednej linii na wyświetlaczu nie

zastępuje wyśrodkowania nad każdym z biegunów

oddzielnie oraz oznaczenia ich położeń, jak to opisano

powyżej.
Gdy bieguny nie są widoczne, należy rozszerzyć obszar

poszukiwania.
Aby uzyskać maksymalną dokładność, lokalizator SR-

20 powinien być trzymany z pionowym ustawieniem

masztu. Podczas oznaczania biegunów i równika, maszt

antenowy musi być ustawiony pionowo, w przeciwnym

razie ich położenia będą mniej dokładne.
