erkennen, dass die Suchlinie auf dem Anzeigebildschirm
unschärfer anstatt schärfer wird.
FÜHRUNGSPFEILE werden durch die Signale beeinflusst, die
von den Seitenradantennen des SR-20 empfangen werden.
Wenn die von diesen Seitenantennen empfangenen Signale
gleich sind, werden Pfeile zentriert. Wenn eine Antenne ein
stärkeres Signal empfängt als die andere, zeigen die Pfeile
zur wahrscheinlichen Mitte gesuchten Leiters.
Leitungssuche mit dem SR-20
Aktive Leitungssuche
Bei der aktiven Leitungssuche werden unterirdischen
Leitungen über einen Leitungstransmitter Energie
zugeführt.
Bei Leitungstransmittern wird Strom über eine
Direktverbindung mit Clips an eine Leitung angelegt, indem
mittels einer Klammer ein Signal direkt induziert wird, oder
indem das Signal mit Hilfe von Induktionsspulen induziert
wird, die in den Transmitter eingebaut sind.
WARNUNG: Schließen Sie das Erd- und das Stromkabel
des Transmitters an, bevor Sie den Transmitter einschalten,
um elektrische Schläge zu vermeiden.
1. Führen Sie dem gesuchten Leiter gemäß den
Anweisungen des Transmitter-Herstellers Energie zu.
Wählen Sie die Sendefrequenz. Stellen Sie mit der
Frequenztaste am SR-20 die gleiche Frequenz ein,
wie am Transmitter. Vergewissern Sie sich, dass die
Frequenz mit dem Leitungslokalisierungssymbol
versehen ist.
Direktverbindungsmethode: Der Transmitter wird durch
direkte Verbindung Metall/Metall an einem Zugangspunkt,
etwa einem Ventil, einem Messinstrument oder einer anderen
Stelle am Zielleiter angebracht. Wichtig: Die Verbindung
zwischen Transmitter und Leiter muss sauber und fest
sein. Der Transmitter wird auch mit einer Erdungsstange
verbunden, um für eine gute Erdung zu sorgen. Wichtig:
Eine schwache Erdverbindung ist die häufigste Ursache eines
schlechten Lokalisierungskreises. Vergewissern Sie sich, dass
der Transmitter eine gute Erdverbindung hat und so mit der
Erdung verbunden ist, dass Strom durch den Kreislauf fließen
kann.
Induktionsklammermodus: Der Transmitter wird mit einer
Induktionsklammer verbunden, die dann um eine Leitung
oder ein Kabel gelegt wird. Der Transmitter führt der Klammer
Energie zu, die Klammer induziert dann einen Strom in den
Leiter.
Induktionsmodus: Der Transmitter wird im rechten Winkel
über dem Leiter platziert. Es gibt keine direkte Verbindung;
die internen Spulen erzeugen ein starkes Feld durch die Erde,
das einen Strom in den betreffenden unterirdischen Leiter
induziert. Wichtig: Befindet sich der Transmitter in diesem
Modus zu nahe am SR-20, kann es zu einer “Luftkopplung”
kommen, das heißt, das Suchgerät misst das Feld des
Transmitters, nicht das des Zielleiters.

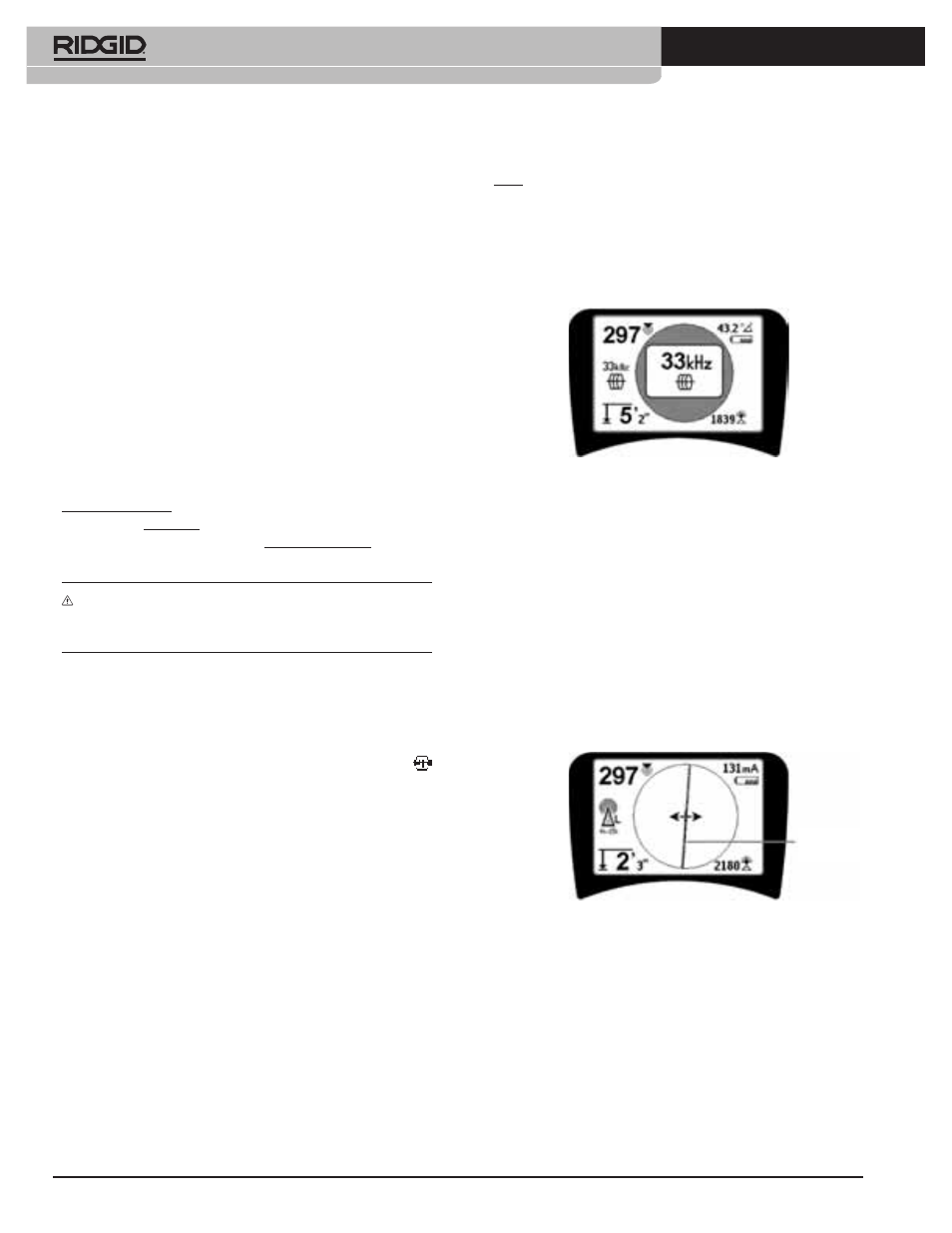

Abbildung 18: Mit der Frequenztaste gewählte
Leitungslokalisierungsfrequenz
(Dieser Bildschirm erscheint kurz, wenn eine
neue Frequenz gewählt wird)
2. Beobachten Sie das Annäherungssignal, um
sicherzustellen, dass der Empfänger das gesendete
Signal aufnimmt. Das Annäherungssignal sollte über
der Leitung den höchsten Wert erreichen und nach
beiden Seiten abnehmen.
3. Beim Lokalisieren wird der Verlauf der Leitung
oder des Kabels auf dem Bildschirm angezeigt. Die
Suchlinie ist ein deutliche, durchgehende Linie, wenn
das gemessene Feld unverzerrt ist.
Abbildung 19: Suchlinie bei geringer Verzerrung
4. Wenn andere Felder in irgendeiner Form stören, ist
die durch solche Felder verursachte Verzerrung durch
ein Verschwimmen der Suchlinie zu erkennen. So
wird der Bediener darauf aufmerksam gemacht, dass
die scheinbare Achse der Leitung durch andere Felder
beeinflusst werden kann und sorgfältig überprüft
werden muss. Je stärker das gemessene Feld verzerrt
ist, desto breiter der unscharfe Bereich um die
Suchlinie.
Lokalisierungs-
linie
