Elementos de pantalla: modo rastreo pasivo
Los elementos de la pantalla del modo rastreo pasivo son los
mismos que los del modo rastreo activo.
Elementos de pantalla: modo Sonda

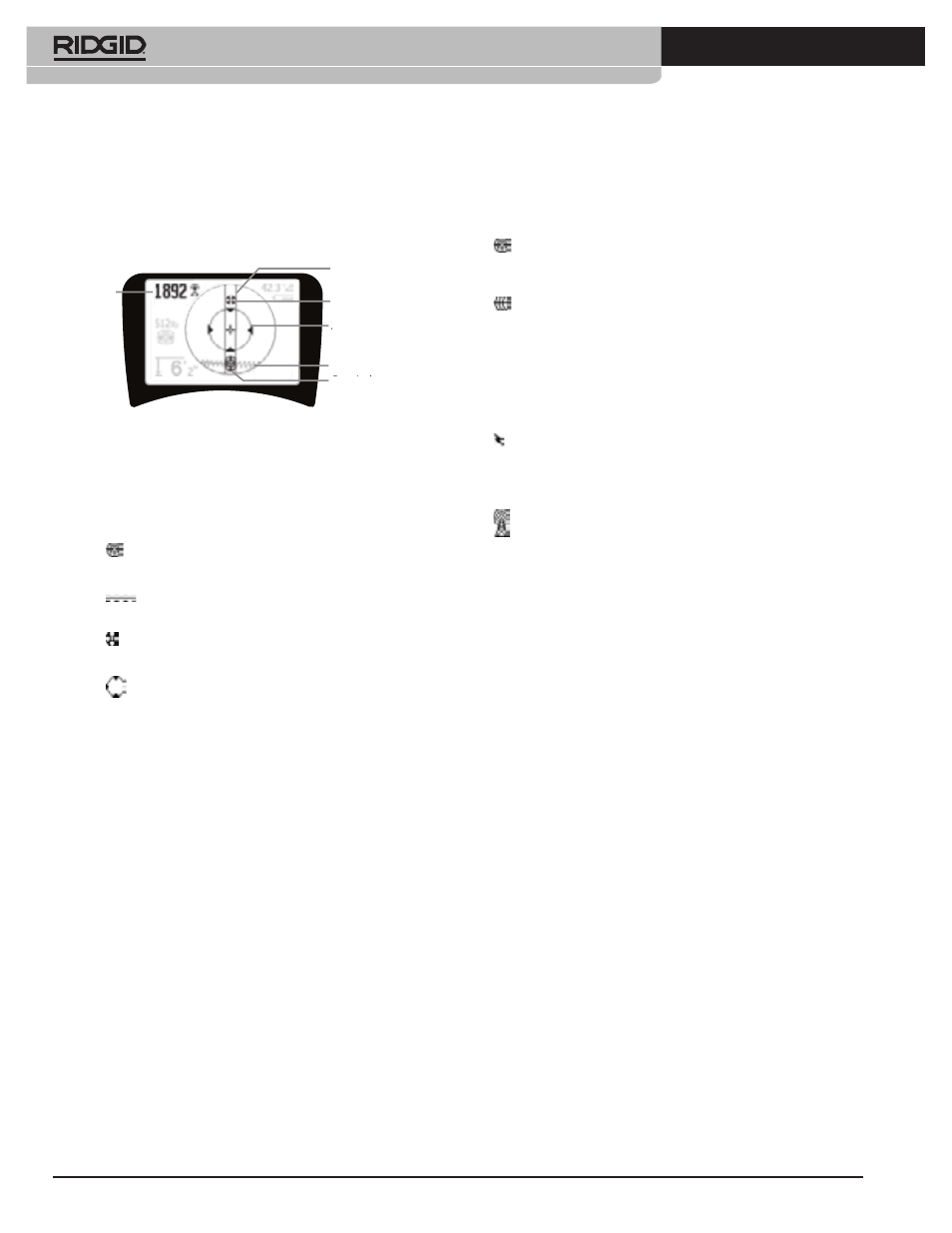

Figura 6: Elementos de pantalla: modo Sonda
El modo Sonda cuenta con elementos de pantalla propios a
la localización de sondas.
• | | Dirección de la tubería – Representa la dirección
aproximada de la sonda.
• Icono de sonda – Aparece al aproximarse a la
ubicación de una sonda.
• Ecuador – Representa la línea del centro del
campo de sonda perpendicular al eje de los polos.
• Icono de polo – Representa la ubicación de cada
uno de los dos polos del campo dipolar de la sonda.
• Círculo de zoom – Aparece cuando el localizador
se acerca a un polo.
En las secciones Rastreo activo de línea, Rastreo pasivo de
línea y Localización de sondas se describe la utilización de
estas funciones.
Frecuencias predeterminadas
Las frecuencias posibles predeterminadas son:
Modo Sonda
• 512 Hz
Modo rastreo activo de línea:
• 128 Hz
• 1 kHz
• 8 kHz
• 33 kHz
Modo rastreo pasivo de línea:
• 50 Hz (9 th )
• < 4 kHz
Frecuencia de radio
• 4 kHz—15 kHz (L)
• > 15 kHz
(H)
Dirección de la
tubería Intensidad
de la señal Icono de polo
Icono de sonda
Círculo de zoom
Ecuador
