seekTech sR-20

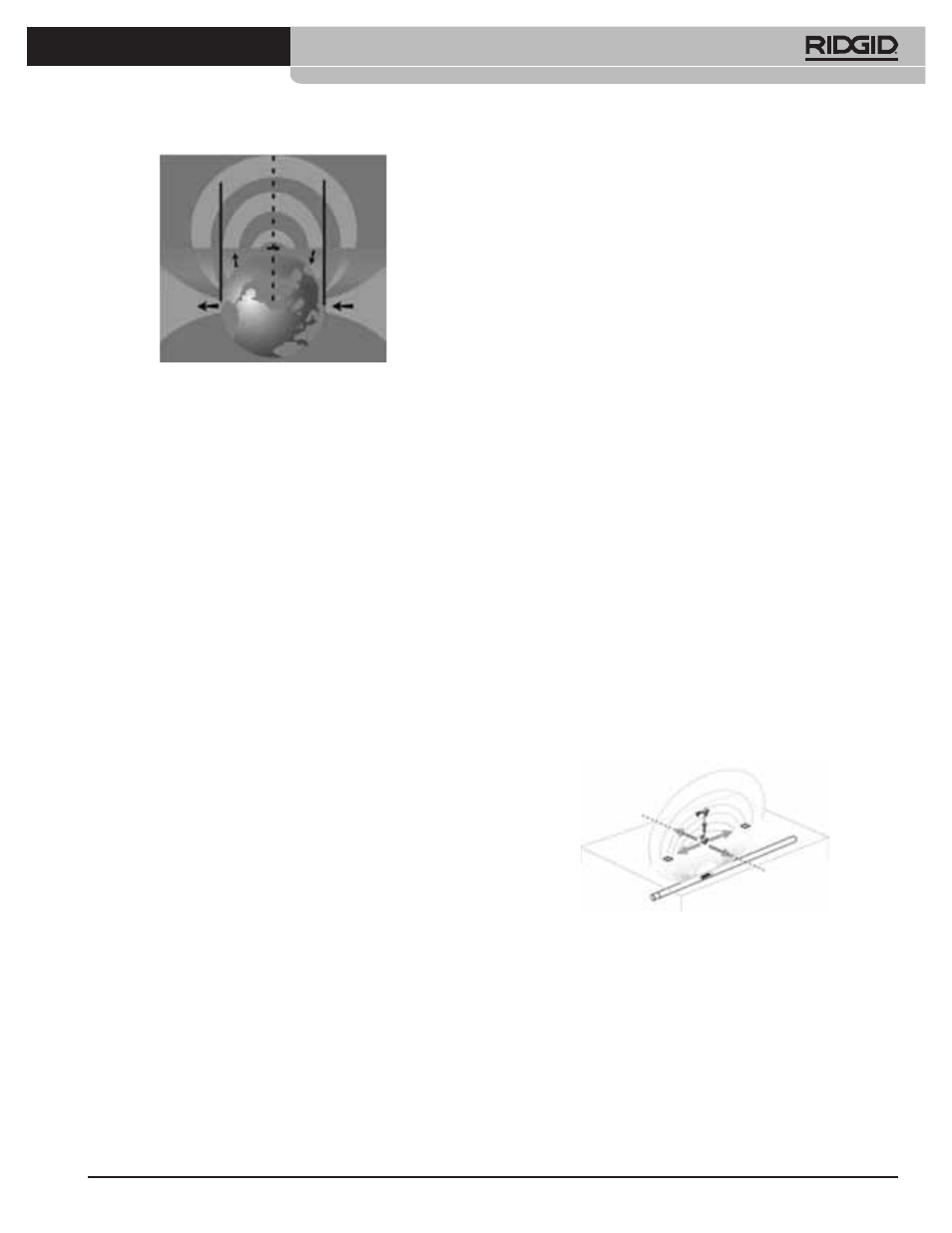

Abbildung 26: Dipolfeld
Beim Lokalisieren einer Sonde bereiten Sie die Suche
zunächst vor:
• Aktivieren Sie die Sonde vor dem Einführen in die
Leitung. Stellen Sie dieselbe Frequenz am SR-20 ein,
und vergewissern Sie sich, dass das Gerät das Signal
empfängt.
Nachdem die Sonde in die Leitung eingeführt wurde,
begeben Sie sich zur vermuteten Position der Sonde. Ist die
Richtung der Leitung unbekannt, schieben Sie die Sonde
nicht ganz so weit in die Leitung (5 m vom Zugangspunkt
entfernt ist ein guter Ausgangspunkt).
Lokalierungsmethoden
Die Lokalisierung einer Sonde umfasst drei Hauptschritte.
Der erste Schritt besteht im Lokalisieren der Sonde. Der
zweite Schritt ist die exakte Ermittlung der Lage. Der
dritte Schritt ist die Verifizierung der Position.
Schritt 1: Lokalisieren der Sonde
• Halten Sie das SR-20 so, dass der Antennenmast nach
außen weist. Schwenken Sie die Antenne und achten
Sie auf den Ton, der am höchsten wird, wenn der
Antennenmast in Richtung der Sonde weist.
• Senken Sie das SR-20 in die normale Betriebsposition
(Antennenmast senkrecht), und gehen Sie in Richtung
der Sonde. Während Sie sich der Sonde nähern,
nimmt die Signalstärke zu, und die Tonhöhe des
akustischen Signals steigt an. Maximieren Sie anhand
der Signalstärke und des Tons das Signal.
• Maximieren der Signalstärke. Wenn offensichtlich
der höchste Punkt erreicht ist, platzieren Sie das
SR-20 dicht am Boden über der Stelle mit dem stärksten
Signal. Halten Sie den Empfänger unbedingt in einer
konstanten Höhe über den Boden, da die Entfernung
Einfluss auf die Signalstärke hat.
• Notieren Sie die Signalstärke und bewegen Sie sich
in alle Richtungen von der Stelle mit dem stärksten
Signal fort, um sich zu vergewissern, dass die
Signalstärke auf allen Seiten deutlich abnimmt.
Markieren Sie die Stelle mit einer gelben
Sondenmarkierung.
Abbildung 27: Pole und Äquator einer Sonde
Wenn während der “Annäherung”der Äquator auf dem
Bildschirm erscheint, kann man ihn in Richtung einer
zunehmenden Signalstärke folgen, um die Sonde zu
lokalisieren.
Pol Pol
Ä
qua
tor
