Traçage de ligne passif
En mode passif, le SR-20 recherche un « bruit »
électromagnétique ayant atteint une ligne de distribution
souterraine par un moyen disponible quelconque.
Des signaux électroniques peuvent atteindre des lignes de
distribution souterraines de diverses façons.
La façon la plus courante est d’utiliser une connexion directe
à une source de signal. Tous les équipements électroniques
exploités qui sont connectés à une alimentation en CA vont
émettre une certaine quantité de « bruit » électronique vers
les lignes électriques auxquelles ils sont connectés.
Dans certaines zones, par exemple, les impétrants jouent le
rôle d’antennes pour des transmissions radio puissantes et
basse fréquence (signaux de communication et de navigation
sous-marine au Royaume-Uni, par exemple) et vont rediriger
ces signaux. Ces signaux redirigés peuvent être très utiles
pour effectuer une localisation.
En bref, des fréquences peuvent révéler des lignes
d’alimentation souterraines de nombreuses façons et celles-
ci peuvent être saisies passivement, si les champs sont
suffisamment puissants.
1. Sélectionnez une Fréquence de suivi de ligne passif
(icône ou ).

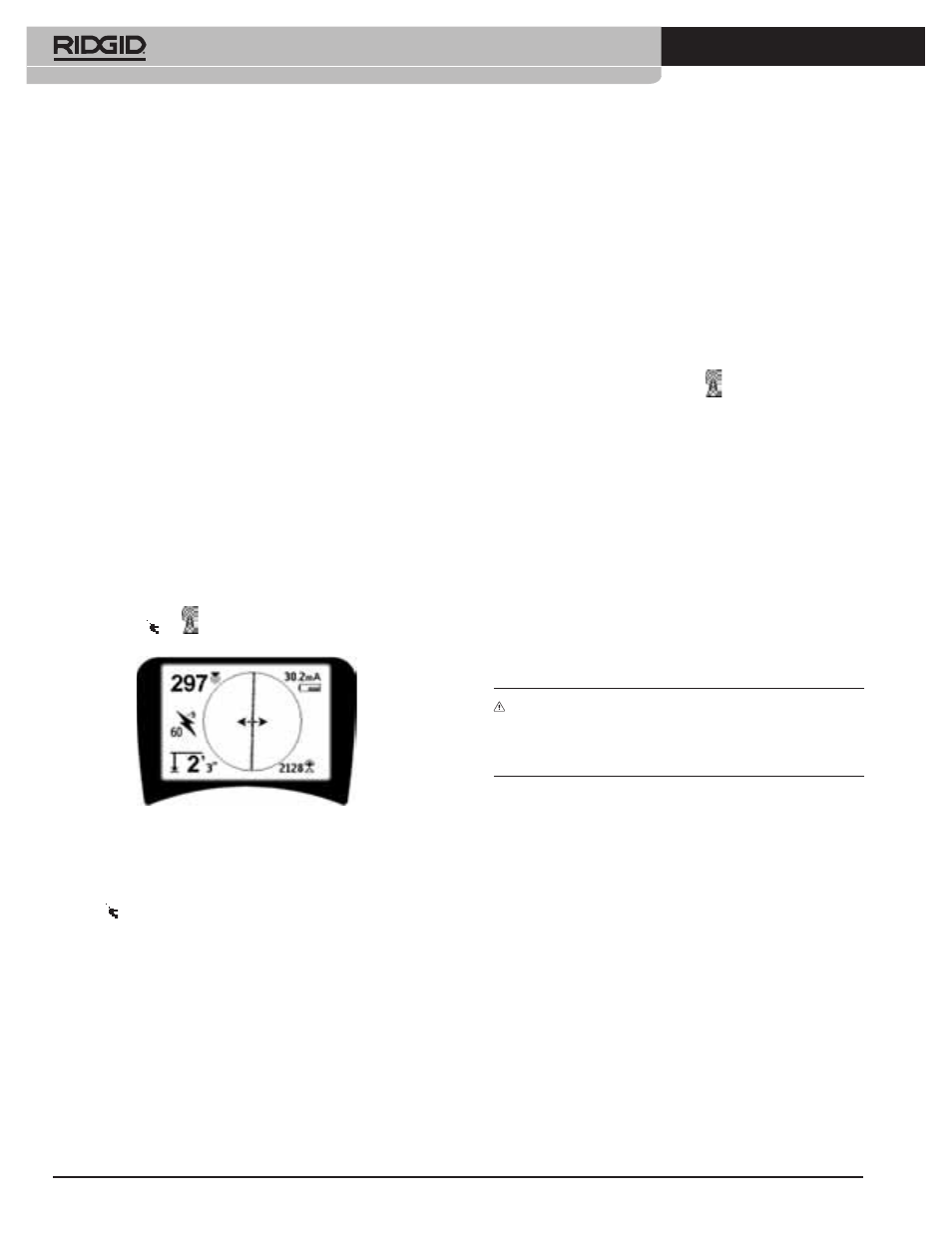

Figure 24: Fréquence de suivi passif 60 9ème Hz
2. Le SR-20 dispose de plusieurs réglages de
fréquence de suivi de ligne passif. Les fréquences
d’alimentation (identifiées avec l’icône d’alimentation
) sont utilisées pour localiser des signaux
générés suite à des transmissions d’alimentation,
généralement 50 ou 60 Hz. Pour réduire les effets du
bruit inhérent provenant d’équipements à charge de
ligne ou voisins, le SR-20 peut être réglé pour localiser
divers multiples (ou harmoniques) de la fréquence de
base de 50/60 Hz jusqu’à 4 000 Hz.
Le multiple 9x est le réglage le plus couramment
utilisé pour localiser un signal de 50/60 Hz. Dans des
systèmes de distribution électrique haute tension
équilibré, le multiple 5x peut être plus efficace. Les
réglages de fréquence 100 Hz (dans les pays 50 Hz)
et 120 Hz (dans les pays 60 Hz) sont particulièrement
utiles pour des conduites qui ont été équipées d’une
protection cathodique utilisant des redresseurs.
Comme en Suivi de ligne actif, la ligne de suivi reflète la
distorsion dans le champ détecté en apparaissant non
mise au point ou floue proportionnellement à la distorsion.
Cette « réaction de distorsion » est utile pour reconnaître si
le champ suivi est déformé par d’autres champs ou objets
métalliques avoisinants.
3. Il existe également deux bandes de fréquence
radio supplémentaires qui permettent de
localiser passivement des lignes. A savoir:
• 4 kHz à 15 kHz (basse fréquence)
• > 15 kHz (haute fréquence)
La fréquence radio et les bandes <4 kHz peuvent être utiles afin
de faire une distinction lors de suivi dans un environnement
bruyant. Ils sont également très utiles pour trouver des lignes
lors de recherches aveugles. Lors d’une recherche dans une
vaste zone où l’emplacement des cibles est inconnu, une
approche utile est d’avoir plusieurs fréquences sélectionnées
à utiliser et de vérifier la zone avec plusieurs fréquences à la
suite en recherchant des signaux significatifs.
En général, le suivi de ligne actif directement connecté est
plus fiable que le suivi de ligne passif.
AVERTISSEMENT: En mode de suivi passif ou lorsque les
signaux sont extrêmement faibles, la mesure de la profondeur
est généralement EXCESSIVE et la profondeur d’enfouissement
réelle peut être nettement plus superficielle.
