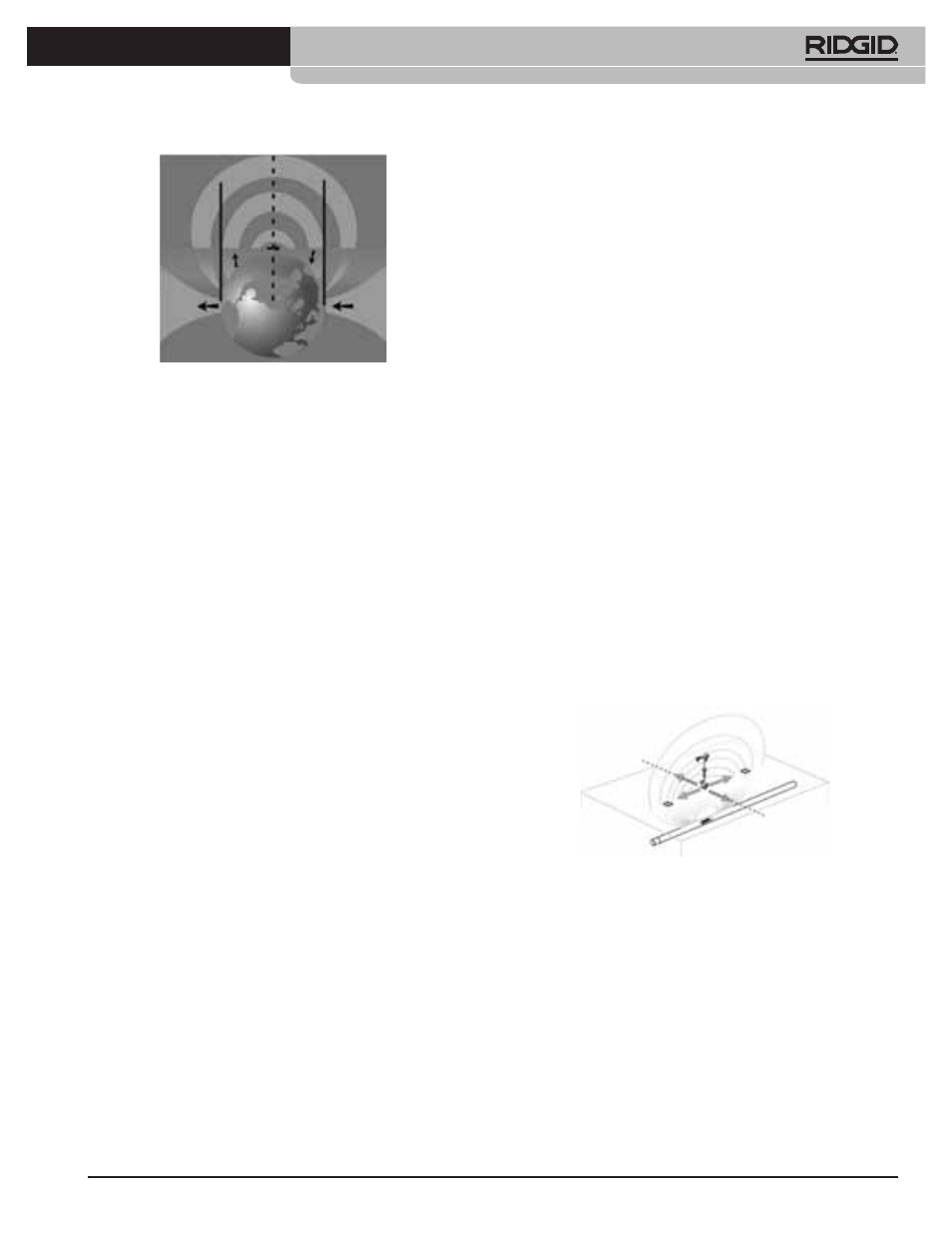

Рис. 26: Поле диполя
При поиске зонда вначале следует подготовиться к
его обнаружению:
• Активизировать зонд до помещения его в
магистраль. Выбрать на приборе SR-20 частоту,
аналогичную частоте зонда, и убедиться, что
прибор принимает сигнал.
После ввода зонда в трубопровод следует перейти к месту
его предполагаемого расположения. Если направление
прокладки трубопровода неизвестно, протолкнуть зонд
на короткое расстояние внутрь магистрали (примерно на
5 м от приемлемой начальной точки его ввода).
Способы определения
местоположения
Существуют три основных этапа определения
местоположения зонда. Первый этап заключается
в определении местоположения зонда. Второй этап
– точное определение местонахождения. Третий этап
– проверка его местоположения.
Этап 1: Определение местоположения зонда
• Удерживать прибор SR-20 так, чтобы стойка
антенны указывала наружу. Поворачивать антенну,
прислушиваясь к звуковому сигналу; он будет
максимальным, когда стойка антенны укажет в
направлении зонда.
• Опустить прибор SR-20 в нормальное рабочее
положение (стойка антенны располагается
вертикально) и переместиться в направлении
зонда. При приближении к зонду интенсивность
сигнала будет увеличиваться, а высота тона
звукового сигнала будет возрастать. Использовать
индикатор интенсивности сигнала и звуковой
сигнал для определения максимального сигнала.
• Добиться максимальной интенсивности сигнала.
Когда будет достигнута точка максимума,
приблизить прибор SR-20 к грунту над точкой
максимального сигнала. Следует аккуратно
удерживать приемник на постоянной высоте
над грунтом, поскольку расстояние влияет на
интенсивность сигнала.
• Зарегистрировать интенсивность сигнала
и отходить от точки максимума во разных
направлениях, чтобы проверить, что интенсивность
сигнала существенно снижается во всех боковых
направлениях. Отметить эту точку желтым
маркером зонда.
Рис. 27: Полюса и экватор зонда
Если во время приближения на экране появляется линия
экватора, необходимо следовать по ней в направлении
увеличения интенсивности сигнала для поиска зонда.
Полюс Полюс
Экв
ат
ор
