Anzeigeelemente
Die “Grundfunktionen” des SR-20 sind von vorneherein
aktiviert. Funktionen lassen sich abschalten oder
verbergen, um die Anzeige bei einfachen Suchaufgaben in
unkomplizierten Situationen übersichtlicher zu machen.
Gemeinsame Anzeigeelemente
Current Strength/
Signal Angle
Battery Level
Crosshairs
(Map Center)
Active View Area
Frequency
Mode
Depth/
Distance

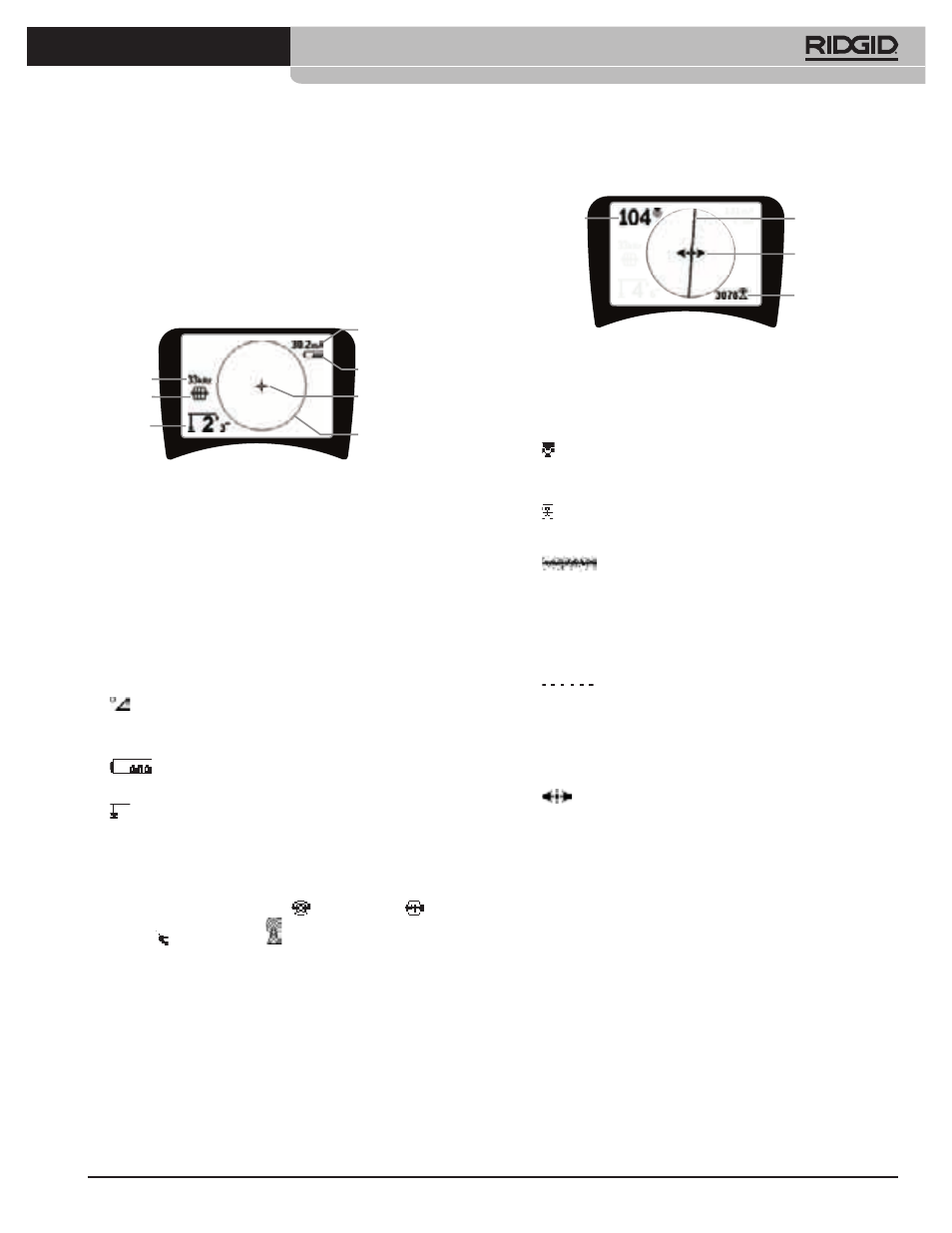

Abbildung 4: Gemeinsame Anzeigeelemente
Der Anzeigebildschirm zeigt bei der aktiven Leitungssuche,
der passiven Leitungssuche oder im Sondenmodus folgende
Funktionen:
• Aktiver Sichtbereich – Der Bereich innerhalb des
Kreises auf dem Display des SR-20, in dem Suchlinie,
Führungspfeile und Fadenkreuz gezeigt werden.
• mA Stromstärke – Proportional zum Strom in der
Leitung. Wechselt zu Signalwinkel, wenn dieser größer
als 35° ist.
• Signalwinkel – Neigung des Feldes gegenüber
der Horizontalen; Winkel gegenüber der Feldmitte;
numerischer Wert in Grad.
• Batteriepegel – Zeigt die verfügbare
Batterieleistung an.
• Tiefe/Entfernung – Zeigt die Tiefe an, wenn der
Empfänger den Boden unmittelbar über der Signalquelle
berührt. Zeigt die Entfernung an, wenn der Antennenmast
auf andere Weise auf die Signalquelle gerichtet wird.
Anzeige in Feet/Inches (Werkseinstellung) oder Metern.
• Modus – Symbol für Sonden- , Leitungssuch- , oder
Power- (passive Suche) modus.
• Frequenz –Zeigt die aktuelle Frequenzeinstellung in
Hertz oder KiloHertz.
• + Fadenkreuz (Kartenmitte) – zeigt die Position des
Bedieners in Relation zur Zielmitte.
Anzeigeelemente: Erfassung aktiver Leitungen
Proximity
Signal
Guidance Arrows
Tracing Line
Signal Strength
Abbildung 5: Anzeigeelemente
(Leitungslokalisierungsmodus)
Im aktiven Leitungssuchmodus werden außerdem folgende
Merkmale gezeigt:
• Annäherungssignal – Numerische Anzeige, die angibt,
wie weit die Signalquelle vom Leitungssucher entfernt ist.
Anzeige von 1 bis 999. (Nur Leitungssuchmodi)
• Signalstärke –Stärke des von der unteren
Rundstrahlantenne erfassten Signals.
• Suchlinie – Die Suchlinie repräsentiert die
ungefähre Achse des gemessenen Feldes. Es zeigt die
gemessene Verzerrung des Feldes durch weniger scharfe
Anzeige. (Informationen zur Einstellung der Empfindlichkeit
und zum Aktivieren oder Deaktivieren der Verzerrungsreaktion
in der Suchlinie siehe Seite 50.)
• Verzerrungslinie – Wenn die normale
Verzerrungsreaktion der Suchlinie deaktiviert ist, erscheint
eine zweite Linie, die das Signal des oberen Antennenknotens
repräsentiert. Durch Vergleich der beiden Linien kann
der Benutzer den Grad der Verzerrung eines Signals
einschätzen.
• Führungspfeile – Die Führungspfeile leiten den
Bediener zur Mitte des gemessenen Feldes, indem sie
anzeigen, wann die Signale den linken und rechten Rand
erreichen.
Annäherungs-
signal
Lokalisierungslinie
Führungspfeile
Signalstärke
Frequenz
Tiefe
Entfernung
Modus
Stromstärke/
Signalwinkel
Batteriezustand
Aktiver
Anzeigebereich
Fadenkreuz
(Kartenmitte)
