seekTech sR-20
Elementos do Visor
As “características básicas” do SR-20 estão activadas por
defeito. As funções podem desligar-se ou ocultar-se para
tornar o visor mais claro quando se executa a localização
básica em situações não complicadas.
Elementos Comuns do Visor
Current Strength/
Signal Angle
Battery Level
Crosshairs
(Map Center)
Active View Area
Frequency
Mode
Depth/
Distance

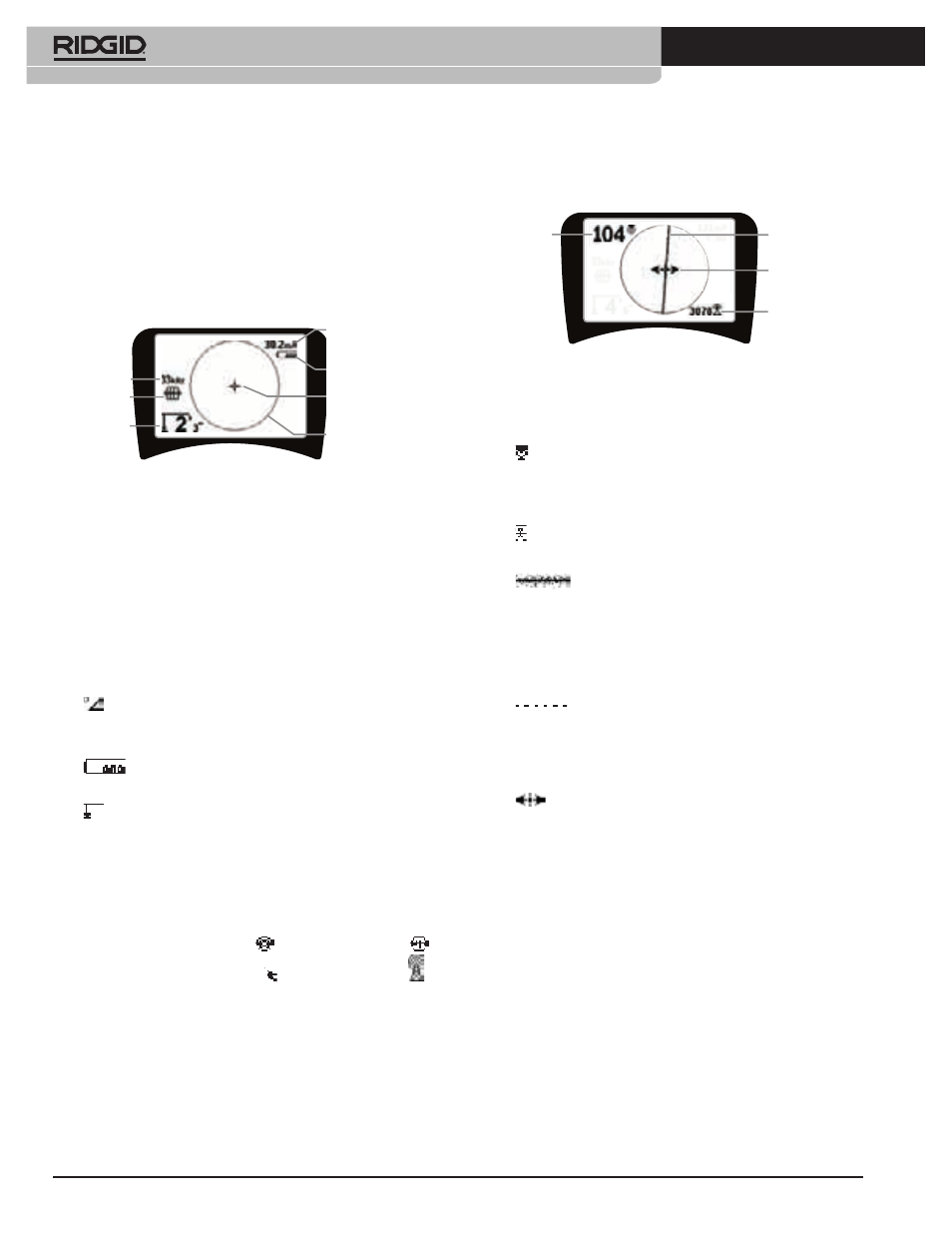

Figura 4: Elementos Comuns do Visor
O ecrã do visor nos modos de Procura de Linha Activa,
Procura de Linha Passiva ou Sonda mostrará as características
seguintes:
• Área de Visualização Activa – A área dentro do círculo
no visor do SR-20 onde se exibe a Procura de Linhas, as
Setas de Direcção e os fios cruzados.
• Intensidade da Corrente (mA) – Proporcional à corrente
na linha. Muda para Ângulo do Sinal quando o Ângulo do
Sinal é superior a 35°.
• Ângulo do Sinal – Inclinação do campo a partir da
horizontal; ângulo na direcção do centro do campo; valor
numérico exibido em graus.
• Nível das Pilhas – Indica o nível de energia das
pilhas restante.
• Profundidade/Distância Medida – Exibe a
profundidade medida quando o receptor está a tocar
na superfície directamente sobre a fonte do sinal. Exibe
a distância quando o mastro da antena está apontado
para a fonte do sinal de qualquer outra maneira. Exibe
pés/polegadas (EUA por defeito) ou metros (Europeu por
defeito).
• Modo – Ícone de Sonda , Procura de Linhas ,
Alimentação(Procura Passiva) , ou Radiofrequência .
• Frequência – Apresenta a definição actual da frequência
em Hertz ou kiloHertz.
• + Fios cruzados (Centro do Mapa) – mostra a posição
do operador relativamente ao centro do alvo.
Elementos do Visor: Modo de Procura de Linha
Activa
Proximity
Signal
Guidance Arrows
Tracing Line
Signal Strength
Figura 5: Elementos do Visor (Modo de Procura de Linhas)
No Modo de Procura de Linha Activa, também serão
mostradas as características seguintes:
• Sinal de Proximidade – Indicação numérica que
mostra quão próxima a fonte do sinal se encontra do
localizador. Exibe-se de 1 a 999. (apenas modos de Procura
de Linhas)
• Intensidade do Sinal – Intensidade do sinal conforme
detectado pela antena inferior Omnidireccional.
• Procura de Linhas – A Procura de Linhas
representa o eixo aproximado do campo detectado.
Representa distorção detectada no campo que aparece menos
focado. (Consulte a página 184 para obter informações sobre
como definir a sensibilidade e como activar ou desactivar a
resposta de distorção na Procura de Linhas.)
• Linha de Distorção – Se a resposta de distorção
normal da Procura de Linhas estiver desactivada é mostrada
uma segunda linha, que representa o sinal do nó da antena
superior. Comparando as duas linhas, o utilizador pode
calcular o grau de distorção presente num sinal.
• Setas de Direcção – As Setas de Direcção servem
para dirigir o operador na direcção do centro do campo
detectado, mostrando quando os sinais atingem a esquerda
e a direita.
Sinal de
Proximidade Procurar Linhas
Setas de Direcção
Intensidade do
Sinal
Intensidade da
Corrente/
Ângulo do Sinal
Nível das Pilhas
Área de
Visualização Activa
Fios cruzados
(Centro do Mapa)
Frequência
Profundidade/
Distância
Modo
