seekTech sR-20
Elementy wyświetlania: Tryb Lokalizowanie
pasywne
Elementy wyświetlane na ekranie w trybie Lokalizowanie
pasywne są takie same, jak elementy widoczne na ekranie w
trybie Aktywne śledzenie przebiegu linii.
Elementy wyświetlania: Tryb Lokalizacja sondy

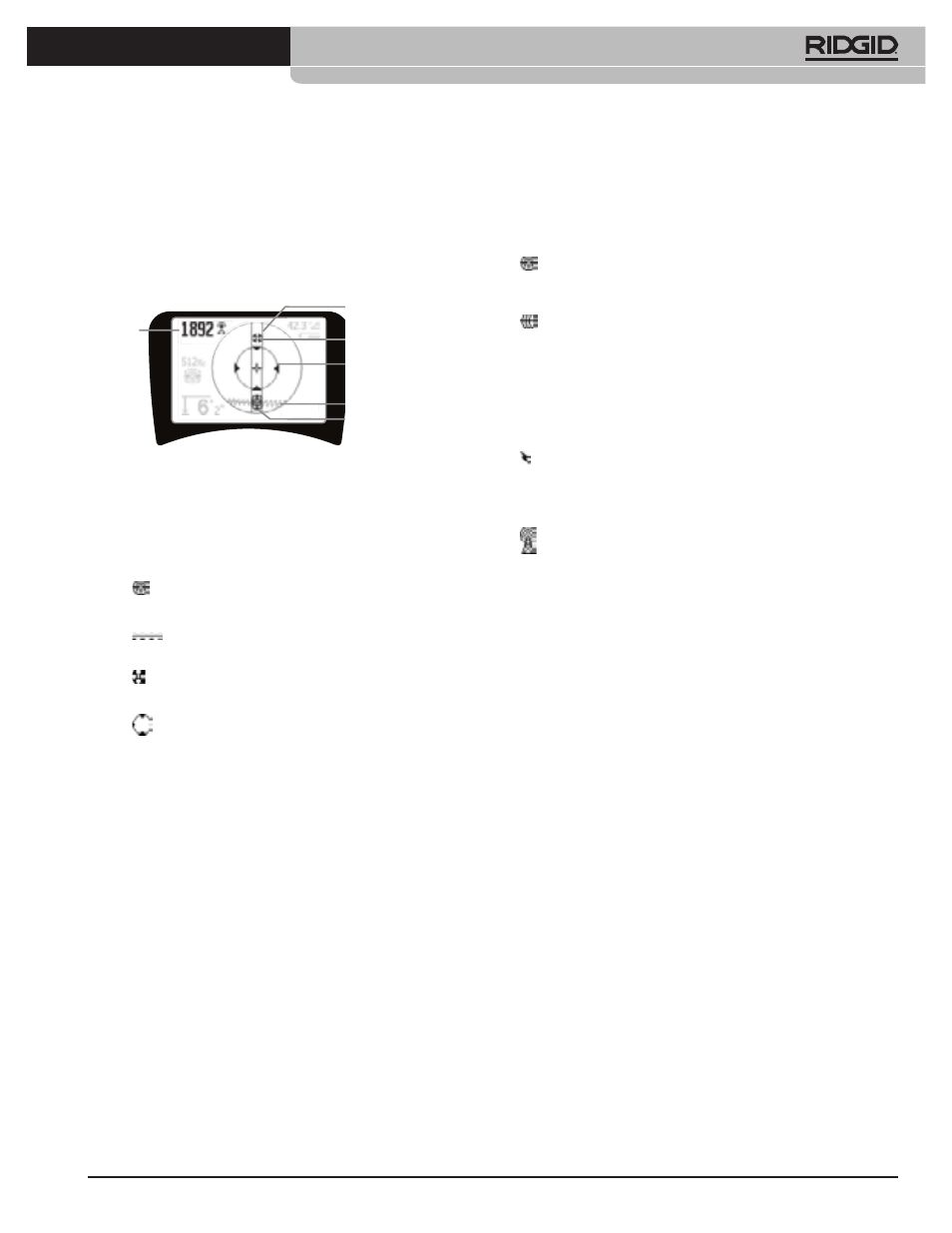

Rysunek 6: Elementy wyświetlania: Tryb Lokalizacja sondy
Ekran wyświetlany w trybie Lokalizacja sondy obejmuje kilka
elementów, które są unikalne dla lokalizacji sondy.
• | | Kierunek przebiegu rury – Reprezentuje
przybliżony kierunek sondy.
• Ikona sondy – Jest wyświetlana przy zbliżaniu się
do położenia sondy.
• Równik – Reprezentuje linię środkową pola
sondy, prostopadłą do osi biegunów.
• Ikona bieguna – Reprezentuje położenie jednego
z dwóch biegunów dwubiegunowego pola sondy.
• Pierścień zbliżenia – Pojawia się, gdy lokalizator
przemieszcza się blisko bieguna.
Użycie tych funkcji jest opisane w paragrafach Aktywne
śledzenie przebiegu linii, Lokalizacja pasywna oraz Lokalizacja
sondy.
Domyślne częstotliwości
Dostępne obecnie częstotliwości w domyślnym ustawieniu
obejmują wartości:
Tryb Lokalizacja sondy:
• 512 Hz
Tryb Aktywne śledzenie przebiegu linii:
• 128 Hz
• 1 kHz
• 8 kHz
• 33 kHz
Tryb Aktywne śledzenie przebiegu linii:
• 50 Hz (9-ta harmoniczna)
• < 4 kHz
Sygnał częstotliwości radiowej
• 4 kHz—15 kHz (niska)
• > 15 kHz
(wysoka)
Moc
sygnału
Kierunek przebiegu
rury
Ikona bieguna
Ikona sondy
Pierścień zbliżenia
Równik
