Laser de 5 Pontos Auto-Nivelante DL-500 micro
78
NOTA Este equipamento é utilizado para
definir as referência de prumo e nivelamen-
to. A utilização incorrecta ou a aplicação ina-
dequada pode resultar em referências não
aprumadas ou não niveladas. A selecção dos
métodos de medição apropriados às condi-
ções é da responsabilidade do utilizador.

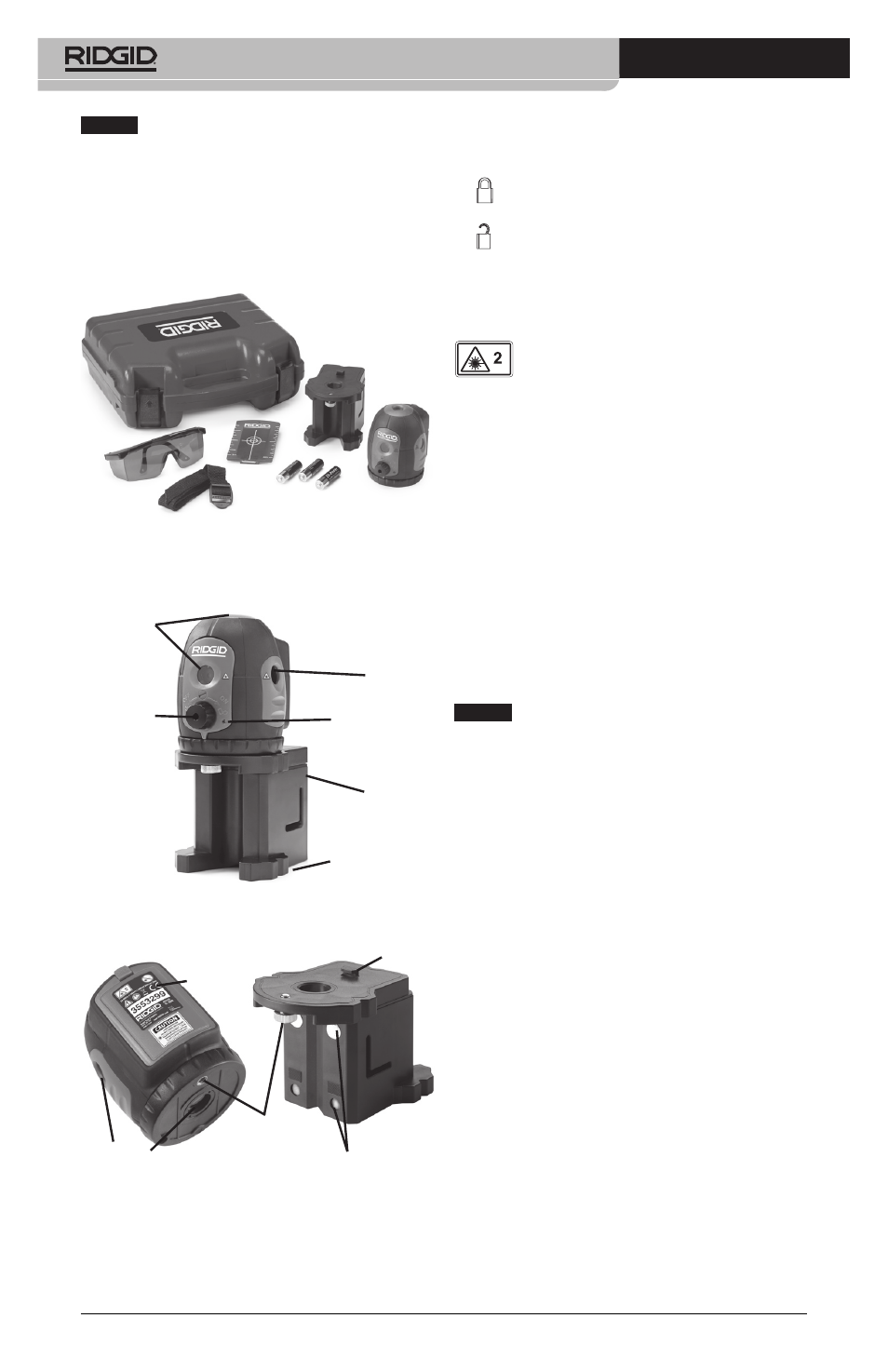

Figura 1 - Laser de 5 Pontos Auto-Nivelante
DL-500 micro da RIDGID
Janelas do
Laser
Interruptor
ON/OFF
Base
Magnética
Figura 2 - Partes do Laser
Rosca para
Montagem
(Lado inferior)
5 /
8
- 11
Janela do
Laser
Luz Indicadora de
Alimentação
Janela do
Laser
Porta das
Pilhas
Patilha de
posicionamento
Figura 3 - Peças de Nivelamento do Laser
Rosca para
Montagem
1 /
4
- 20
Ímanes de
Terras Raras
Ícones
BLOQUEAR
DESBLOQUEAR
Classificação laser
O Laser de 5 Pontos Auto-Nivelante
DL-500 micro da RIDGID gera feixes la-
ser visíveis que são emitidos a partir do topo,
do fundo, da frente e dos lados do aparelho.
O aparelho está em conformidade com os
lasers de classe 2 de acordo com: EN 60825-
1:1994/A11:1996/- A2:2001/A1:2002
Compatibilidade
Electromagnética (EMC)
O termo compatibilidade electromagnética
significa a capacidade do produto funcionar
suavemente num ambiente onde a radiação
electromagnética e as descargas electrostáti-
cas estão presentes e não causem interferên-
cia electromagnética noutro equipamento.
NOTA O Laser de 5 Pontos Auto-Nivelante
DL-500 micro da RIDGID está em conformida-
de com as normas EMC aplicáveis. Contudo,
a possibilidade deste causar interferência
noutros aparelhos não pode ser excluída.
Substituir/Colocar Pilhas
O Laser de 5 Pontos Auto-Nivelante DL-500
micro da RIDGID é fornecido sem pilhas ins-
taladas. Quando o laser está LIGADO, se a Luz
Indicadora de Alimentação piscar, significa
que as pilhas precisam de ser substituídas.
Retire as pilhas antes de armazenar durante
um longo período de tempo para evitar fu-
gas nas pilhas.
1. Certifique-se de que o laser está DESLI-
GADO (o interruptor ON/OFF totalmente
rodado no sentido anti-horário).
2. Retire a tampa da bateria pressionando
a patilha (Figura 4). Se existir, retire a eti-
queta sensormatic branca do compar-
timento das pilhas. Retire as pilhas, se
necessário.
3. Instale três pilhas AA (LR6) no suporte
das pilhas, tendo em conta a polaridade
correcta indicada no compartimento das
pilhas.
