Λέιζερ αυτόματου αλφαδιάσματος 5 κουκκίδων micro DL-500
202
6. Περιστρέψτε το λέιζερ 90° δεξιά, περι-
στρέφοντας το λέιζερ στη βάση του (μη
μετακινείτε τη βάση). Βεβαιωθείτε ότι η
καθοδική ακτίνα βρίσκεται στο σημείο
αναφοράς. Σημαδέψτε τη θέση της ανο-
δικής ακτίνας ως θέση C.
7. Περιστρέψτε το λέιζερ 180° δεξιά, περι-
στρέφοντας το λέιζερ στη βάση του (μη
μετακινείτε τη βάση). Βεβαιωθείτε ότι η
καθοδική ακτίνα βρίσκεται στο σημείο
αναφοράς. Σημαδέψτε τη θέση της ανο-
δικής ακτίνας ως θέση D.
8. Μετρήστε την απόσταση ανάμεσα στα
σημεία Α και Β και ανάμεσα στα σημεία C
και D. Εάν η απόσταση ανάμεσα στα ση-
μεία είναι μεγαλύτερη από την αποδεκτή
απόκλιση ευθυγράμμισης που υπολογί-
σατε στο βήμα 4, πρέπει να γίνει σέρβις
στο λέιζερ. Η βαθμονόμηση δεν μπορεί
να γίνει στο χώρο εργασιών.
0º (A)
180º (B)
90º (C) 270º (D)

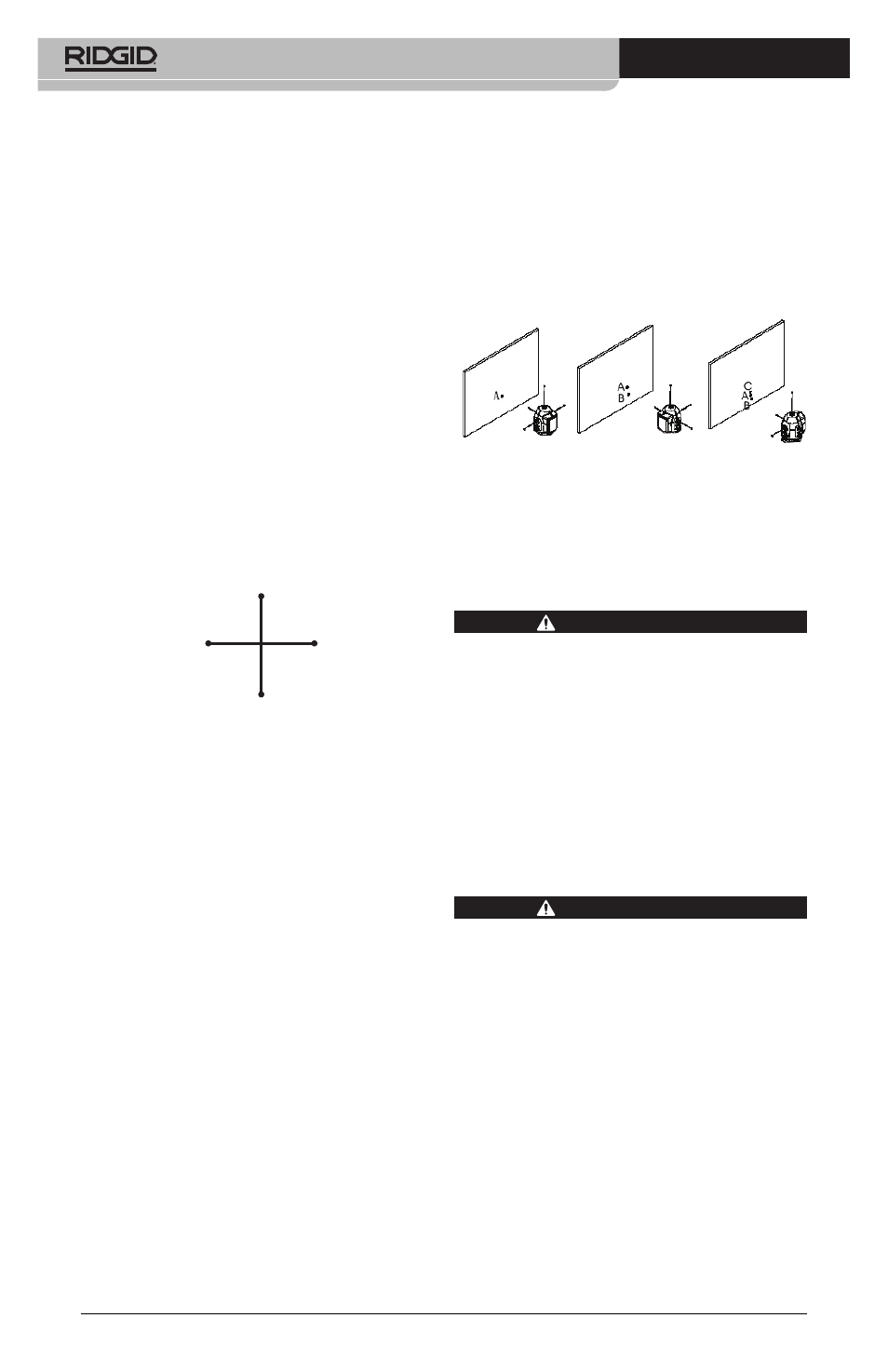

Εικόνα 8 - Έλεγχος ανοδικής ακτίνας
Έλεγχος των οριζόντιων ακτίνων
1. Όπως δείχνει η Εικόνα 9, τοποθετήστε κά-
θετα το λέιζερ στο τρίποδο ή σε μια επί-
πεδη επιφάνεια 50 ft. (15,2 m) από έναν
τοίχο.
2. Ενεργοποιήστε το λέιζερ.
3. Στρέψτε την μπροστινή ακτίνα στον τοί-
χο. Σημαδέψτε τη θέση της μπροστινής
ακτίνας ως θέση Α.
4. Περιστρέψτε το λέιζερ 90° περιστρέφο-
ντας το λέιζερ στη βάση του (μη μετα-
κινείτε τη βάση) για να στρέψετε τη αρι-
στερή ακτίνα του λέιζερ προς τον τοίχο.
Σημαδέψτε τη θέση της αριστερής ακτί-
νας ως θέση Β.
5. Περιστρέψτε το λέιζερ 180° περιστρέ-
φοντας το λέιζερ στη βάση του (μη με-
τακινείτε τη βάση) για να στρέψετε την
δεξιά ακτίνα του λέιζερ προς τον τοίχο.
Σημαδέψτε τη θέση της δεξιάς ακτίνας
ως θέση C.
6. Πρέπει και τα τρία σημεία Α, Β και C να
εμπίπτουν σε μια κάθετη γραμμή. Κά-
θετα, δεν πρέπει να υπάρχουν περισσό-
τερα από 0.125" (3,2 mm) ανάμεσα στο
ανώτατο και το κατώτατο σημείο. Εάν η
μέτρηση υπερβαίνει τα 0.125" (3,2 mm),
πρέπει να γίνει σέρβις στο λέιζερ. Η βαθ-
μονόμηση δεν μπορεί να γίνει στο χώρο
εργασιών.
Εικόνα 9 - Αυτοέλεγχος των 3 οριζόντιων
ακτίνων
Οδηγίες καθαρισμού
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αφαιρέστε τις μπαταρίες πριν από τον κα‑
θαρισμό.
Διατηρείτε το λέιζερ αυτόματου αλφαδιά-
σματος micro DL-500 στεγνό και καθαρό.
Μην το βυθίζετε σε νερό. Σκουπίστε το απα-
λά με ένα μαλακό υγρό πανί. Μη χρησιμο-
ποιείτε απορρυπαντικά ή διαλυτικά. Δώστε
ιδιαίτερη προσοχή στα παράθυρα λέιζερ –
αφαιρέστε τυχόν χνούδια ή ίνες.
Βοηθητικά εξαρτήματα
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Αφαιρέστε τις μπαταρίες πριν από τον κα‑
θαρισμό.
Προκειμένου να μειωθεί ο κίνδυνος σοβαρού
τραυματισμού, χρησιμοποιήστε μόνο τα βο-
ηθητικά εξαρτήματα που είναι ειδικά σχεδι-
ασμένα και συνιστώνται για χρήση με το λέι-
ζερ αυτόματου αλφαδιάσματος 5 κουκκίδων
micro DL-500 της RIDGID, όπως αυτά που ανα-
φέρονται παρακάτω. Άλλα εξαρτήματα κατάλ-
ληλα για χρήση με άλλα εργαλεία μπορεί να
καταστούν επικίνδυνα όταν χρησιμοποιού-
νται με το λέιζερ αυτόματου αλφαδιάσματος
5 κουκκίδων micro DL-500 της RIDGID.
