micro DL-500 Selvnivellerende 5-punkts lasermåler
116
3 Påse at lasermåleren undersøkes korrekt
før hvert bruk.
4 Klargjøre micro DL-500 Selvnivellerende
lasermåler for bruk. Laserenheten kan
monteres direkte på stativ eller annen
anordning med dimensjonen 5 /
8
" - 11 el-
ler 1 /
4
" - 20 på gjengene. Hvis du bruker
basen, retter du tappen på basen inn
etter slissen på undersiden av lasermåle-
ren, og fester med 1 /
4
" - 20-skruen.
Basen kan plasseres på de fleste relativt
flate, jevne underlag. Basen er også ut-
styrt med magneter slik at den kan festes
i en rekke ulike stillinger på metallobjek-
ter. I tillegg har basen en overdel og en
underdel som kan dreies uavhengig av
hverandre. Se Fig. 6 for vanlige konfigu-
rasjoner.
Reimslisser
1 /
4
" – 20"
Skrue
Magneter

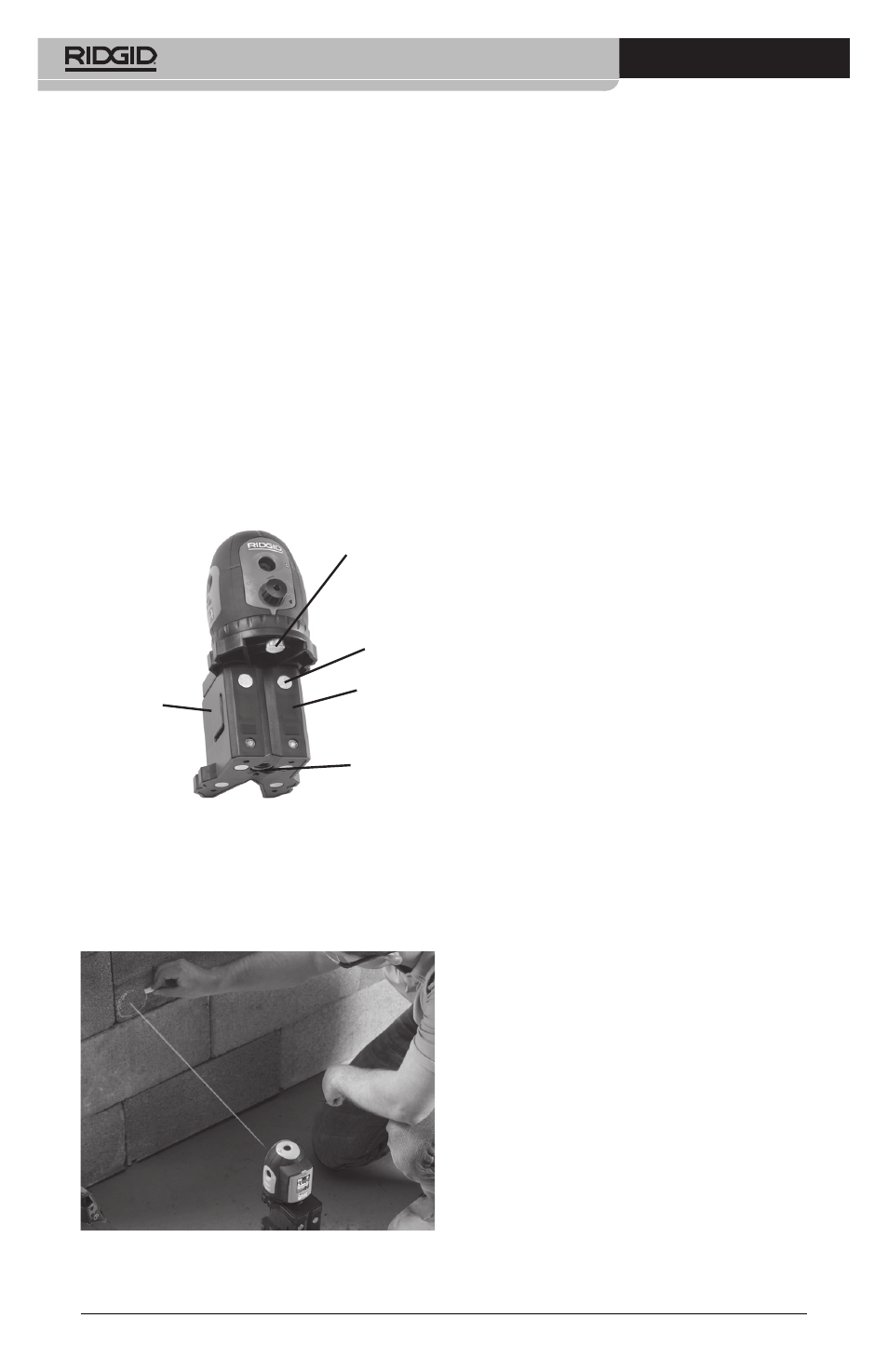

Fig. 6 – Base
5 /
8
" – 11"
Gjenger
Base
I tilfeller der magneten ikke holder lase-
ren på plass (for eksempel på plastrør),
kan du bruke festereimen i slissene på
basen for å holde enheten på plass i rik-
tig stilling.
Fig. 7 – Bruke festereimen til å holde laser-
måleren på plass
Uansett hvilken konfigurasjon laseren
brukes i, må den være festet og stødig
for å hindre at enheten velter eller faller
ned. Lasermåleren må plasseres innen-
for en nivågradient på +/-4.5 grader for
å kunne selvnivellere nå den slås PÅ.
5 Hold øyne og ansikt unna laserstrålevin-
duene. Vri PÅ/AV-knappen med klokken
så langt det går. Fem laserstråler gene-
reres (dvs. høyre, venstre, front, oppe og
nede), og de vil være synlige som røde
prikker på overflater midt imot. Dette
frigjør også låsemekanismen og lar la-
serenheten selvnivellere. Hvis laseren er
mer enn 4.5° fra nivellering, vil laserstrå-
len blinke og et støtvis signal vil høres.
Hvis dette skjer, må du slå lasermåleren
slås AV og rettes opp. Enheten selvnivel-
lerer i løpet av noen få sekunder, avhen-
gig av omstendighetene.
6 Når lasermåleren er PÅ, kan laserne dreies
til de er innrettet med ønsket objekt eller
form. Ikke rør laserenheten under måling
– dette kan hindre lasermåleren i å nivel-
leres og kan gi feilaktig måling. På dette
tidspunktet kan laserstrålene brukes
som referansepunkt for målinger osv.
7 Lasermåleren må være slått AV til enhver
tid når den ikke er i bruk. Dette gjøres
ved å vri PÅ/AV-knappen mot klokken
så langt det går for å hindre utilsiktet øy-
ekontakt med laserstrålen.
8 Mens lasermåleren er i oppreist stilling
kan du låse den selvnivellerende meka-
nismen før transport og oppbevaring
ved å skru AV/PÅ-knappen mot klokken
så langt det går. Ikke flytt på lasermåleren
hvis selvnivelleringsmekanismen ikke er
låst fordi dette kan skade enheten.
Nivelleringskontroll
Kontroller alltid de horisontale laserstrålene
og den oppadgående strålen før bruk for å
sikre at enheten er korrekt nivellert og kali-
brert.
Kontroll av oppadgående
laserstråle
1 Monter lasermåleren på basen og sett
den på et plant underlag i et rom. Slå la-
sermåleren PÅ.
2 Merk av stedet for den nedovervendte
laseren på det jevne underlaget. Dette
vil være referansepunktet.
