micro DL-500 Itsetasaava 5-pistelaser
129
4. Laske hyväksyttävä poikkeama:
• tuumina kertomalla L (jalkoina) kertoi-
mella 0,005
• millimetreinä kertomalla L (metreinä)
kertoimella 0,005
5. Pyöritä laseria 180° myötäpäivään kään-
tämällä sitä jalustassaan (älä liikuta jalus-
taa). Varmista, että alasäde on vertailu-
pisteen kohdalla. Merkitse säteen sijainti
paikaksi B.
6. Pyöritä laseria 90° myötäpäivään kääntä-
mällä sitä jalustassaan (älä liikuta jalus-
taa). Varmista, että alasäde on vertailu-
pisteen kohdalla. Merkitse säteen sijainti
paikaksi C.
7. Pyöritä laseria 180° myötäpäivään kään-
tämällä sitä jalustassaan (älä liikuta jalus-
taa). Varmista, että alasäde on vertailu-
pisteen kohdalla. Merkitse säteen sijainti
paikaksi D.
8. Mittaa pisteiden A ja B sekä C ja D väli-
nen etäisyys. Jos pisteiden välinen etäi-
syys on kohdassa 4 laskettua hyväksyt-
tyä poikkeamaa suurempi, toimita laser
huoltoon. Tätä ei voi kalibroida kentällä.

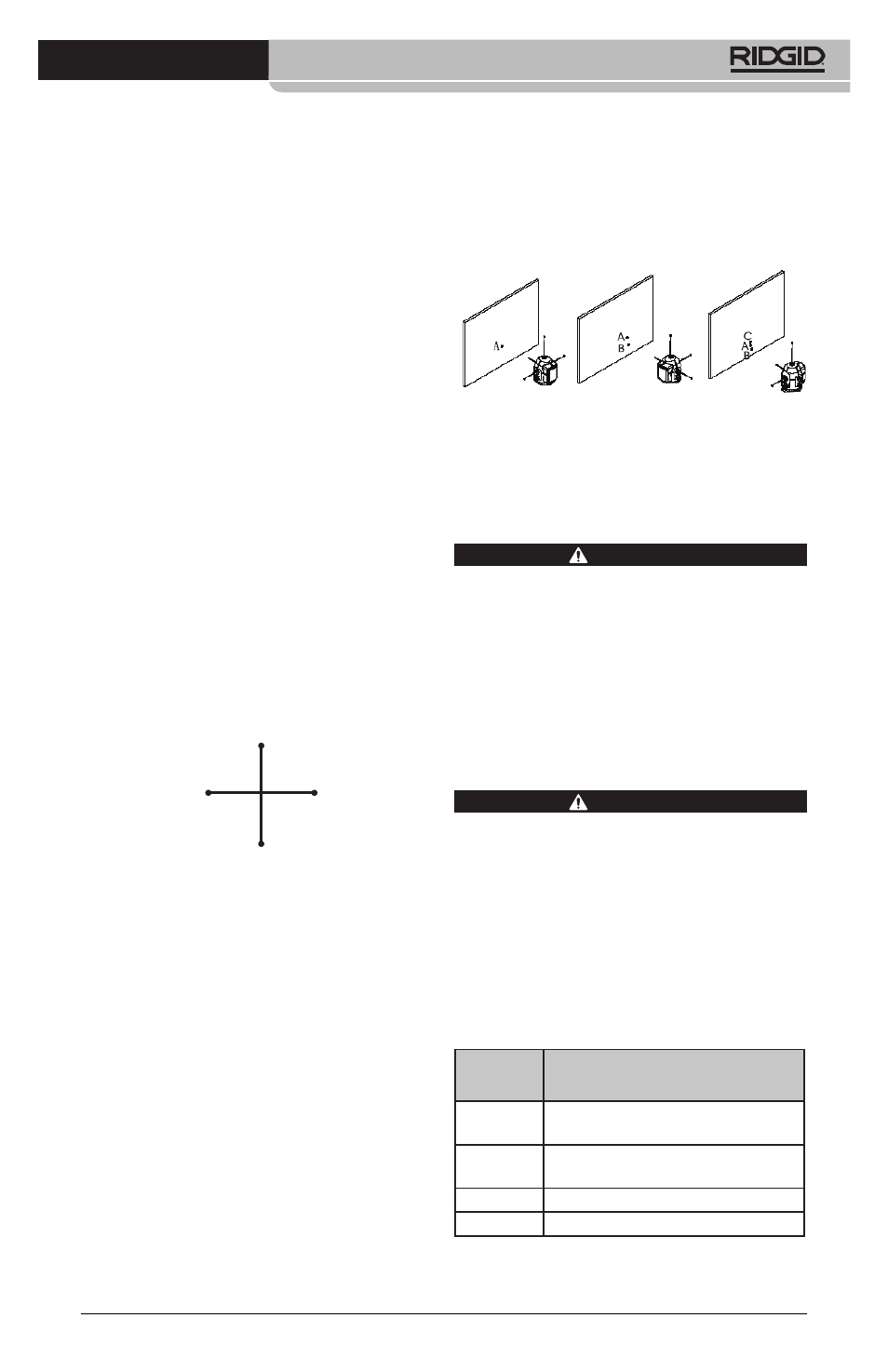

0º (A)
180º (B)
90º (C)
270º (D)
Kuva 8 - Yläsäteen tarkastus
Vaakasäteiden tarkastus
1. Aseta laser kuvan 9 mukaisesti suorassa
kolmijalkaan tai tasaiselle alustalle 50 ft
(15,2 metrin) päähän seinästä.
2. Kytke virta laseriin.
3. Suuntaa etusäde seinään. Merkitse etu-
säteen sijainti paikaksi A.
4. Pyöritä laseria 90° kääntämällä sitä jalus-
tassaan (älä liikuta jalustaa) vasemman
lasersäteen suuntaamiseksi seinään. Mer-
kitse vasemman säteen sijainti paikaksi B.
5. Pyöritä laseria 180° kääntämällä sitä jalus-
tassaan (älä liikuta jalustaa) oikean laser-
säteen suuntaamiseksi seinään. Merkitse
oikean säteen sijainti paikaksi C.
6. Pisteiden A, B ja C tulisi osua samalla
pystyviivalle. Pystysuunnassa ylimmän ja
alimman pisteen välillä saa olla eroa enin-
tään 0,125 ft (3,2 mm). Jos mitta on yli
0,125 ft (3,2 mm), toimita laser huoltoon.
Tätä ei voi kalibroida kentällä.
Kuva 9 - 3 vaakasäteen itsetarkastus
Puhdistusohje
VAROITUS
Poista paristot ennen puhdistusta.
Pidä micro DL-500 itsetasaava laser kuivana
ja puhtaana. Älä upota veteen. Pyyhi varo-
vasti kostealla pehmeällä liinalla. Älä käytä
puhdistusaineita tai liuottimia. Kiinnitä huo-
miota erityisesti laserin ulostuloikkunoihin –
poista nukka ja kuidut.
Lisävarusteet
VAROITUS
Poista paristot ennen puhdistusta.
Pienennä vakavien tapaturmien vaaraa käyt-
tämällä ainoastaan lisävarusteita, jotka on
suunniteltu ja joita nimen omaan suositellaan
käytettäviksi RIDGID micro DL-500 itsetasaa-
van 5-pistelaserin kanssa. Näitä ovat esimer-
kiksi alla luetellut. Muiden työkalujen kanssa
käytettäväksi tarkoitetut lisävarusteet voivat
olla vaarallisia DL-500 itsetasaavan 5-pistela-
serin kanssa käytettäessä.
Luettelo-
numero Kuvaus
41723
Magneettijalusta
kiinnityshihnalla
41373
micro DL-500-laserin
tähtäintaulu
41378
Laserlasit
41383
Kolmijalkajalusta
