Laser cu auto-nivelare cu 5 fascicule micro DL-500
177
şi îl aşezaţi într-o poziţie cât mai apropi-
ată de orizontală. În funcţie de condiţii,
unitatea ar trebui să se autoniveleze în
câteva secunde.
6. Odată CUPLAT laserul, fasciculele pot fi
rotite pentru aliniere la diferite obiecti-
ve. Nu atingeţi unitatea laser în timp ce
se execută măsurătorile - aceasta poate
împiedica nivelarea laserului şi poate
altera rezultatele măsurătorilor. În acest
moment fasciculele laser pot fi utilizate
ca puncte de referinţă pentru măsură-
tori, etc.,
7. De fiecare dată când laserul nu este uti-
lizat, DECUPLAŢI laserul prin rotirea în-
trerupătorului ON/OFF în sens antiorar,
pentru a preveni contactul accidental al
ochilor cu raza laser.
8. În timp ce laserul este în poziţie vertica-
lă, blocaţi mecanismul de autonivelare
înainte de transport şi depozitare, prin
rotirea întrerupătorului ON/OFF complet
în sens antiorar. Nu mişcaţi laserul dacă
mecanismul de autonivelare nu este blo-
cat, deoarece aceasta poate deteriora
unitatea.
Verificarea nivelării
Verificaţi întotdeauna fasciculul vertical şi
fasciculele orizontale înainte de utilizare,
pentru a vă asigura că unitatea nivelează co-
rect şi este calibrată.
Verificare fascicul vertical
1. Cu laserul ataşat la placa lui de bază, îl
aşezaţi pe o suprafaţă orizontală într-o
încăpere. Conectaţi laserul.
2. Marcaţi poziţia fasciculului vertical în
jos pe suprafaţa orizontală. Acesta va fi
punctul de referinţă.
3. Localizaţi fasciculul în sus pe plafon sau
suprafaţa de deasupra laserului şi marcaţi
acest punct ca poziţia A. Măsuraţi dis-
tanţa de la laser la suprafaţa pe care s-a
înscris marcajul (aceasta este distanţa L).
L trebuie să fie mai mare de 12,5 picioare
(3,8 m).
4. Calculaţi abaterea admisibilă de aliniere:
• în ţoli prin înmulţirea L (în picioare) cu
0,005
• în milimetri prin înmulţirea L (în metri)
cu 0,417
5. Rotiţi laserul în sens orar cu 180° prin
pivotarea laserului pe bază (nu mişcaţi
placa de bază). Asiguraţi-vă că fasciculul
în jos este poziţionat pe punctul de refe-
rinţă. Marcaţi poziţia fasciculului în sus ca
poziţia B.
6. Rotiţi laserul în sens orar cu 90° prin pivo-
tarea laserului pe bază (nu mişcaţi placa
de bază). Asiguraţi-vă că fasciculul în jos
este poziţionat pe punctul de referinţă.
Marcaţi poziţia fasciculului în sus ca po-
ziţia C.
7. Rotiţi laserul în sens orar cu 180° prin
pivotarea laserului pe bază (nu mişcaţi
placa de bază). Asiguraţi-vă că fasciculul
în jos este poziţionat pe punctul de refe-
rinţă. Marcaţi poziţia fasciculului în sus ca
poziţia D.
8. Măsuraţi distanţele între punctele A şi B
şi între punctele C şi D. Dacă distanţa în-
tre puncte este mai mare decât abaterea
de aliniere admisibilă calculată la pasul 4,
trimiteţi unitatea laser la service. Această
calibrare nu se poate face la utilizator.

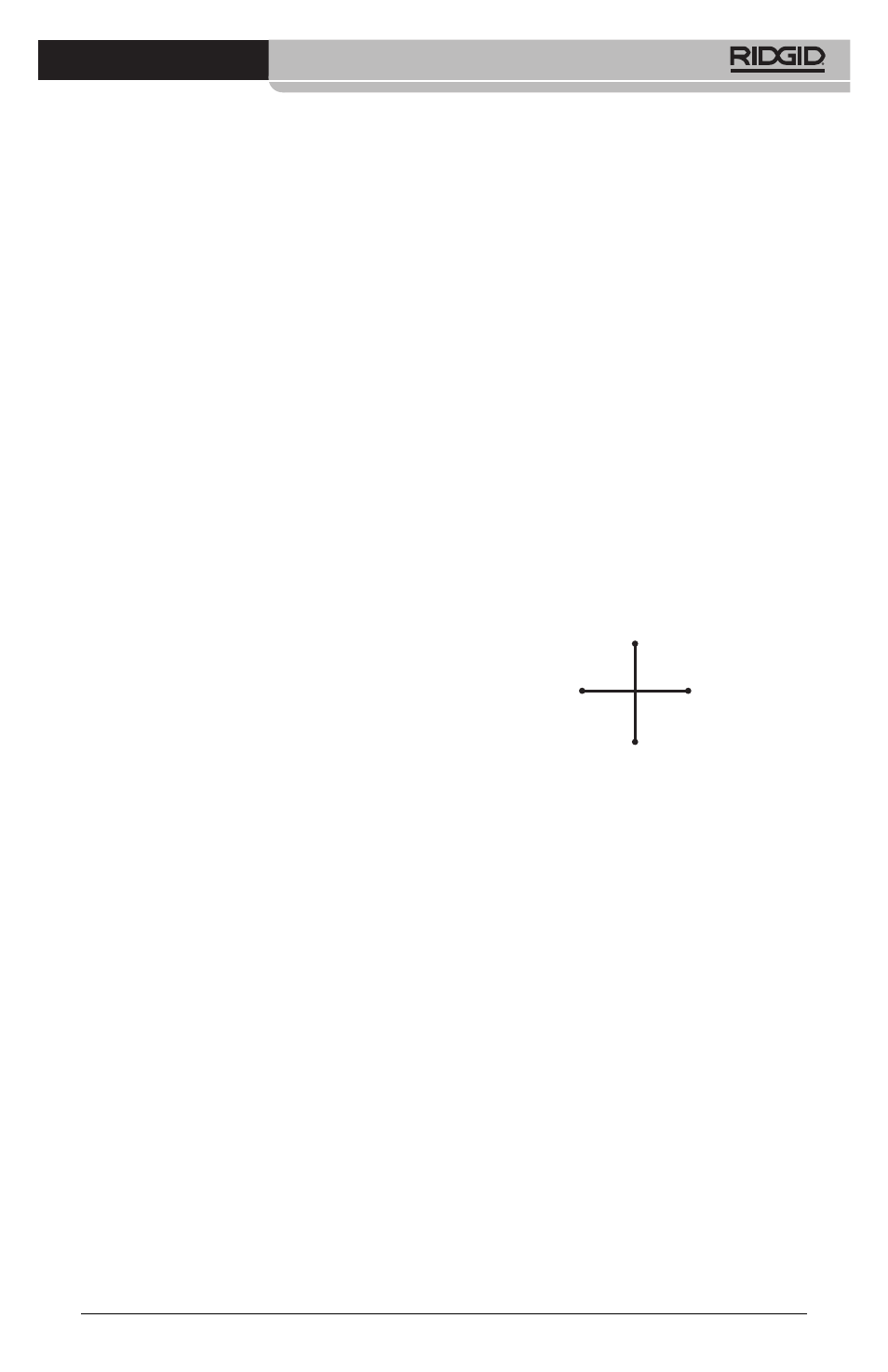

0º (A)
180º (B)
90º (C) 270º (D)
Figura 8 - Verificarea fasciculului în sus
Verificarea fasciculelor orizontale
1. Aşa cum se arată în figura 9, aşezaţi lase-
rul pe trepied sau o suprafaţă orizontală
la distanţă de 50 ft. (15,2 m) de un pere-
te.
2. Conectaţi laserul.
3. Îndreptaţi fasciculul frontal spre perete.
Marcaţi poziţia fasciculului frontal ca po-
ziţia A.
4. Rotiţi laserul 90° prin pivotarea laserului
pe bază (nu mişcaţi placa de bază) pen-
tru a îndrepta fasciculul din stânga spre
perete. Marcaţi poziţia fasciculului stân-
ga ca poziţia B.
5. Rotiţi laserul 180° prin pivotarea lase-
rului pe bază (nu mişcaţi placa de bază)
pentru a îndrepta fasciculul din dreapta
spre perete. Marcaţi poziţia fasciculului
dreapta ca poziţia C.
