20

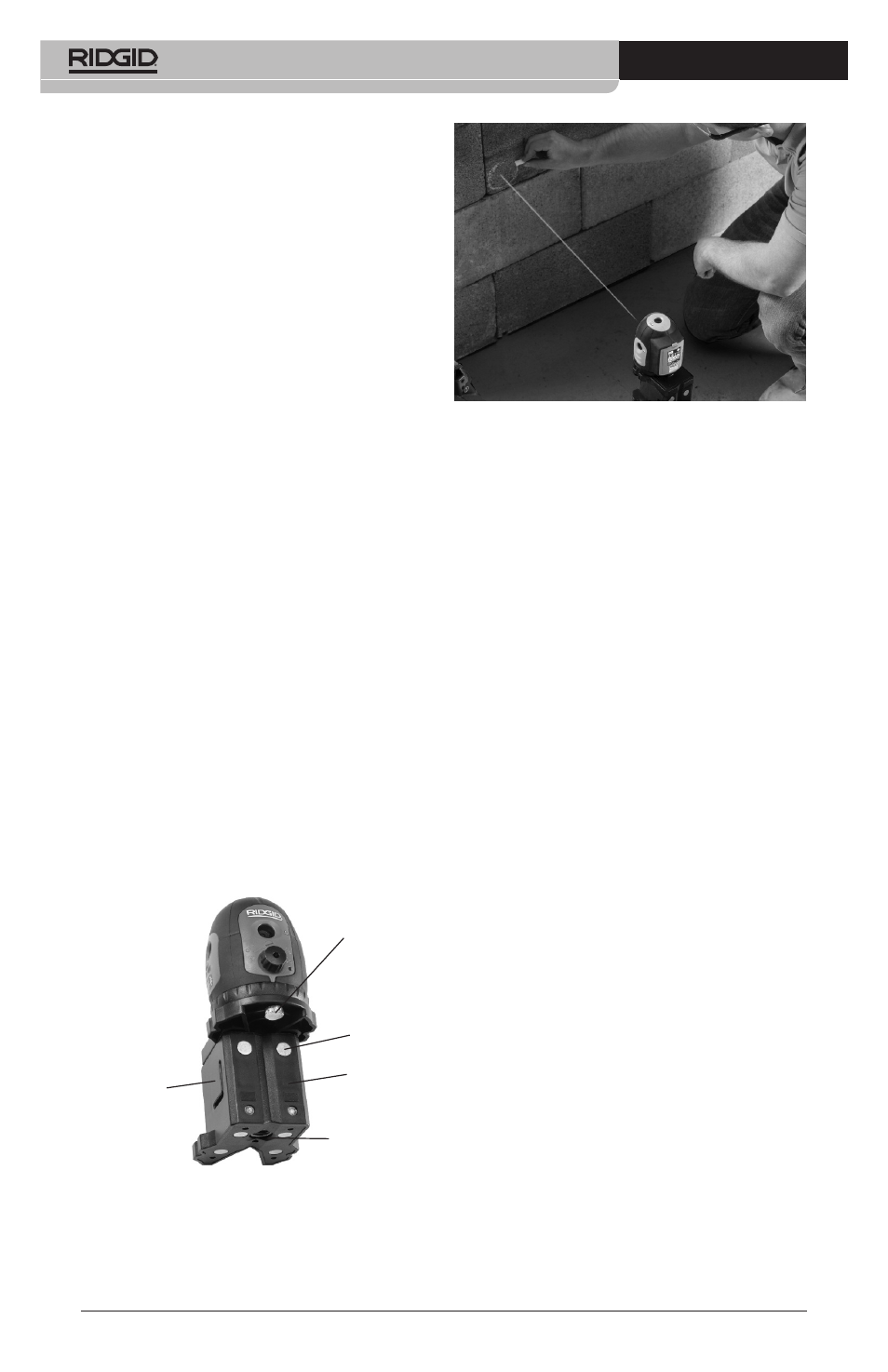

Figure 7 – Utilisation de la sangle d’amarrage
du laser
Quel que soit le support utilisé, le laser
doit être parfaitement stable afin d’éviter
son renversement éventuel. Le laser doit
se trouver à un maximum de ± 4,5° de
l’horizontale pour permettre sa mise à
niveau automatique lorsque l’instrument
est allumé.
5. Eloignez les yeux et le visage de la
fenêtre du laser. Tournez l’interrupteur à
fond en sens horaire. Les cinq faisceaux
(gauche, droite, frontal, haut et bas) du
laser seront alors projetés sous forme
de points rouges sur les surfaces adja-
centes. Ceci aura également pour effet de
déverrouiller l’instrument et permettre sa
mise à niveau automatique. Si l’embase
de l’instrument accuse une dénivellation
supérieure à 4,5°, le faisceau du laser
se mettra à clignoter, accompagné d’un
bip sonore. Le cas échéant, éteignez le
laser avant de positionner son embase un
peu plus de niveau. Selon les circon-
stances, l’appareil devrait se mettre de
niveau automatiquement au bout de
quelques secondes.
6. Une fois allumé, le laser peut être dirigé
vers une ou plusieurs cibles quelconques.
Ne jamais toucher l’instrument durant une
prise de mesure, car cela pourrait pro-
duire dévier les faisceaux et produire des
résultats erronés. Les faisceaux peuvent
ensuite servir de points de repère, etc.
7. Dès que vous vous éloignez de l’instru-
ment, éteignez-le en tournant son inter-
rupteur à fond en sens anti-horaire afin
d’éviter toute rencontre oculaire poten-
tielle avec son faisceau.
8. Verrouillez l’instrument en tournant son in-
terrupteur à fond en sens anti-horaire
avant de le déplacer. Ne jamais déplacer
• Orientez systématiquement le faisceau
laser vers une surface non réfléchis-
sante. Les surfaces réfléchissantes peu-
vent renvoyer le faisceau laser dans vos
yeux ou ceux d’autrui et provoquer des
lésions oculaires. De manière générale,
les surfaces en bois, rugueuses ou
peintes sont acceptables. Dans certains
cas, l’utilisation d’une cible de laser du
commerce peut aussi servir à localiser le
faisceau.
• Assurez-vous de l’absence d’individus
ou autres distractions qui risqueraient de
provoquer un contact oculaire direct
avec le faisceau du laser.
3. Assurez-vous de l’inspection préalable
du laser avant toute utilisation.
4. Positionnez le laser micro DL-500 de
manière appropriée. Le laser peut être
monté sur trépied ou sur tout autre sup-
port équipé d’une vis de montage de 5/8"-
11 ou 1/4" –20. Lors du montage de l’ap-
pareil sur l’embase prévue, alignez l’ergot
de l’embase sur la rainure en bas du
laser, puis utilisez la vis de 1/4"-20 pour
l’arrimer.
L’embase peut être posée sur la majorité
des surfaces relativement planes et de
niveau. L’embase est également équipée
d’aimants permettant de l’arrimer aux ob-
jets métalliques dans une variété de po-
sitions. De surcroît, l’embase est com-
posé deux parties (haute et basse) ori-
entables l’une par rapport à l’autre. Re-
portez-vous à la Figure 6 pour la config-
uration courante de l’embase.
Figure 6 – Embase
En l’absence d’une surface métallique
permettant de tenir l’embase en place à
l’aide de ses aimants, servez-vous de la
sangle et des passants pour l’amarrer.
Laser 5 faisceaux à mise à niveau automatique micro DL-500
Vis 1/4"-20
Aimants
Passants
de sangle
Embase
Filetage
5/8"-11
