Page 59

59
71.03982.03 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE

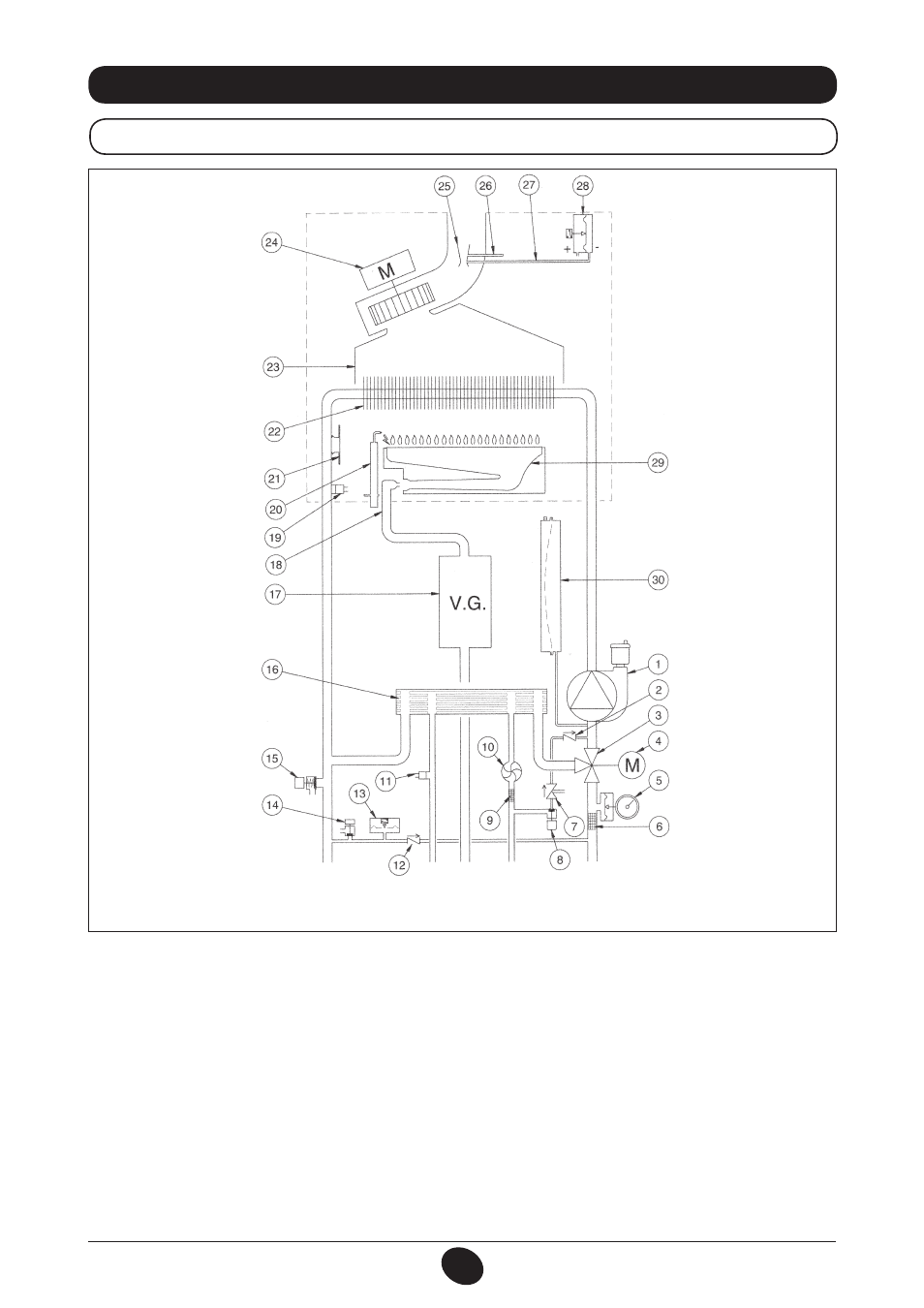

33. SCHEMA FUNZIONALE CIRCUITI
24 MI FF
Legenda:
1 Pompa con separatore d’aria
2 Valvola di non ritorno
3 Valvola tre vie
4 Motore valvola tre vie
5 Manometro
6 Filtro circuito riscaldamento estraibile
7 Disconnettore
8 Rubinetto caricamento caldaia
9 Filtro acqua fredda sanitaria estraibile
10 Sensore di precedenza sanitario
11 Sonda NTC sanitario
12 Valvola di ritegno su by-pass automatico
13 Pressostato idraulico
14 Rubinetto di scarico caldaia
15 Valvola di sicurezza
16 Scambiatore acqua-acqua a piastre
17 Valvola gas con diaframma gas
18 Rampa gas con ugelli
19 Sonda NTC riscaldamento
20 Elettrodo di accensione/rilevazione fiamma
2
1 Termostato di sicurezza
22 Scambiatore acqua-fumi
23 Convogliatore fumi
24 Ventilatore
25 Venturi
26 Presa di pressione positiva
27 Presa di pressione negativa
28 Pressostato aria
29 Bruciatore
30 Vaso espansione
Figura 17
Mandata
riscaldamento
Uscita
sanitario
Gas Entrata
sanitario
Ritorno
riscaldamento
CG_2269 / 1006_1805
