71.03982.03 - BG ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА
24

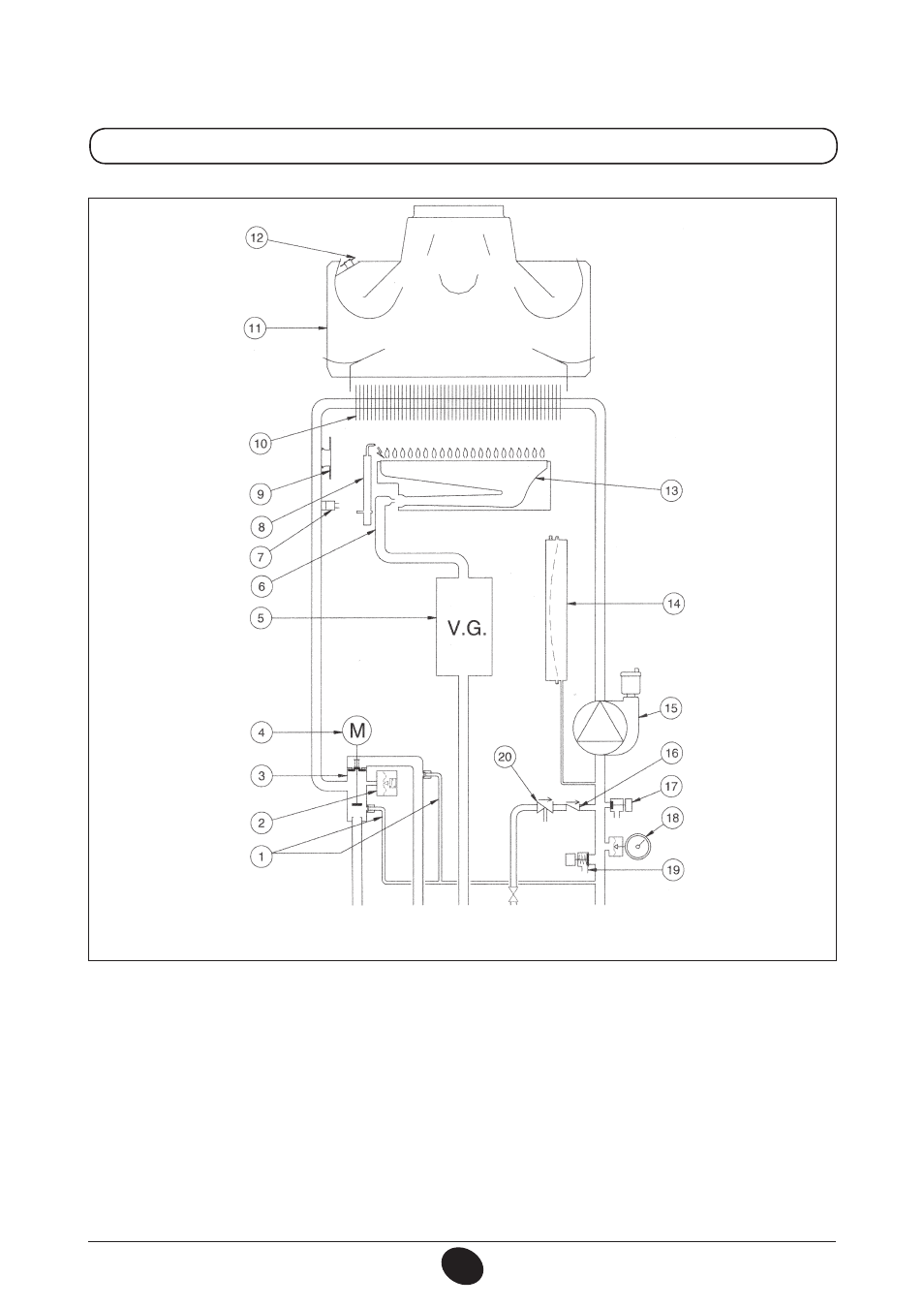

Легенда:
1 Автоматичен байпас с невъзваратна клапа
2 Хидравличен пресостат
3 Трипътен вентил
4 Мотор трипътен вентил
5 Газов вентил с диафрагма
6 Газова рапма с дюзи
7 Сонда NTC отопление
8 Електрод за запалване/контрол на пламъка
9 Защитен термостат
10 Топлообменик вода-димни газове
11 Колектор на димните газове
12 Термостат на димните газове
13 Горелка
14 Разширителен съд
15 Помпа със сепаратор за въздух
16 Невъзвратен клапан
17 Кран за източване на котела
18 Манометър
19 Предпазен клапан
20 Дисконектор
Фигура 20
Подаване към
отопление
Газ Вход
битова
вода
Връщане от
отопление
CG_2268 / 1006_2103
Подаване
към
бойлер
