Page 26

26
71.03982.03 - FR
INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

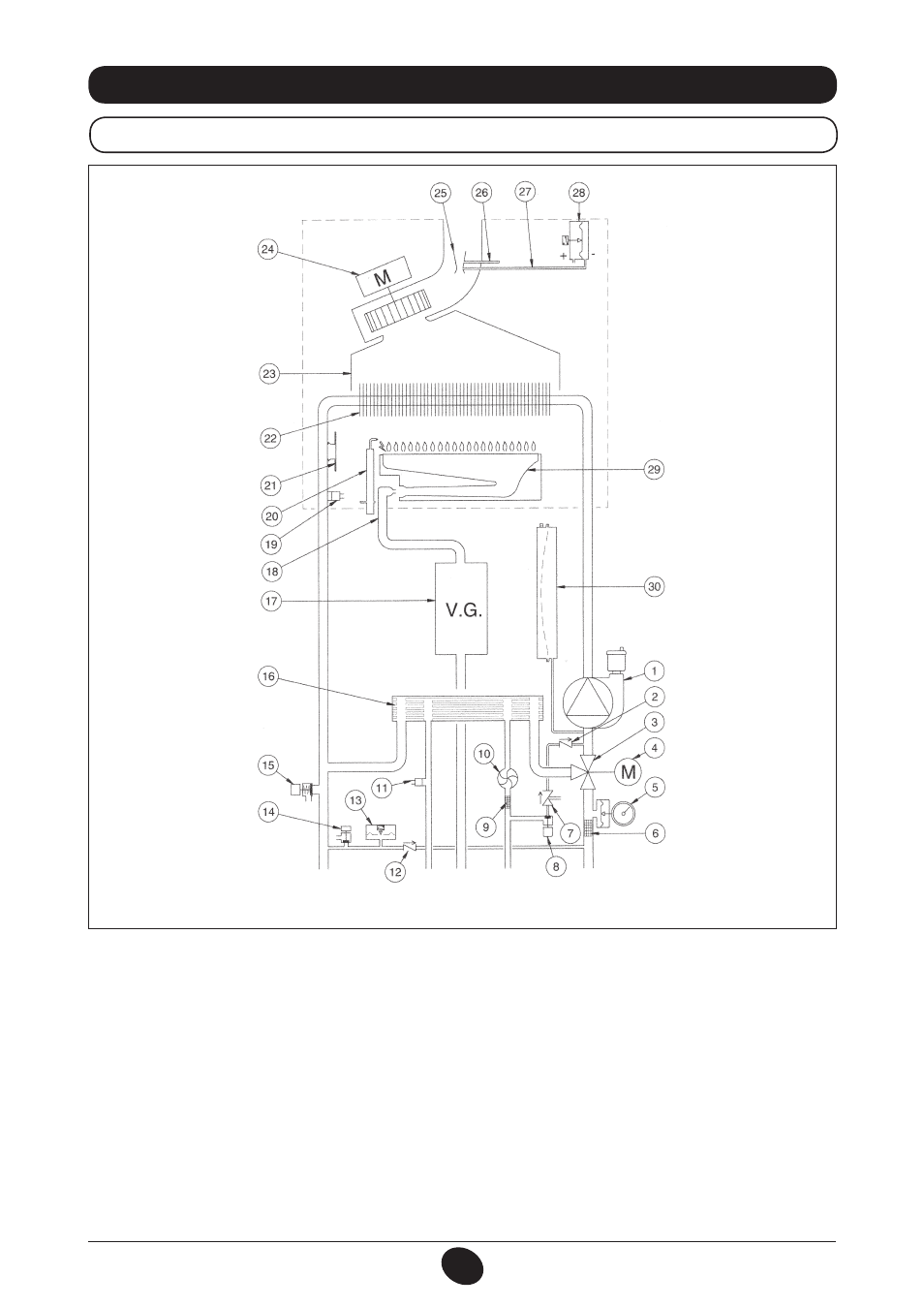

34. SCHÉMA DE LA CHAUDIÈRE
24 MI FF
Légende :
1 Pompe et séparateur d’air
2 Clapet antiretour
3 Vanne trois voies
4 Moteur vanne trois voies
5 Manomètre
6 Filtre extractible circuit de chauffage
7 Disconnecteur
8 Robinet de remplissage de la chaudière
9 Filtre extractible eau froide
10 Détecteur de débit sanitaire
11 Sonde CNT de l’eau chaude sanitaire
12 Clapet anti-retour sur by-pass automatique
13 Pressostat manque d’eau
14 Robinet de vidange chaudière
15 Soupape de sécurité
16 Échangeur de chaleur eau-eau à plaque
17 Vanne gaz avec diaphragme
18 Rampe gaz avec injecteurs
19 Sonde CNT du chauffage central.
20 Électrode pour l’allumage et la détection de flamme
21 Thermostat de sécurité
22 Échangeur eau-fumées
23 Convoyeur fumées
24 Ventilateur
25 Tube Venturi
26 Prise de pression positive
27 Prise de pression négative
28 Pressostat d’air
29 Brûleur
30 Vase d’expansion
Figure 17
CG_2269 / 1006_1805
Départ
chauffage
Sortie
eau
chaude
sanitaire
gaz
Entrée
eau
chaude
sanitaire
Retour
chauffage
