293
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА 71.03982.03 - RU
24 FF

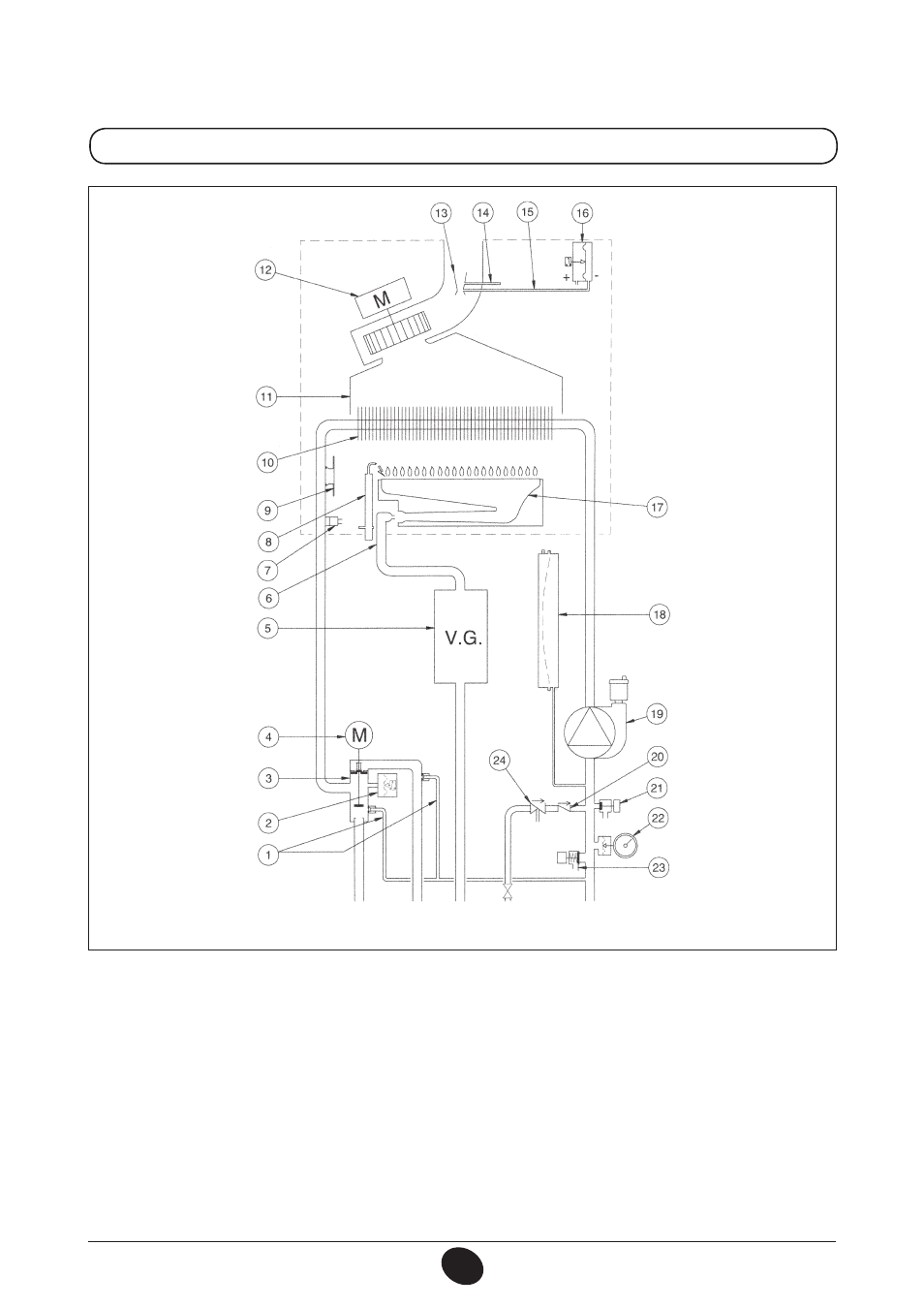

Рис. 19
CG_2267 / 1006_2102
Подача
отопления
Подача
бойлера
Газ Вход
горячей
воды
Возврат
отопления
Система обозначений:
1 Автоматический байпас со стопорным клапаном
2 Гидравлическое реле давления
3 Трехходовой клапан
4 Двигатель трехходового клапана
5 Газовый клапан с газовой мембраной
6 Газовая рампа с форсунками
7 Датчик NTC температуры отопления
8 Электрод зажигания / детектор пламени
9 Предохранительный термостат
10 Теплообменник вода-дым
11 Канал направления дымов
12 Вентилятор
13 Труба Вентури
14 Положительная точка отбора давления
15 Отрицательная точка отбора давления
16 Реле давления воздуха
17 Горелка
18 Расширительный бак
19 Насос с воздухоотводчиком
20 Обратный клапан
21 Кран слива котла
22 Манометр
23 Предохранительный клапан
24 Разъединитель
