71.03982.03 - EL ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ
24 MI

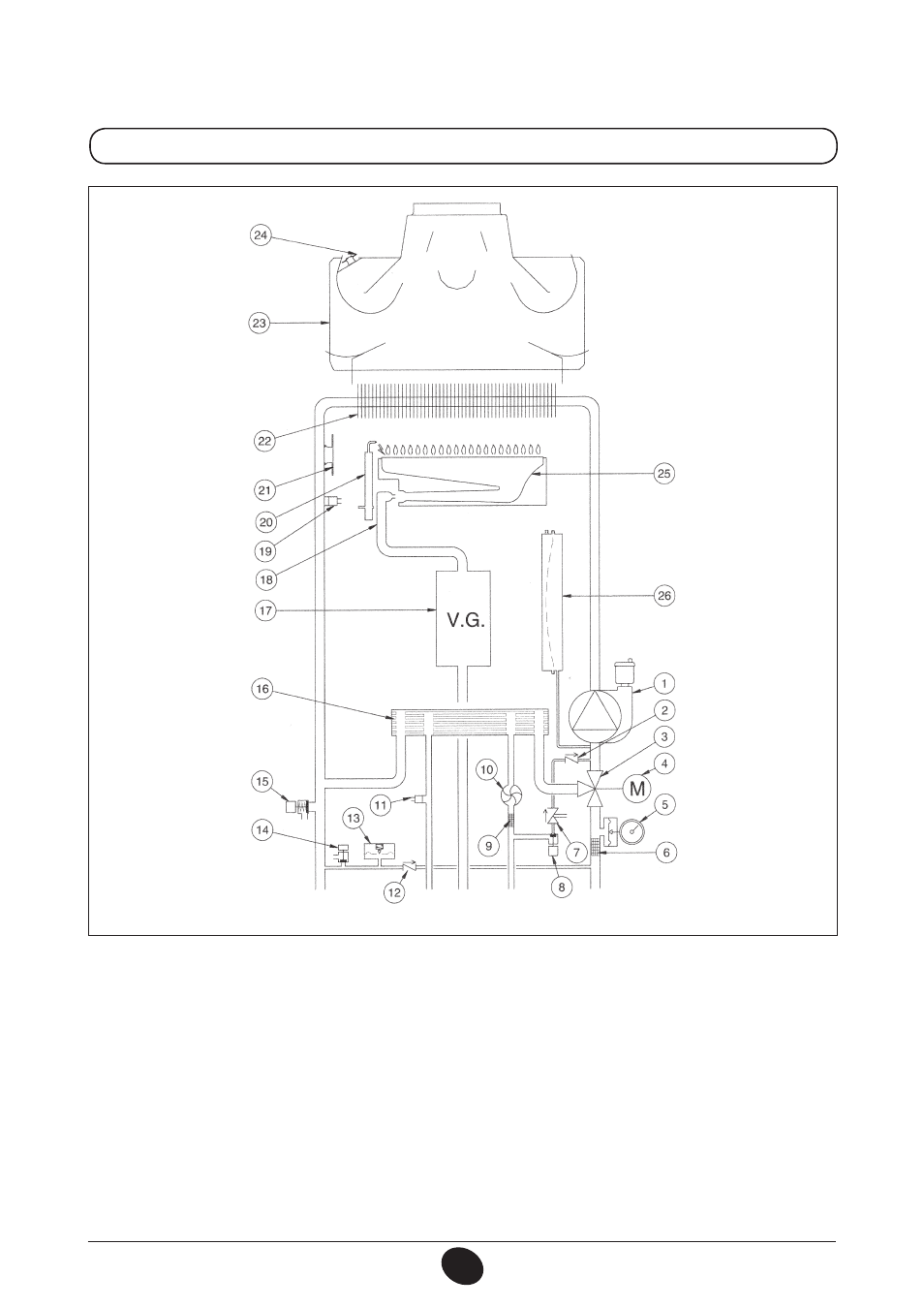

Υπόμνημα:
1 Αντλία με διαχωριστή αέρα
2 Ανεπίστροφη βαλβίδα
3 Τρίοδη βαλβίδα
4 Κινητήρας τρίοδη βαλβίδα
5 Μανόμετρο
6 Αποσπώμενο φίλτρο κυκλώματος θέρμανσης
7 Αποζεύκτης
8 Στρόφιγγα εφοδιασμού λέβητα
9 Αποσπώμενο φίλτρο κρύου νερού οικιακής χρήσης
10 Αισθητήρας προτεραιότητα νερού οικιακής χρήσης
11 Αισθητήρας NTC νερού οικιακής χρήσης
12 Βαλβίδα συγκράτησης σε αυτόματο by-pass
13 Υδραυλικός πρεσοστάτης
14 Στρόφιγγα αποστράγγισης λέβητα
15 Βαλβίδα ασφαλείας
16 Εναλλάκτης νερού-νερού με πλάκες
17 Βαλβίδα αερίου με διάφραγμα αερίου
18 Ράμπα αερίου με ακροφύσια
19 Αισθητήρας NTC θέρμανσης
20 Ηλεκτρόδιο ανάφλεξης/ανίχνευσης φλόγας
21 Θερμοστάτης ασφαλείας
22 Εναλλάκτης νερού-καυσαερίων
23 Συλλέκτης καπνών
24 Θερμοστάτης καυσαερίων
25 Καυστήρας
26 Δοχείο εκτόνωσης
Εικόνα 18
Παροχή
θέρμανσης
Έξοδος
νερού οικιακής
χρήσης
Αέριο Είσοδος
νερού οικιακής
χρήσης
Επιστροφή
θέρμανσης
CG_2270 / 1006_1806
