253

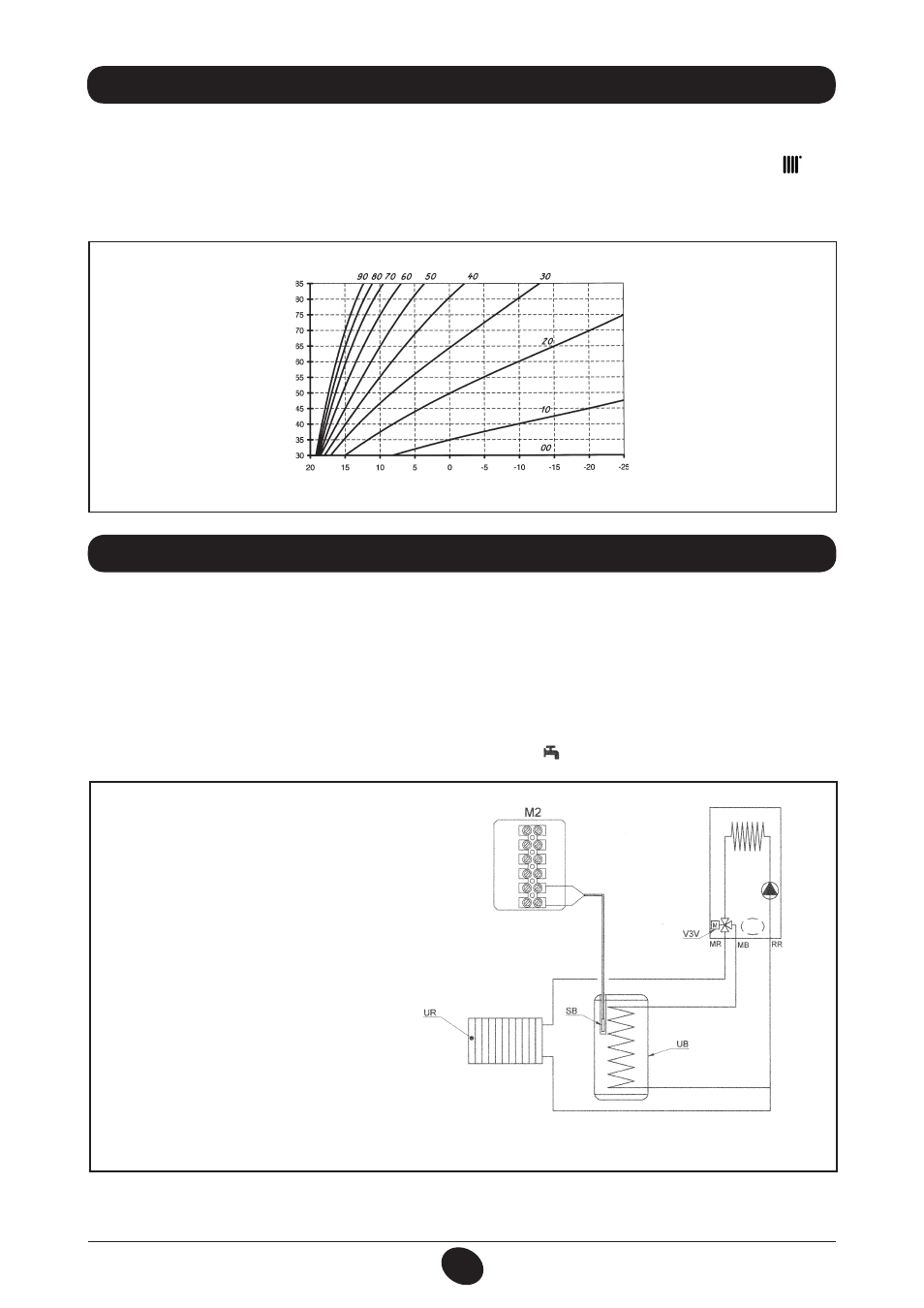

71.03982.03 - EL ΟΔΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ
26. ΣΥΝΔΕΣΗ ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΑΙΣΘΗΤΗΡΑ
Στην καλωδίωση που εξέρχεται από το ταμπλό, υπάρχουν δύο καλώδια χρώματος ΚΟΚΚΙΝΟΥ που διαθέτουν σώματα- faston κεφαλής.
Συνδέστε τον εξωτερικό αισθητήρα στα άκρα αυτών των δύο καλωδίων.
Με εξωτερικό αισθητήρα συνδεδε- μένο μπορείτε να αλλάξετε την καμπύλη “kt” (Γράφημα 2) ενεργώντας στα κουμπιά
+/-
.
ΣΗΜΕΙΩΣΗ : Στην περίπτωση εγκατάστασης σε ένα μέσο οικιακό χώρο (καλή περιμετρική μόνωση και εγκατάσταση καλοριφέρ)
συστήνεται να θέσετε την κλιματική καμπύλη “kt” στην τιμή “25”.
ΤΜ = Εύρος θερμοκρασιών παροχής
Τe = εξωτερική θερμοκρασία
Γράφημα 2
TM
Te
Καμπύλες «kt»
27. ΣΥΝΔΕΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΜΠΟΙΛΕΡ
Μοντέλο 24 - 24FF
Ο αισθητήρας NTC προτεραιότητας ζεστού νερού παρέχεται ως αξεσουάρ.
ΣΥΝΔΕΣΗ ΑΙΣΘΗΤΗΡΑ ΜΠΟΙΛΕΡ
Ο λέβητας είναι έτοιμος για τη σύνδεση ενός εξωτερικού μπόιλερ. Συνδέστε υδραυλικά το μπόιλερ όπως στην εικόνα 14. Συνδέστε τον
αισθητήρα ΝΤC προτεραιότητας νερού οικιακής χρήσης στους ακροδέκτες 5-6 της συστοιχίας ακροδεκτών Μ2. Το ευαίσθητο στοιχείο
του αισθητήρα ΝΤC πρέπει να εισαχθεί στη σχετική δεξαμενή που προβλέπεται στο ίδιο το μπόιλερ. Η ρύθμιση της θερμοκρασίας του
νερού οικιακής χρήσης (35°C...60°C) διενεργείται ενεργώντας στα κουμπιά
+/–
.
Εικόνα 14
ΥΠΟΜΝΗΜΑ:
UB ΜΟΝΑΔΑ ΜΠΟΙΛΕΡ
UR ΜΟΝΑΔΑ ΘΕΡΜΑΝΣΗΣ
V3V ΤΡΙΟΔΗ ΕΞΩΤΕΡΙΚΗ ΒΑΛΒΙΔΑ
M2 ΣΥΣΤΟΙΧΙΑ ΑΚΡΟΔΕΚΤΩΝ
ΣΥΝΔΕΣΗΣ
SB ΑΙΣΘΗΤΗΡΑΣ ΜΠΟΙΛΕΡ
ΠΡΟΤΕΡΑΙΟΤΗΤΑΣ ΖΕΣΤΟΥ ΝΕΡΟΥ
MR ΠΑΡΟΧΗ ΘΕΡΜΑΝΣΗΣ
MB ΠΑΡΟΧΗ ΜΠΟΙΛΕΡ
RR ΕΠΙΣΤΡΟΦΗ ΘΕΡΜΑΝΣΗΣ/
ΜΠΟΙΛΕΡ
ΠΡΟΣΟΧΗ :
Βεβαιωθείτε ότι η παράμετρος F03 = 03 (παράγραφος 21).
1012_0501
CG_2085 / 1101_1701
