INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
Modèles 24 - 24 FF
RACCORDEMENT DE LA SONDE DU BALLON

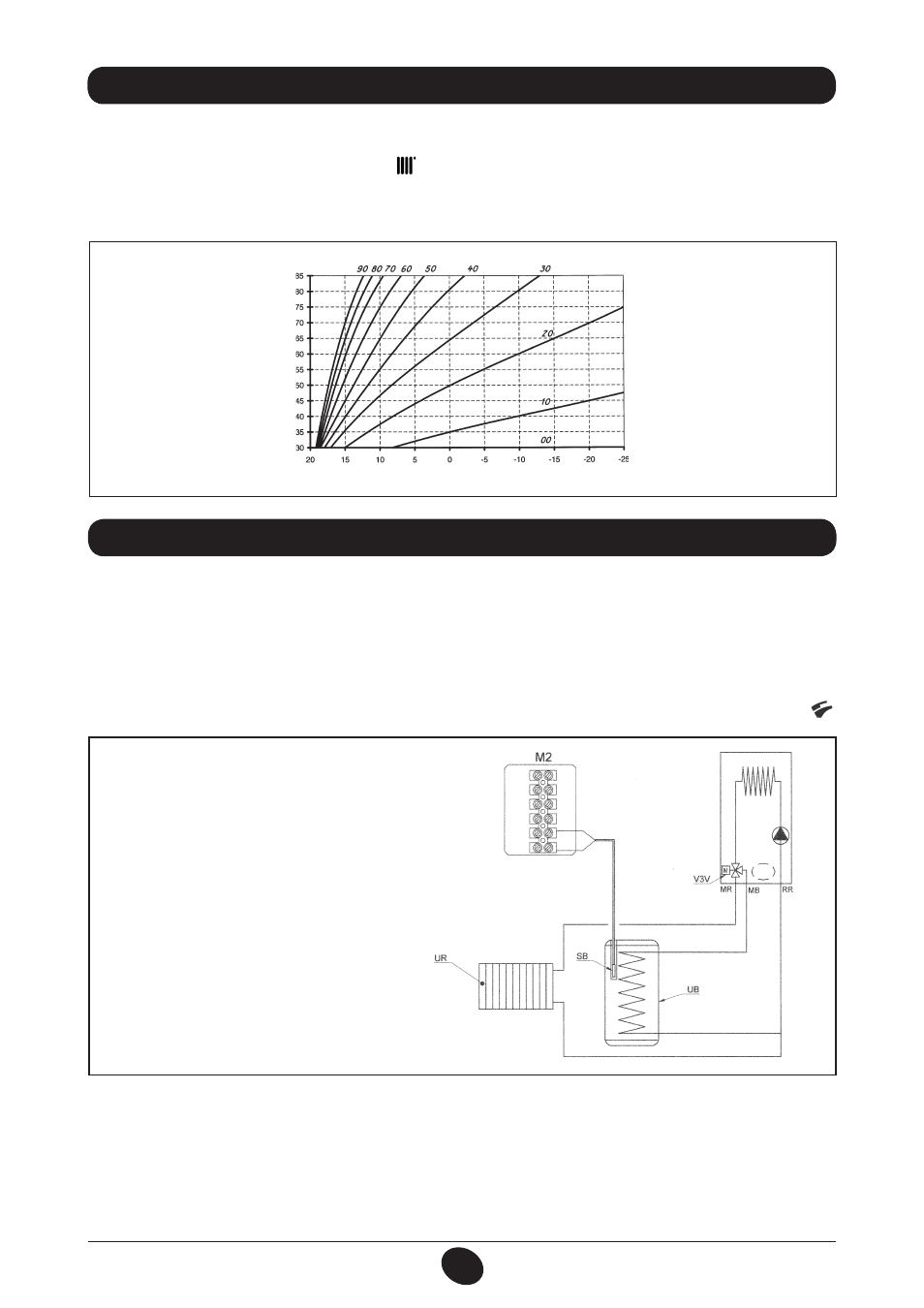

La chaudière est conçue de façon à pouvoir être raccordée à un ballon séparé. Procéder au raccordement hydraulique
du ballon comme le montre la fig. 14.
Raccorder la sonde
CTN de priorité sanitaire aux bornes 5-6 de la bornier M2. L’élément sensible de la sonde CTN doit être
installé sur le doigt de gant du ballon. Régler la température de l’eau sanitaire (35 °C...65 °C) à l’aide des touches
+
/
-
.
28. RACCORDEMENT D’UN BALLON SEPARE AVEC UN MOTEUR VANNE 3 VOIES
REMARQUE :
S’assurer que le paramètre
F03 = 03 (paragraphe 21).
Figure 14
Légende
UB installation de ballon
UR installation de chauffage
M moteur vanne trois voies
M2 bornier de raccordement
SB sonde ballon de priorité sanitaire (accessoire)
MR départ chauffage
MB départ ballon
RR retour chauffage/ballon
CG_2085 / 1101_1701
27. RACCORDEMENT DE LA SONDE EXTÉRIEURE
Le faisceau de câbles raccordé à la carte de contrôle comprend deux câbles ROUGES munis de cosses faston. Raccorder
la sonde extérieure à ces deux câbles.
Après la connexion de la sonde, les touches
+/-
permettent de modifier la courbe « kt » (Graphique 2).
NOTE : Pour une habitation ayant une isolation moyenne et équipée d’un système de chauffage à radiateurs nous con-
seillons de régler la courbe climatique “
kt” à une valeur de “25”.
TM = Plage des températures de sortie
Te = Température extérieure
Graphique 2
TM
Te
courbe “kt”
1012_0501
