INSTRUCCIONES PARA EL INSTALADOR

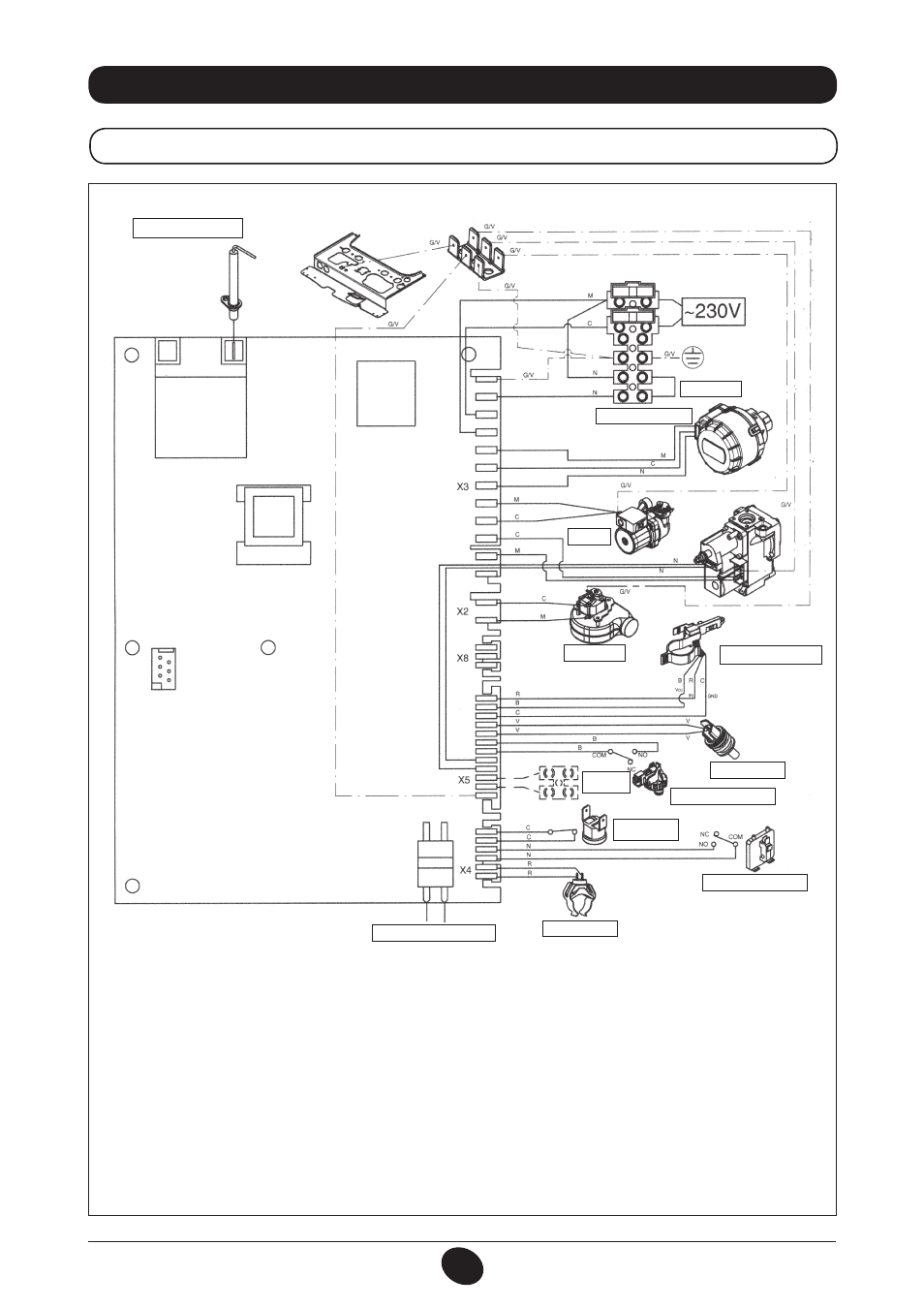

34. ESQUEMA DE CONEXIÓN DE LOS CONECTORES
24 MI FF
CG_2075 / 1001_1806
Color de los cables
C = Celeste
M = Marrón
N = Negro
R = Rojo
G/V = Amarillo/Verde
B = Blanco
V = Verde
ELECTRODO DE DETECCIÓN/
ENCENDIDO
TERMOSTATO
VÁLVULA DE TRES VÍAS
BOMBA
VENTILADOR
SENSOR DE PRIORIDAD
SANITARIO
SONDA NTC SAN..
SONDA
EXTERIOR
PRESÓSTATO HIDRÁULICO
TERMOSTATO DE
SEGURIDAD
PRESÓSTATO AIRE
SONDA NTC CALEF.
PROGRAMACIÓN
