INSTRUCTIONS DESTINÉES À L’INSTALLATEUR
REMARQUES SUR LE VASE D’EXPANSION
La chaudière est munie de série d’un vase d’expansion d’une capacité de 6 litres, avec une pression de précharge de 1 bar.
Le volume d’eau total maximum de l’installation est déterminé en fonction de la pression hydrostatique et d’une température
moyenne de l’eau de 80°C (départ : 95°C retour : 75°C).
Pression hydrostatique (m)
5
6
7
8
9
10
Volume maximum installation (l)
110
105
95
85
77
70
AVERTISSEMENT
Raccorder soigneusement les canalisations d’eau à la chaudière (couple de serrage maximum de 30 Nm).
G”3/4 DEPART CHAUFFAGE
G”1/2 SORTIE EAU CHAUDE SANITAIRE
G”3/4 RETOUR CHAUFFAGE
G”1/2 ENTREE EAU CHAUDE SANITAIRE
G”3/4 GAZ
G”3/4 DEPART SERPENTIN BALLON

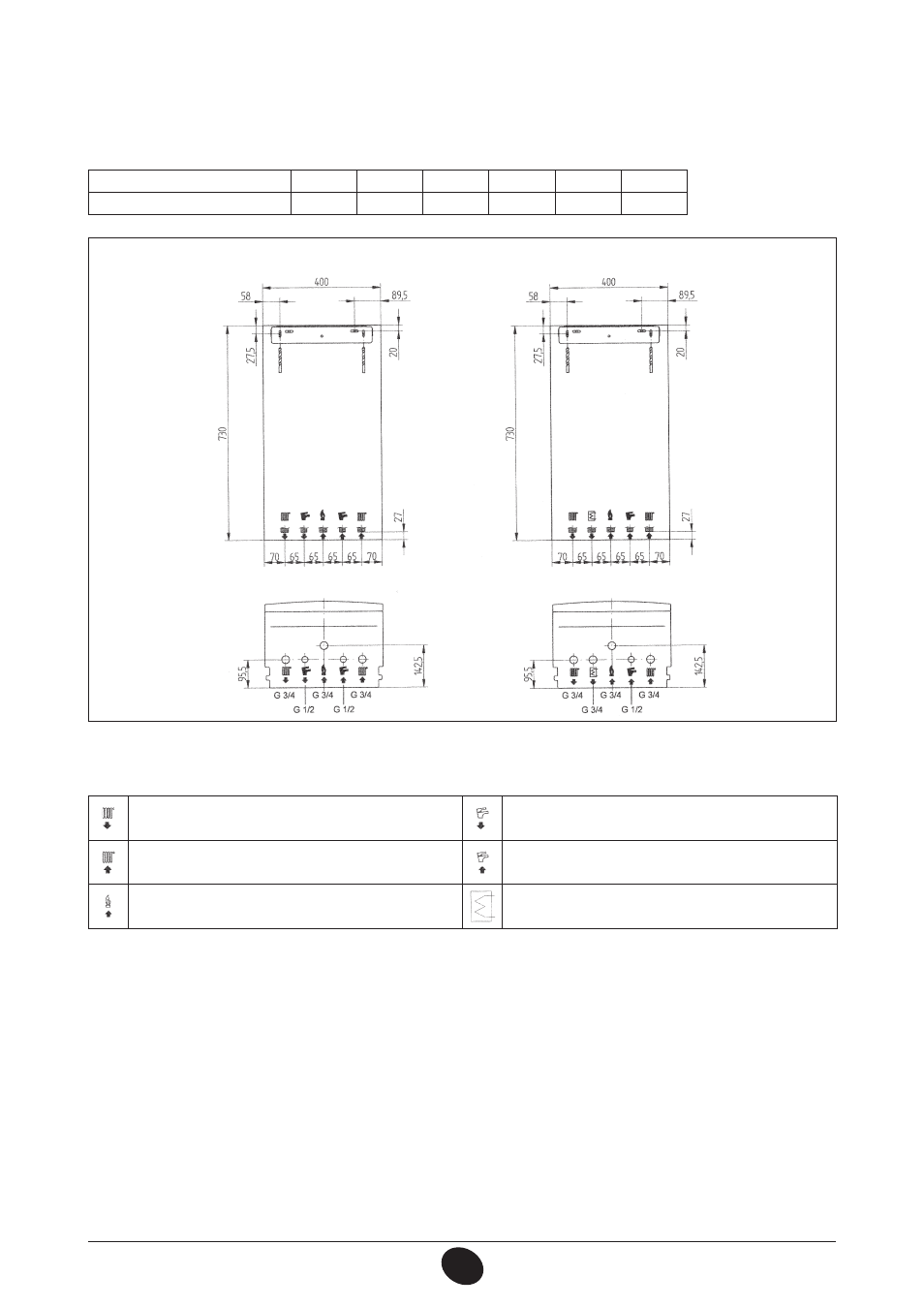

Figure 4
CG_2263 / 1007_1403
24 MI - 24 MI VMC - 24 MI FF
24 - 24 FF
Un kit barrette
de robinetterie
est disponible.
