71.03982.03 - BG
ИНСТРУКЦИИ ЗА ИНСТАЛАТОРА
24 MI

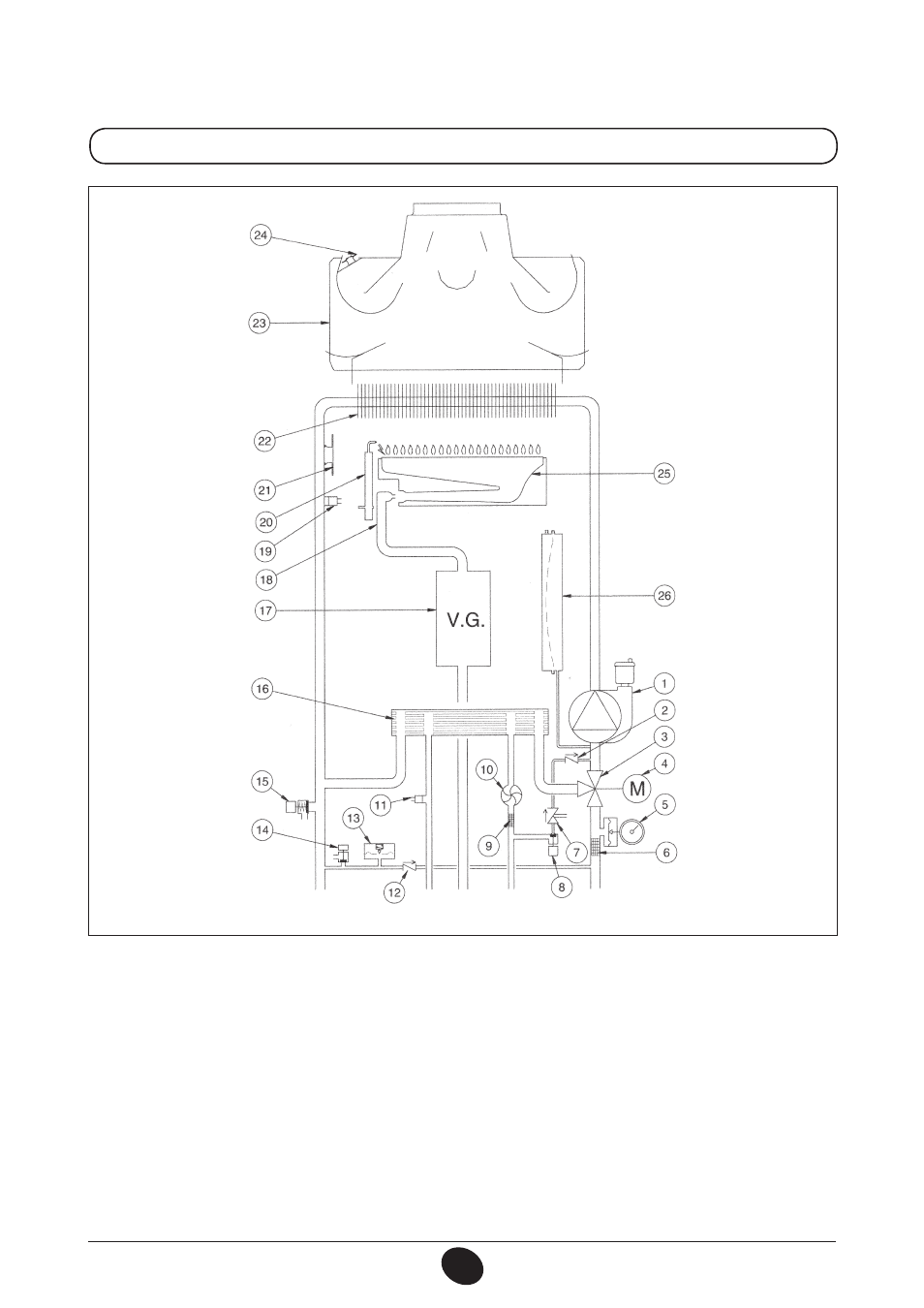

Легенда:
1 Помпа със сепаратор за въздух
2 Невъзвратен клапан
3 Трипътен вентил
4 Мотор трипътен вентил
5 Манометър
6 Филтър на отоплителния кръг
7 Дисконектор
8 Кран за пълнене на котела
9 Филтър на студената битова вода
10 Сензор за предимство на битовата гореща вода
11 Сонда NTC на битовия кръг
12 Невъзвратен клапан на автоматичен байпас
13 Хидравличен пресостат
14 Кран за източване на котела
15 Предпазен клапан
16 Ламелен воден топлообменник
17 Газов вентил с диафрагма
18 Газова рампа с дюзи
19 Сонда NTC отопление
20 Електрод за запалване/контрол на пламъка
21 Защитен термостат
22 Топлообменик вода-димни газове
23 Колектор на димните газове
24 Термостат на димните газове
25 Горелка
26 Разширителен съд
Фигура 18
Подаване към
отопление
Изход
битова
топла вода
Газ
Вход
битова
вода
Връщане от
отопление
