РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА 71.03982.03 - RU

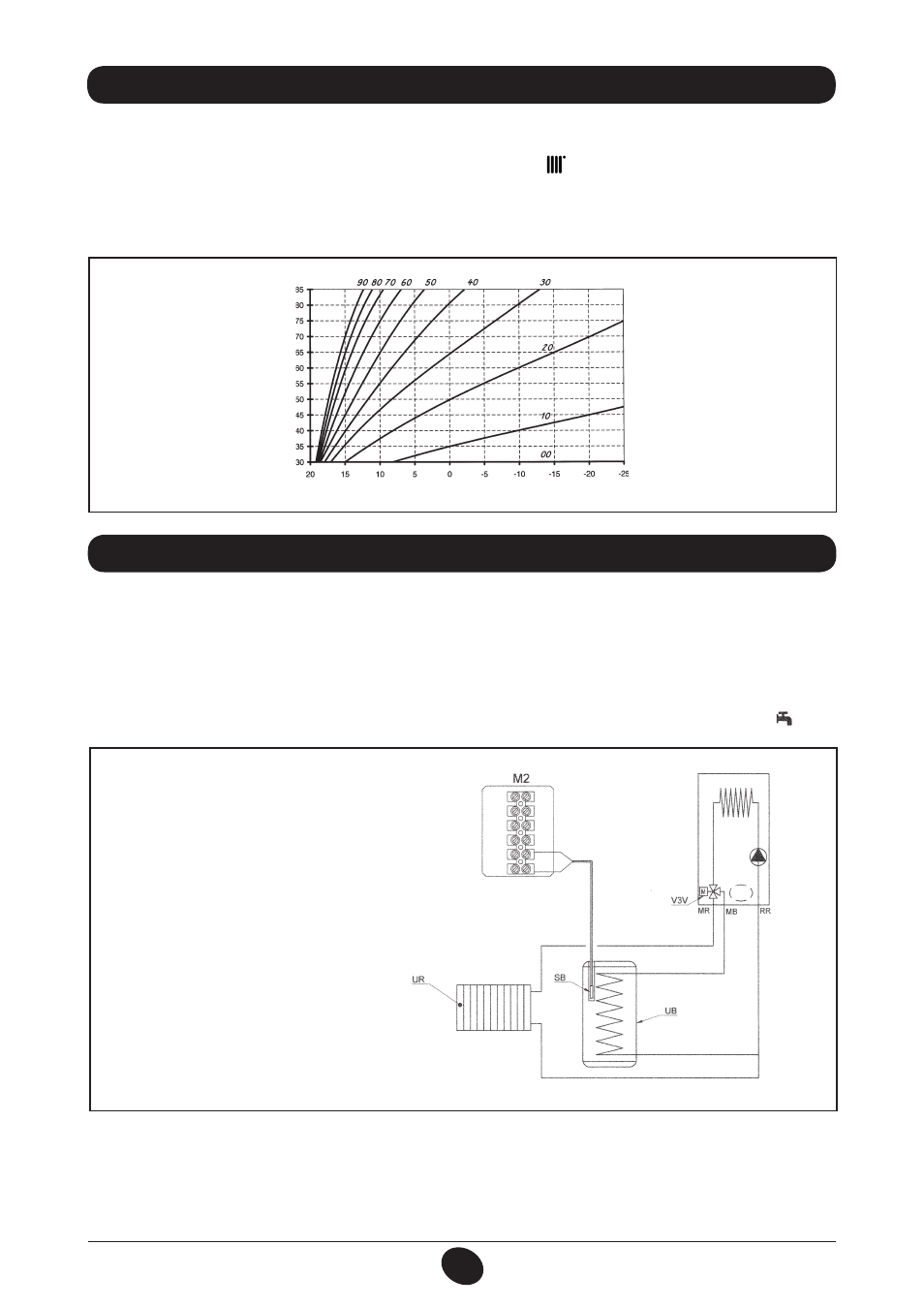

26. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ
Из проводов, которые выходят из приборного щитка, два провода КРАСНОГО цвета оснащены изолированными ножевыми
контактами. Подсоединить датчик уличной температуры к данным проводам.
При подсоединенном датчике уличной температуры с помощью кнопок
+/-
можно установить заданный коэффициент
дисперсии Kt (график 2).
ВАЖНО : В случае установки в небольших жилых помещениях (с хорошей изоляцией и системой с радиаторами) советуем
выставить значение климатической кривой “kt” равное “25”.
27. СОЕДИНЕНИЕ НАРУЖНОГО БЛОКА БОЙЛЕРА
Модель 24 - 24FF
Датчик ГВС поставляется как принадлежность.
ПОДКЛЮЧЕНИЕ ДАТЧИКА ГВС
Котел подготовлен к соединению внешнего бойлера. Гидравлически соединить бойлер, как показано на рис. 14. Подключить
датчик ГВС к клеммам 5-6 клеммника M2. Чувствительный элемент датчика ГВС должен помещаться в специальный приямок
на самом бойлере. Регулирование температуры горячей воды (35 °C...60 °C) выполняется при помощи кнопок
+/–
.
ВНИМАНИЕ:
Проверить, чтобы параметр F03 = 03 (параграф 21).
TM = температура воды на подаче в систему отопления
Te = температура наружного воздуха График 2
TM
Te
curbe „kt“
1012_0501
Рис. 14
СИСТЕМА ОБОЗНАЧЕНИЙ
UB БЛОК БОЙЛЕРА
UR БЛОК ОТОПЛЕНИЯ
V3V НАРУЖНЫЙ ТРЕХХОДОВОЙ
КЛАПАН
M2 СОЕДИНИТЕЛЬНЫЙ КЛЕММНИК
SB ДАТЧИК ГВС
MR ПОДАЧА ОТОПЛЕНИЯ
MB ПОДАЧА БОЙЛЕРА
RR ВОЗВРАТ ОТОПЛЕНИЯ/ БОЙЛЕРА
CG_2085 / 1101_1701
