安装维修保护说明
71.03982.03 - CN

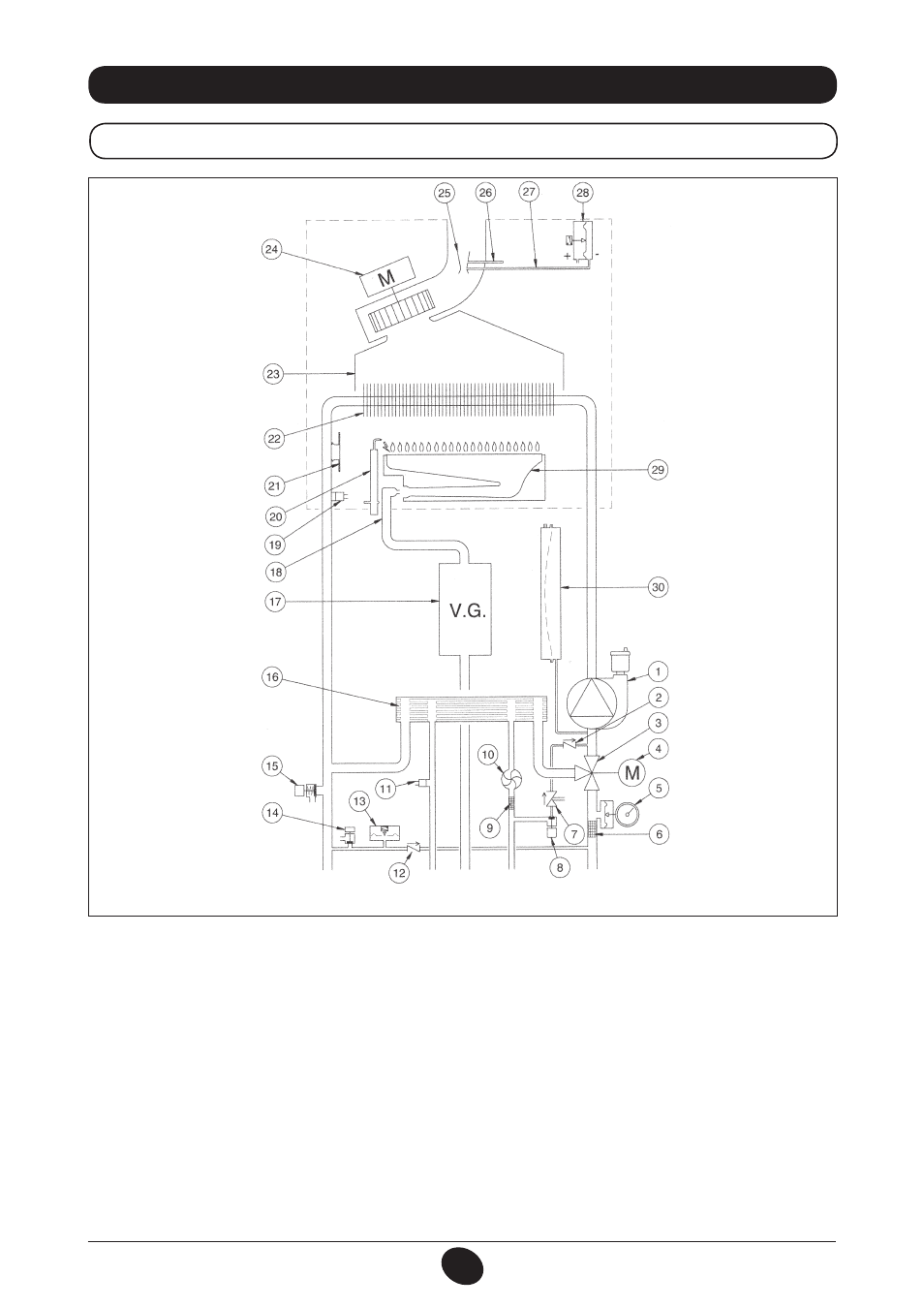

33. 电路功能图
24 MI FF
说明:
1 带空气分离器的泵机
2 非回水阀
3 三通阀
4 三通阀电机
5 压力计
6 可拆卸热回路过滤器
7 止回阀
8 锅炉充气阀
9 可拆卸冷水过滤器
10 优先探水传感器
11 水温NTC探头
12 自动旁通止回阀
13 液压恒压器
14 锅炉排气阀
15 安全阀
16 钢板热水交换器
17 带煤气隔片的气阀
18 带喷嘴的煤气输送管道
19 采暖NTC探头
20 点火电极/火焰检测
21 安全温控器
22 气水换热器
23 烟囱
24 风机
25 文杜里
26 正压接头
27 负压接头
28 空气恒压器
29 燃烧箱
30 膨胀水箱
图 17
供热出水
出水
煤气 进水
供热回水
CG_2269 / 1006_1805
