71.03982.03 - RO INSTRUCŢIUNI DESTINATE INSTALATORULUI

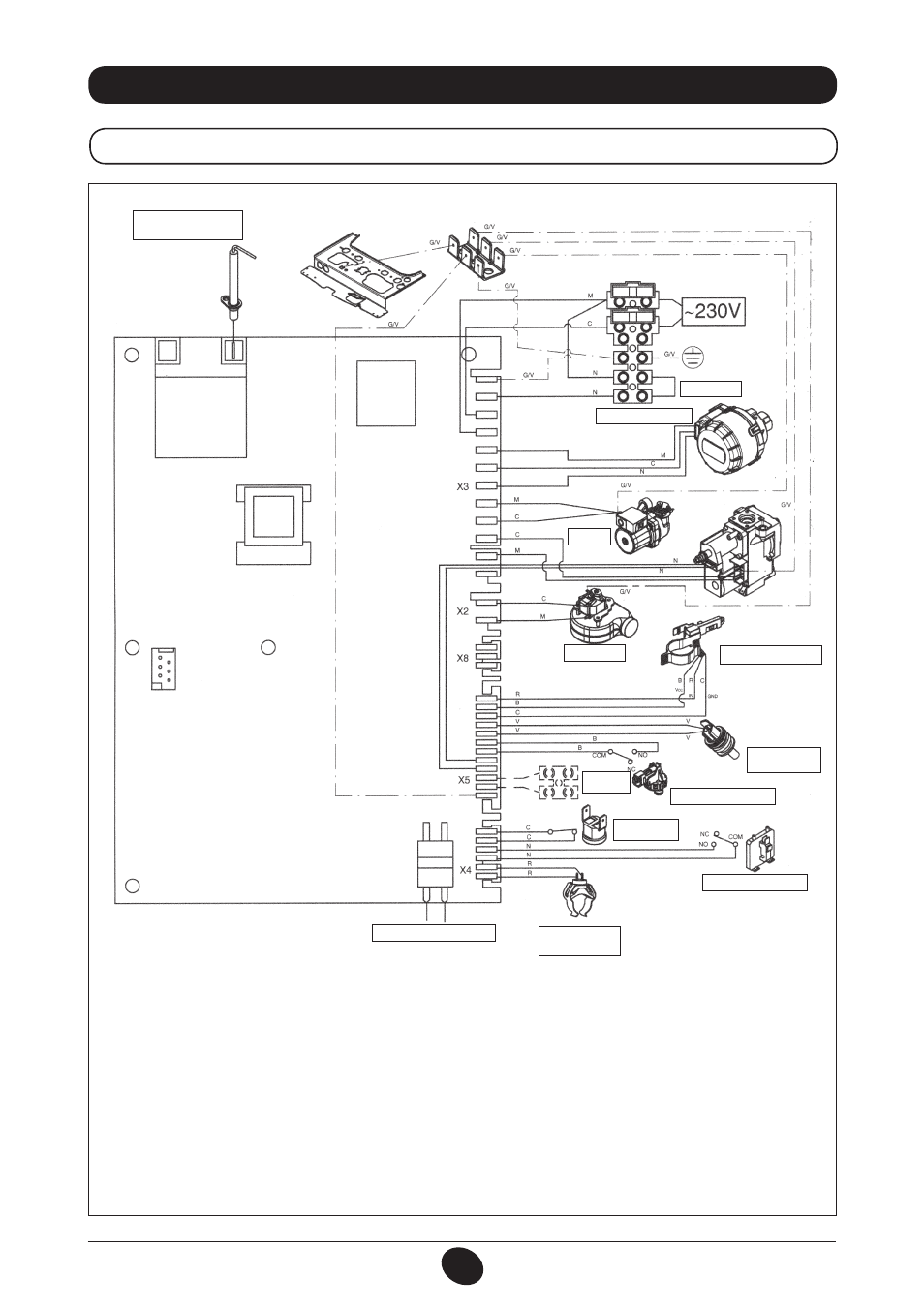

34. DIAGRAMĂ CUPLARE CONECTORI
24 MI FF
CG_2075 / 1001_1806
ELECTROD DE APRINDERE/
DETECTARE A FLĂCĂRII
TERMOSTAT
VANĂ CU TREI CĂI
POMPĂ
VENTILATOR SENZOR PRIORITAR APĂ
MENAJERĂ
SONDĂ NTC
CIRCUIT DE APĂ
MENAJERĂ
SONDA
EXTERNĂ
PRESOSTAT HIDRAULIC
TERMOSTAT DE
SIGURANŢĂ
PRESOSTAT AER
SONDĂ NTC CIRCUIT
DE ÎNCĂLZIRE
PROGRAMARE
Culoare cabluri
C = Albastru
M = Maro
N = Negru
R = Roşu
G/V = Galben/Verde
B = Alb
V = Verde
