Insertar la unidad palpadora
Ajustar la distancia de trabajo con la regla de montaje (ID 772141-01).
Apretar uniformemnte los tornillos; M6: M
d
= 8 Nm; M5: M
d
= 5 Nm.
Se debe cumplir con la distancia de trabajo en toda la longitud de
medición.
Si es posible, conectar ambos bloqueos de transporte con la abrazadera,
desplazar el cabezal por la superficie de montaje y atornillarlo levemente.
Inserting the scanning unit

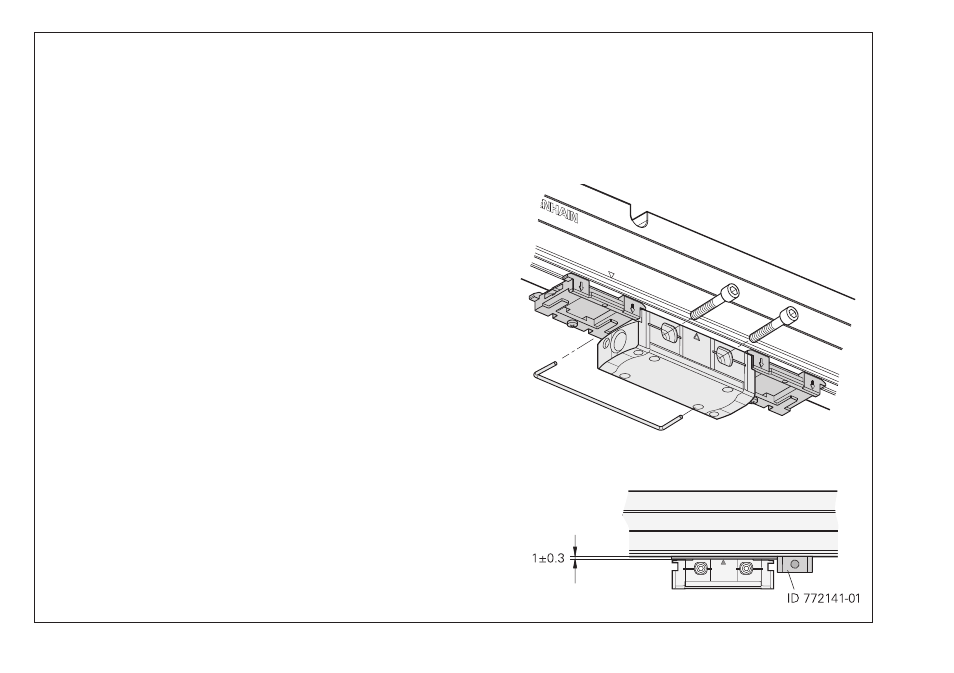

Set the scanning gap with the mounting gauge (ID 772141-01).
Tighten the screws evenly. M6: M
d
= 8 Nm; M5: M
d
= 5 Nm.
The scanning gap must be maintained over the entire measuring length.
If possible, connect both shipping braces with the clip, then slide the
scanning unit on the mounting surface and lightly tighten the screws.
Remove the shipping brace.
