- 12 -

Poner en marcha el PNOZ mc8p

Preparativos para la puesta en marcha:
Al preparar la puesta en marcha hay que
tener en cuenta:

Atención: extraer e insertar el
módulo de ampliación PNOZ mc8p
sólo cuando se encuentre sin
tensión
.

Importante: durante la instalación,
es imprescindible observar los
requisitos establecidos en IEEE
802.3u, así como la guía de instala-
ción (Installation Guide) redactada
por la organización IAONA.

• Con relación a los cables de conexión y

conectores se deben cumplir los
siguientes requisitos mínimos:
- Utilice exclusivamente cables y

conectores Ethernet aptos para
aplicaciones industriales.

- Utilice exclusivamente cables de par

trenzado con doble apantallamiento y
conectores RJ45 apantallados
(conectores aptos para aplicaciones
industriales).

- Cables 10BaseT o 100BaseTX

conforme al estándar Ethernet (mín.
categoría 5).

• Medidas de protección contra

interferencias
Observe las condiciones establecidas
para el uso industrial de Ehternet (IEEE
802.3u).

Preparar el dispositivo para su funciona-
miento:
Asignar la dirección IP en su

ordenador
- Puede consultar el modo de proceder

en las instrucciones de uso de su
sistema operativo.

- Ajuste la dirección IP, por ejemplo

192.168.0.1 con la máscara de subred
255.255.255.0.

Ajustar la dirección IP del módulo de

ampliación
- La dirección IP del PNOZ mc8p se

ajusta con los interruptores DIP de la
parte frontal.

- Atención: sólo se debe ajustar la

dirección IP cuando no hay tensión.

- Los tres primeros bytes de la dirección

IP son:
Dirección IP: 192.168.0
Máscara de subred: 255.255.255.0

- Con los interruptores DIP se configura

el último byte. Rango de valores: 1 ...
255
Atención: no utilice la misma
dirección-IP para el PNOZ mc8p que
para el ordenador.

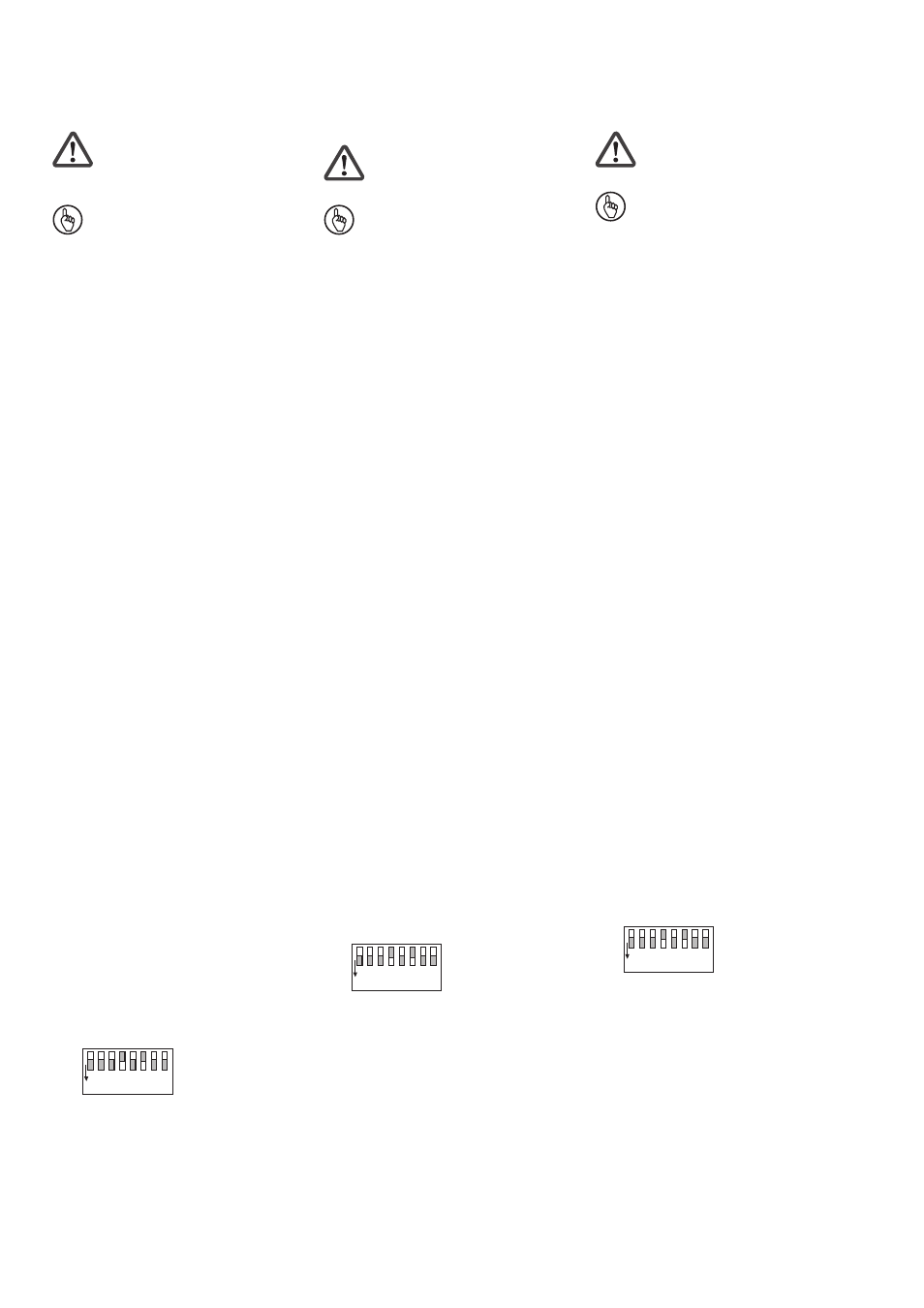

- Ejemplo:

Interruptor DIP: 00010100 (20 decimal)

1 2 3 4 5 6

8

7

ON

(MSB)

(LSB)

Dirección IP: 192.168.0.20

• Conecte la tensión de alimentación en el

dispositivo base:
Bornes 24 V y A1 (+): + 24 V CC
Bornes 0 V y A2 (-): 0 V

Messa in funzione del PNOZ mc8p

Preparazione della messa in funzione:
Durante la preparazione alla messa in
funzione occorre considerare quanto
segue:

Attenzione! Inserire e disinserire il
modulo di espansione PNOZ mc8p
soltanto in assenza di tensione.

Importante: In fase di installazione
attenersi ai requisiti richiesti dallo
standard IEEE 802.3u e
dall’Installation Guide dell’associazio-
ne IAONA.

• Devono essere rispettati i seguenti

requisiti minimi per cavi di collegamento e
connettori:
- Impiegare esclusivamente cavi e

connettori Ethernet adatti ad applicazio-
ni industriali.

- Impiegare esclusivamente cavi twisted-

pair a doppia schermatura e connettori
RJ45 schermati (connettore
industriale).

- Cavi 10BaseT o cavi 100BaseTX

conformi allo standard Ethernet
(min. categoria 5)

• Misure di soppressione delle interferenze

Attenersi i requisiti richiesti per l’impiego
industriale di Ethernet (IEEE 802.3u).

Preparazione all’uso del dispositivo:
Assegnare un indirizzo IP al proprio

PC
- Per la procedura consultare le

istruzioni d’uso del proprio sistema
operativo.

- Impostare l’indirizzo IP, ad es.

192.168.0.1 con la subnet mask
255.255.255.0.

Impostare l’indirizzo IP del modulo di

espansione
- L’indirizzo IP del PNOZ mc8p viene

impostato con i selettori DIP sulla parte
frontale.

- Nota bene: impostare l’indirizzo IP solo

in assenza di tensione.

- I primi tre byte dell’indirizzo IP sono:

Indirizzo IP: 192.168.0
Subnet mask: 255.255.255.0

- Con i selettori DIP viene configurato

l’ultimo byte. Campo valori: 1 ... 255
Nota bene: non impiegare per
l’indirizzo IP del PNOZ mc8p lo stesso
indirizzo-IP assegnato al PC.

- Esempio:

Selettore DIP: 00010100 (20 decimale)

1 2 3 4 5 6

8

7

ON

(MSB)

(LSB)

Indirizzo IP: 192.168.0.20

• Applicare la tensione di alimentazione al

dispositivo base:
Morsetti 24 V e A1 (+): + 24 V DC
Morsetti 0 V e A2 (-): 0 V

PNOZ mc8p in gebruik nemen

Ingebruikneming voorbereiden:
Neem bij de voorbereiding van de in-
gebruikneming de volgende zaken in acht:

Let op! De uitbreidingsmodule
PNOZ mc8p alleen in de
spanningsloze toestand uittrekken
en plaatsen.

Belangrijk: Neem bij de installatie
altijd de eisen in acht van de IEEE
802.3u en de Installation Guide van
de gebruikersorganisatie IAONA.

• Er dient te worden voldaan aan de

volgende minimumeisen aan de
verbindingskabels en stekkers:
- Gebruik uitsluitend voor de industrie

geschikte Ethernet-kabels en stekkers.

- Gebruik uitsluitend dubbel afge-

schermde twisted pair-kabels en
afgeschermde RJ45-stekkers (indus-
triële stekkers).

- 10BaseT-kabels of 100BaseTX-kabels

volgens Ethernet-norm (min. catego-
rie 5)

• Veiligheidsmaatregelen bij storingen

Houdt u aan de eisen voor het industriële
gebruik van Ethernet (IEEE 802.3u).

Bedrijfsklaar maken:
IP-adres toekennen op uw PC

- Zie voor de werkwijze de handleiding

van uw besturingssysteem.

- Stel het IP-adres, bijv. 192.168.0.1, in

met het subnetmask 255.255.255.0.

IP-adres van de uitbreidingsmodule

instellen
- Het IP-adres van de PNOZ mc8p

wordt mit DIP-schakelaars op het front
ingesteld.

- Let u op het volgende: Stel het IP-

adres alleen in in spanningsloze
toestand.

- De eerste drie bytes van het IP-adres

zijn:
IP-adres: 192.168.0
Subnetmask: 255.255.255.0

- Met de DIP-schakelaars wordt de

laatste byte geconfigureerd.
Waardebereik: 1 ... 255
Let u op het volgende: Gerbuik voor
het IP-adres van PNOZ mc8p niet
hetzelfde IP-adres als voor de PC.

- Voorbeeld:

DIP-schakelaar: 00010100

1 2 3 4 5 6

8

7

ON

(MSB)

(LSB)

(20 decimaal)
IP-adres: 192.168.0.20

• Sluit de voedingsspanning aan op de

basismodule:
klemmen 24 V en A1 (+): + 24 V DC
klemmen 0 V en A2 (-): 0 V
