Pruebas de fibras en modo Avanzado
66 OTDR
Para adquirir curvas:
1. Limpie adecuadamente los conectores (consulte Limpieza y conexión
de fibras ópticas en la página 26).
2. Conecte una fibra al puerto del OTDR.
Si la unidad está equipada con dos puertos del OTDR, asegúrese de
conectar la fibra al puerto adecuado (monomodo, monomodo activo
o multimodo), en función de la longitud de onda que pretenda usar.

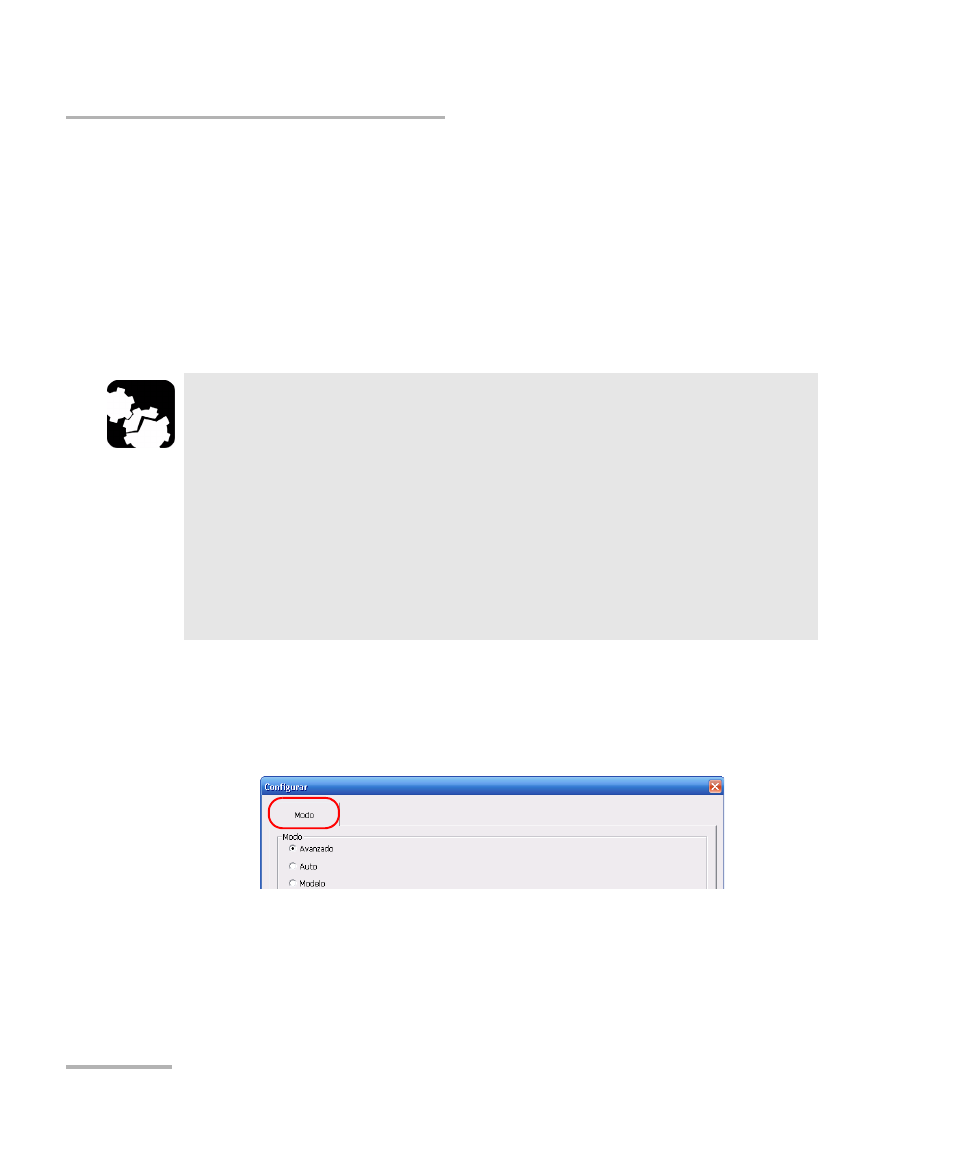

3. Seleccione el modo Avanzado.
3a. En la ventana principal, pulse Parámetros y, a continuación,
seleccione la ficha Modo.
3b. En Modo, seleccione Avanzado.
P
RECAUCIÓN
No conecte nunca una fibra activa al puerto del OTDR sin una
configuración adecuada.
Cualquier potencia óptica de entrada que vaya de –65 dBm a
–40 dBm afectará a la adquisición OTDR. La forma en que se verá
afectada la adquisición varía según el ancho de pulso seleccionado.
Cualquier señal de entrada mayor que –20 dBm podría dañar el
OTDR de forma permanente. Para pruebas de fibra activa, consulte
las especificaciones del puerto SM activo para ver las características
del filtro integrado.
