Análisis de curvas y eventos
142 OTDR
Uso de los controles del zoom
Para ver partes específicas del gráfico:
1. En la pantalla de curvas, arrastre el icono con forma de lupa al área en
la que desee ajustar el zoom.
2. Seleccione el tipo deseado de zoom.
3. Pulse el botón correspondiente al comportamiento deseado tantas
veces como sea necesario.
Para realizar una ampliación automática del evento seleccionado:
1. En la ventana principal, seleccione la ficha Gráfico y pulse el botón
Evento.
2. En la tabla de eventos, seleccione el evento deseado.
3. Pulse para ajustar automáticamente el factor de zoom.
Para aplicar el mismo factor de zoom y posiciones de los
marcadores a todas las curvas abiertas:
En la ventana principal, seleccione la ficha Gráfico y pulse
.
Para volver a la vista de gráfico completo:
Pulse el botón
.

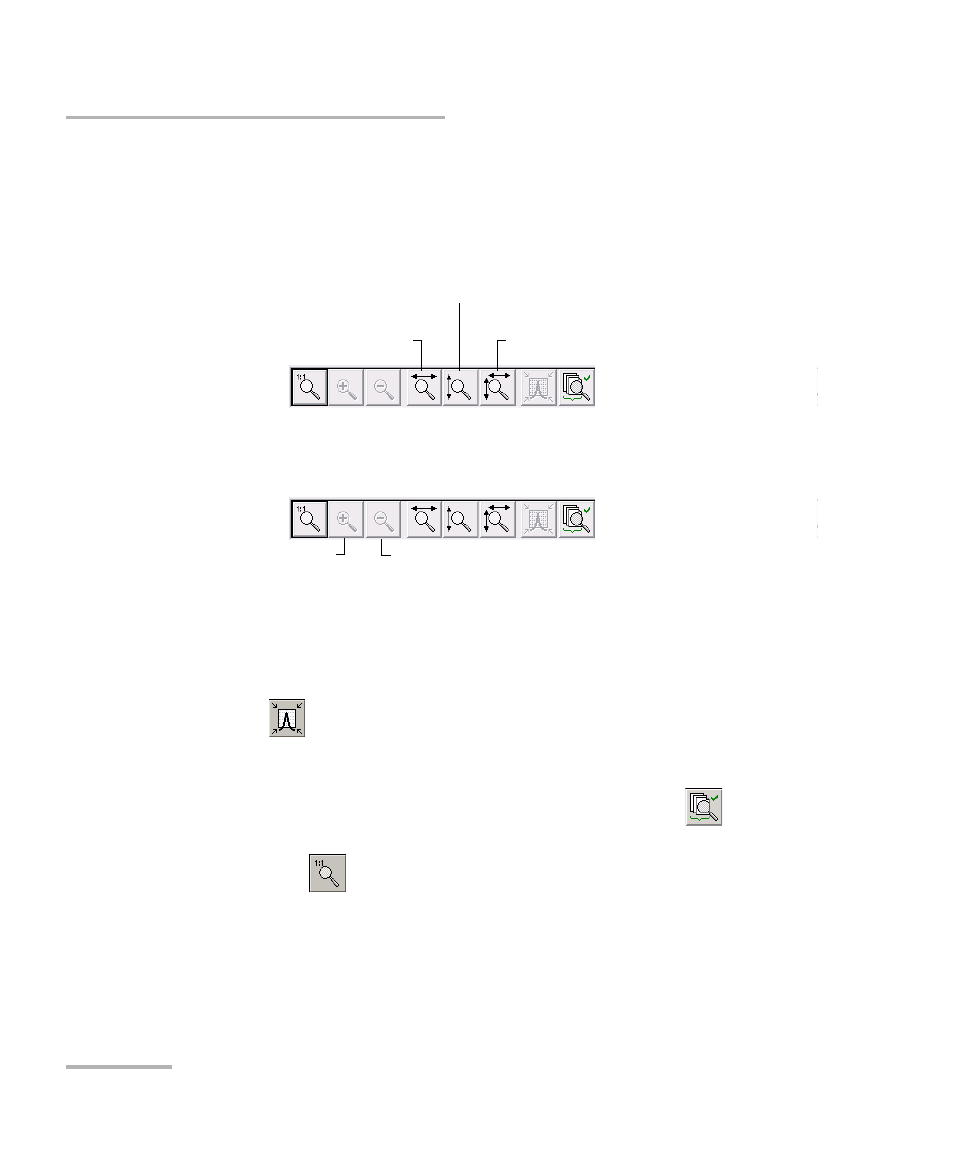

Mover el zoom sólo a lo largo del eje vertical
Mover el zoom sólo a lo largo del eje horizontal Mover el zoom a lo largo de ambos ejes
Ampliar Reducir
