Primeros pasos con el OTDR
OTDR 15
Inserción y extracción de módulos de comprobación
³
(modelo con ocho ranuras) La pegatina de identificación debe
estar boca arriba y los pines de conexión a la derecha del orificio
del tornillo de retención.
Nota: Si está usando módulos más grandes o más pesados, colóquelos lo más
cerca posible de la parte inferior de la unidad.
4. Inserte los bordes salientes del módulo dentro de las rendijas de la
ranura del módulo del receptáculo.
5. Empuje el módulo hasta el fondo de la ranura hasta que el tornillo
de retención haga contacto con la carcasa del receptáculo.
6. Coloque el FTB-500 de tal manera que su panel izquierdo quede
mirando hacia usted.

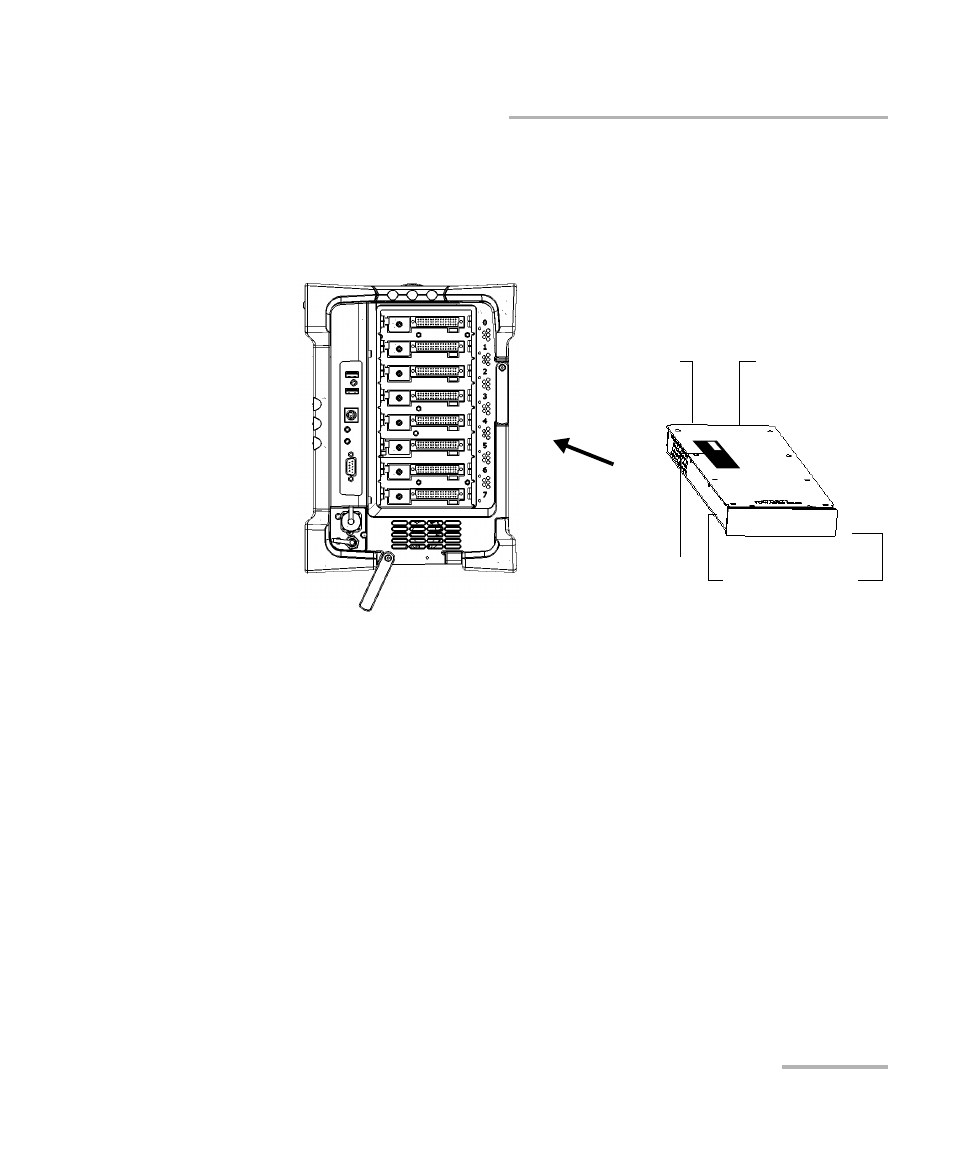

Bordes salientes en
la parte inferior
Pegatina de
identificación
boca arriba
Pines de
conexión en la
parte trasera Orificio del tornillo
de retención en la
parte trasera
Panel derecho del
FTB-500
