Verificación del OTDR
Si los resultados exceden la “máxima especificación permitida”
(consulte el certificado de calibración que se suministró con el producto),
el rendimiento se verá afectado. Es posible que la causa sea un conector
de salida dañado.
Para lograr una zona muerta adecuada, la reflectancia del conector de
salida debe estar por debajo de los –35 dB. Si la reflectancia está por
encima de los –35 dB (por ejemplo, –20), la causa de la zona muerta
incorrecta será una mala conexión. Si éste fuera el caso, limpie con
cuidado el conector. Si el problema persiste, cambie el conector de salida.
Si tampoco así consigue solucionar el problema, devuelva el OTDR a
EXFO.
Nota: Esto no afecta a la precisión de las medidas de distancia o pérdida.
Para medir el rango dinámico:
1. Conecte el OTDR como se indica a continuación. También son
posibles otras configuraciones como, por ejemplo, la detallada en
la sección que explica cómo determinar el alcance de la medición,
si usa la longitud de fibra más corta de esta configuración. En todos
los casos, la fibra debe tener diversas secciones de longitud superior
a 2 km, una pérdida no superior a 8 dB y una atenuación media no
superior a 1 dB/km.
Compruebe que el puerto del OTDR y los conectores estén bien
limpios y que la configuración de la fibra sea precisa (IOR, factor
helicoidal y RBS).

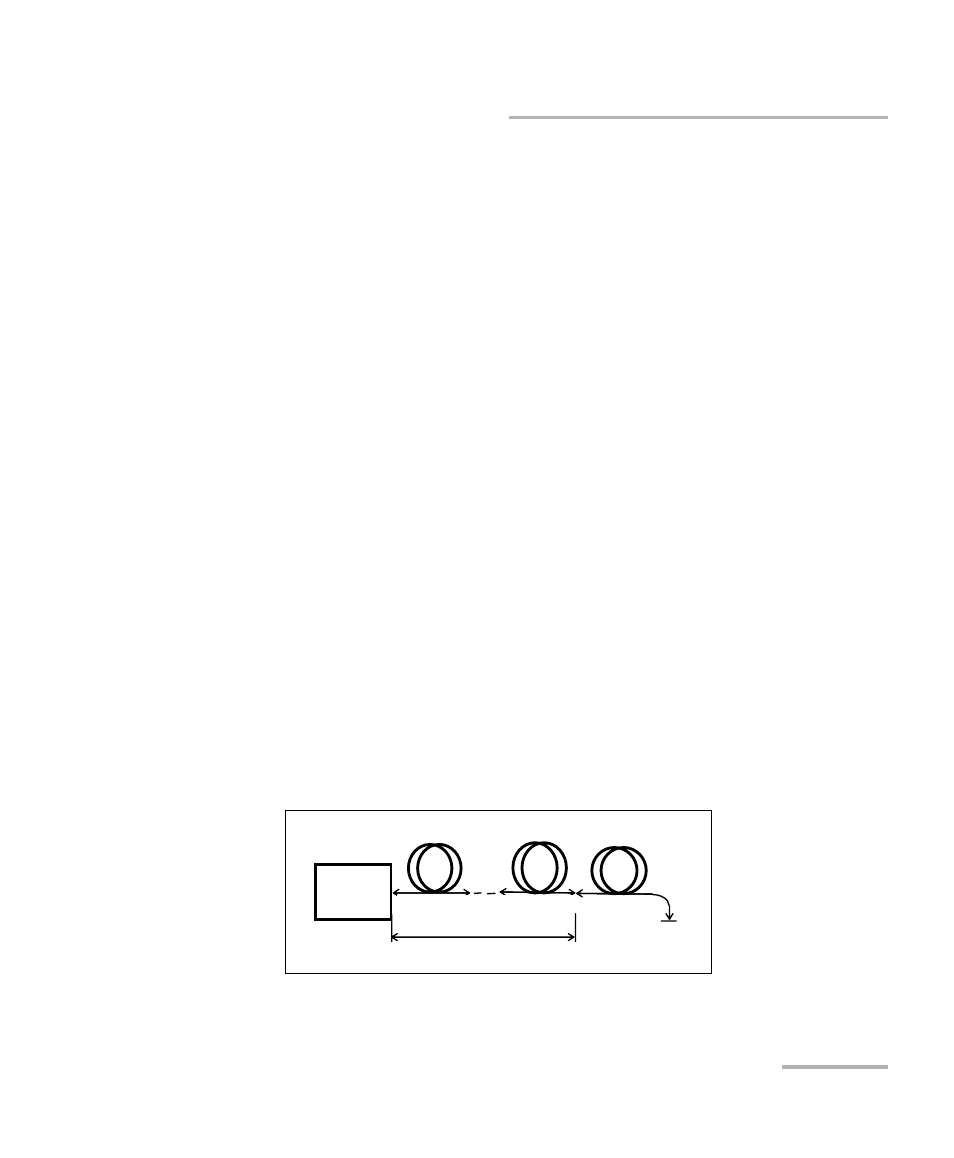

1 to M reels of fiber
( Add as needed )
OTDR
2km or more
Fiber End
2km or more
2 km o
superior
2 km o
superior
Extremo
de la fibra 1 a M bobinas de fibra
(añadir según sea necesario)
