Primeros pasos con el OTDR
18 OTDR
Inserción y extracción de módulos de comprobación
Para extraer un módulo del FTB-500:
1. Salga de ToolBox y apague la unidad.
2. Coloque el FTB-500 de tal manera que el panel izquierdo quede
mirando hacia usted.
3. Gire el tornillo de retención en sentido contrario a las agujas del reloj
hasta que se detenga.
El módulo se soltará lentamente de la ranura.
4. Coloque el FTB-500 de tal manera que el panel derecho quede
mirando hacia usted.

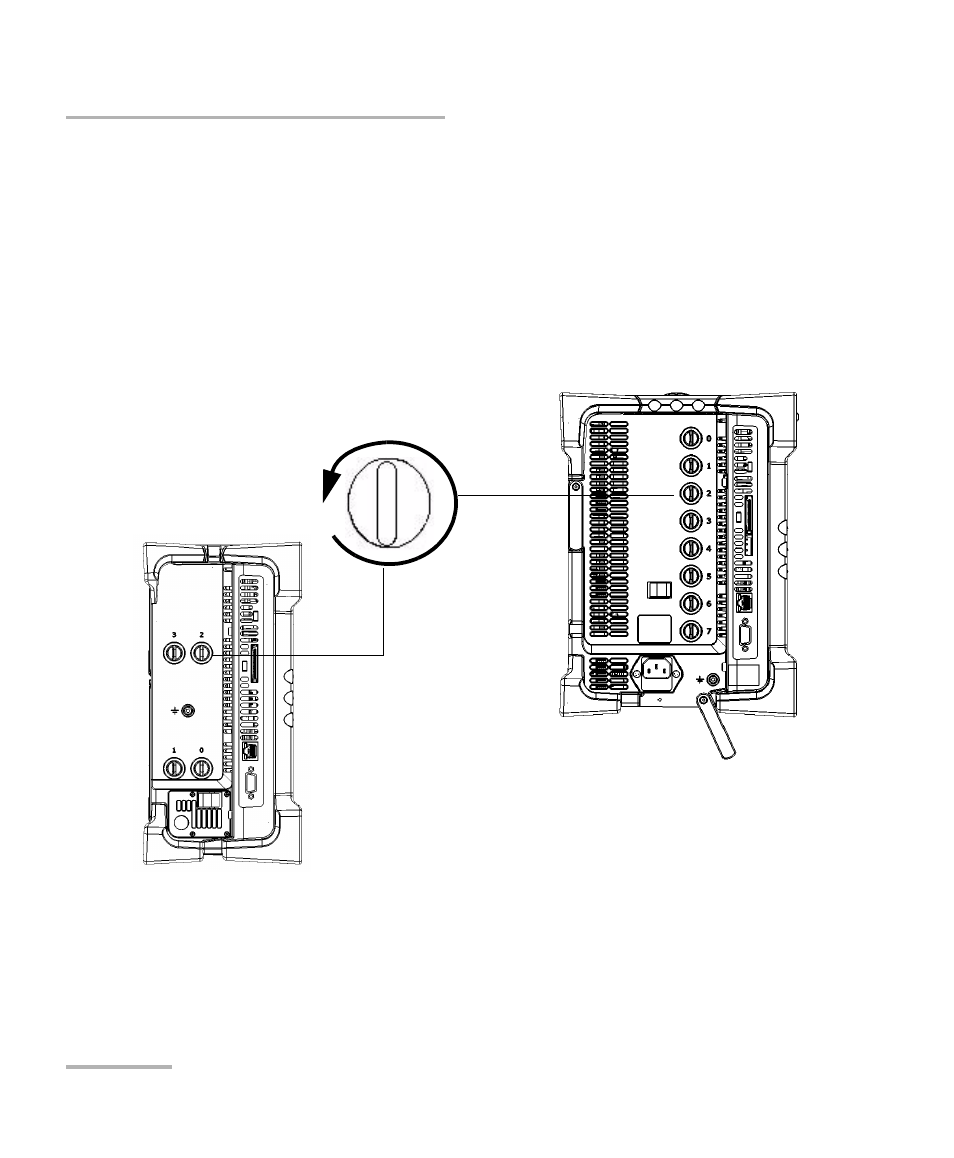

Gire los topes del tornillo de retención en
sentido contrario a las agujas del reloj
Panel izquierdo del FTB-500
