Análisis de curvas bidireccionales
240 OTDR
Creación de archivos de curva bidireccional
Cuando se abren dos curvas en la utilidad de análisis bidireccional, la
curva A->B se coloca a la izquierda y la curva B->A a la derecha. Si el
análisis no puede hacer coincidir las curvas, aparecerán mensajes de error
o advertencia. Se mostrará un mensaje si existen incoherencias en la tabla
de eventos, longitud de onda, índice de refracción, factor helicoidal o
coeficiente de retrodifusión Rayleigh.
Nota: Las curvas A->B y B->A se muestran en modo de vista completa (factor de
zoom 1:1).
Para crear un archivo de curva bidireccional:
1. Si es necesario, cierre la ventana pulsando el botón Cerrar en la barra
de botones.
La aplicación le avisará si tiene algunos archivos por guardar.
2. En la barra de botones, pulse Abrir.

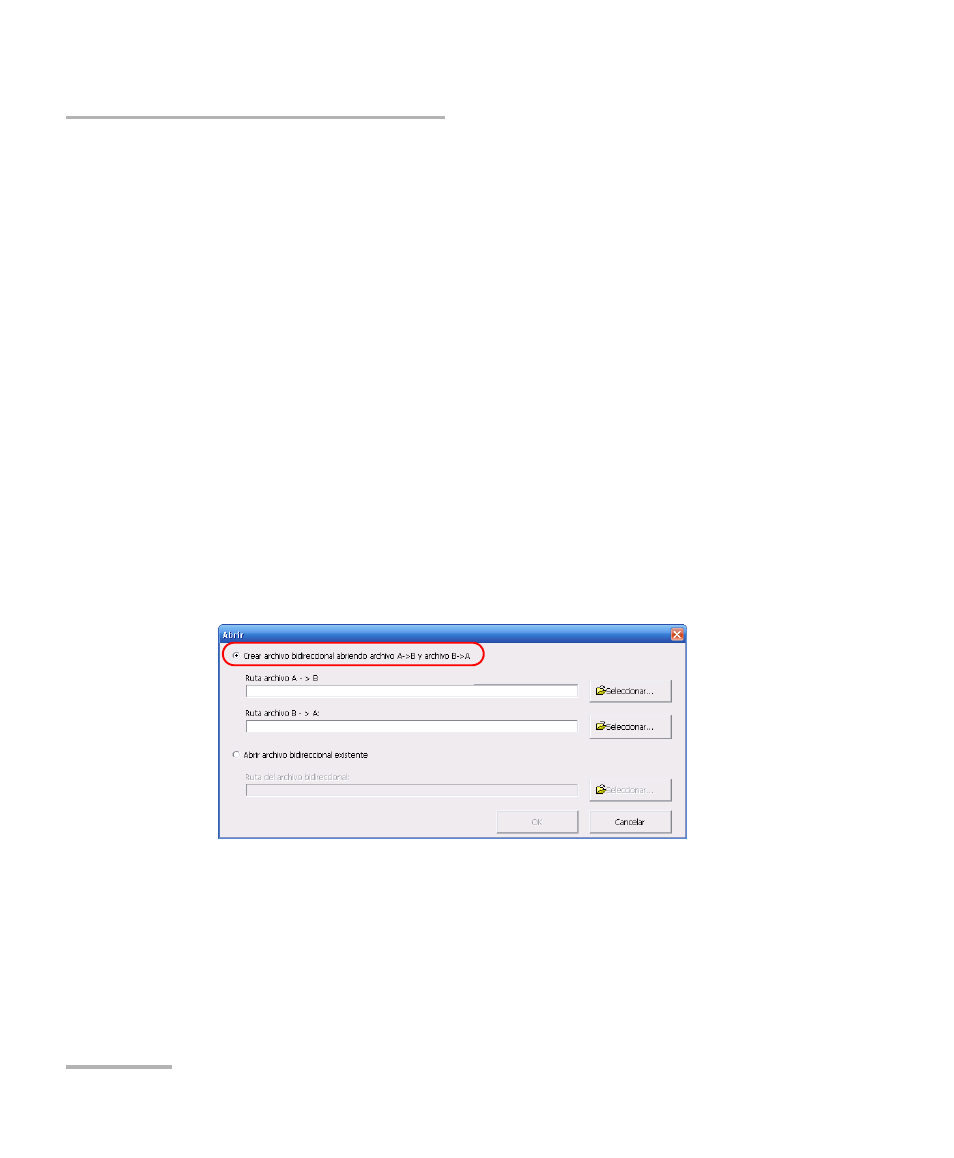

3. En el cuadro de diálogo Abrir, seleccione Crear archivo bidireccional
abriendo archivo A->B y archivo B->A.
4. Seleccione los archivos que desea abrir.
4a. Pulse el botón Seleccionar, situado a la derecha del cuadro Ruta
archivo A->B.
4b. Seleccione el primer archivo (asegúrese de que está resaltado)
y pulse OK.
