Mantenimiento
OTDR 277
Verificación del OTDR
Para verificar el cero del OTDR:
1. Conecte al puerto del OTDR un cable de conexión de unos 10 m de
largo. Antes debe medir físicamente la longitud exacta del puente.
Use preferentemente un cable de conexión sin revestimiento exterior.
³
Compruebe que el puerto del OTDR y los conectores estén bien
limpios.
³
Compruebe que la configuración de la fibra sea precisa (IOR,
factor helicoidal y RBS).
2. Establezca el alcance de distancia en menos de 2 km, el ancho de
pulso en 10 ns y el tiempo de adquisición en 30 s.

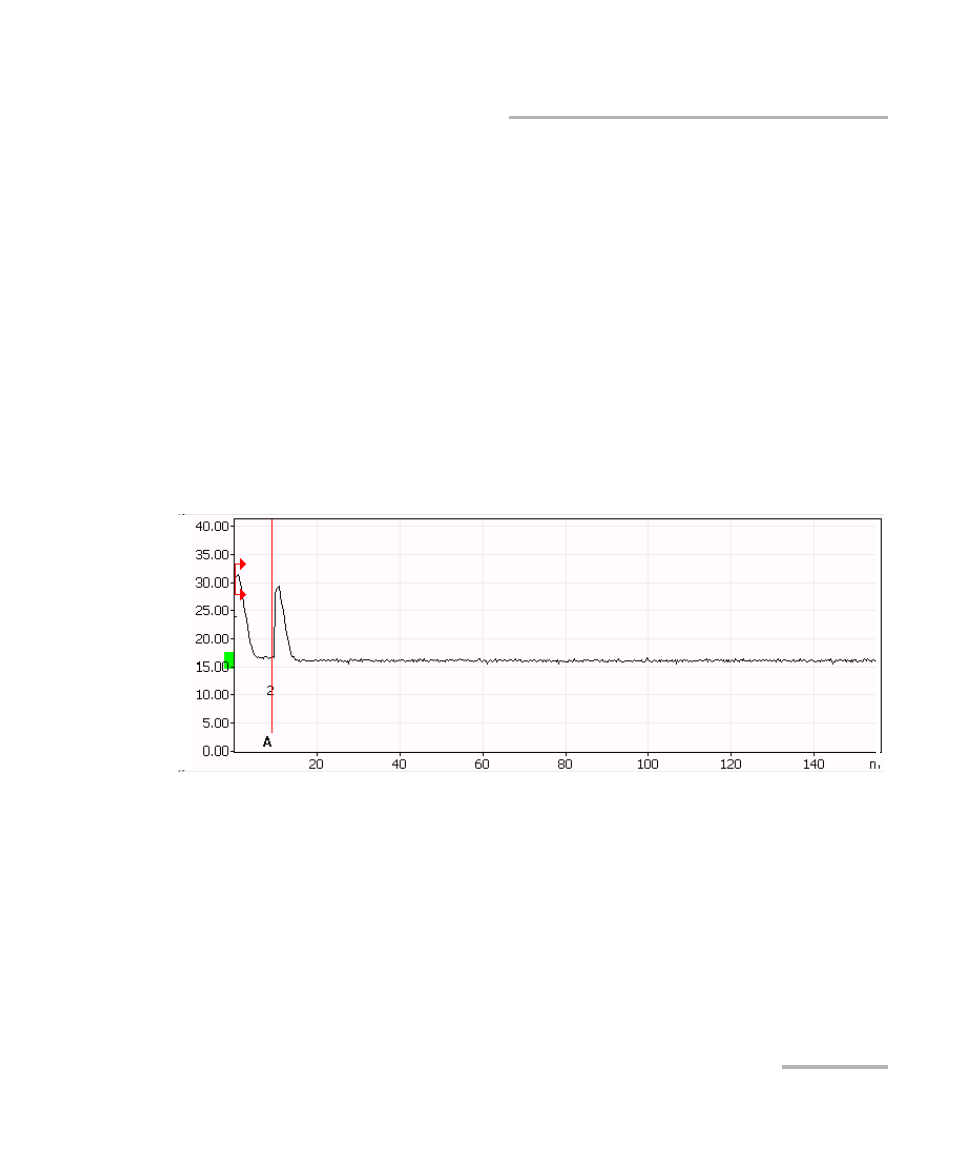

3. Realice una medición de la distancia, colocando el marcador A de la
manera mostrada a continuación.
Nota: También puede pulsar el botón Analizar del panel Evento. Este análisis
debería devolver directamente la posición correcta.
La posición del marcador debería ser igual a la longitud del puente
(± 2 m). Por ejemplo, de 8 a 12 m si la longitud del puente es de 10 m.
Si el error en la distancia supera este límite, devuelva el OTDR a EXFO.
