Análisis de curvas y eventos
140 OTDR
Visualización de resultados de la prueba
Visualización de resultados de la prueba
La aplicación permite ver los resultados actuales directamente después
de una secuencia de adquisición o volver a cargar los datos de archivos
existentes.
Para ver los resultados de la prueba:
En la ventana principal, seleccione la ficha Resultado.
Nota: La ficha Resultado muestra los resultados de pruebas de aprobado/fallo
realizadas durante las adquisiciones de curvas. Por lo tanto, no se
actualizará si modifica las curvas existentes más adelante.
Para ver el gráfico correspondiente a una curva de la lista:
1. En la ficha Resultado, seleccione la curva deseada y pulse el botón
Configurar como curva actual.
Nota: Puesto que una curva no puede ser al mismo tiempo curva de referencia y
principal (actual), el botón Configurar como curva actual dejará de estar
disponible si selecciona la curva de referencia de la lista.
2. Seleccione la ficha Gráfico.

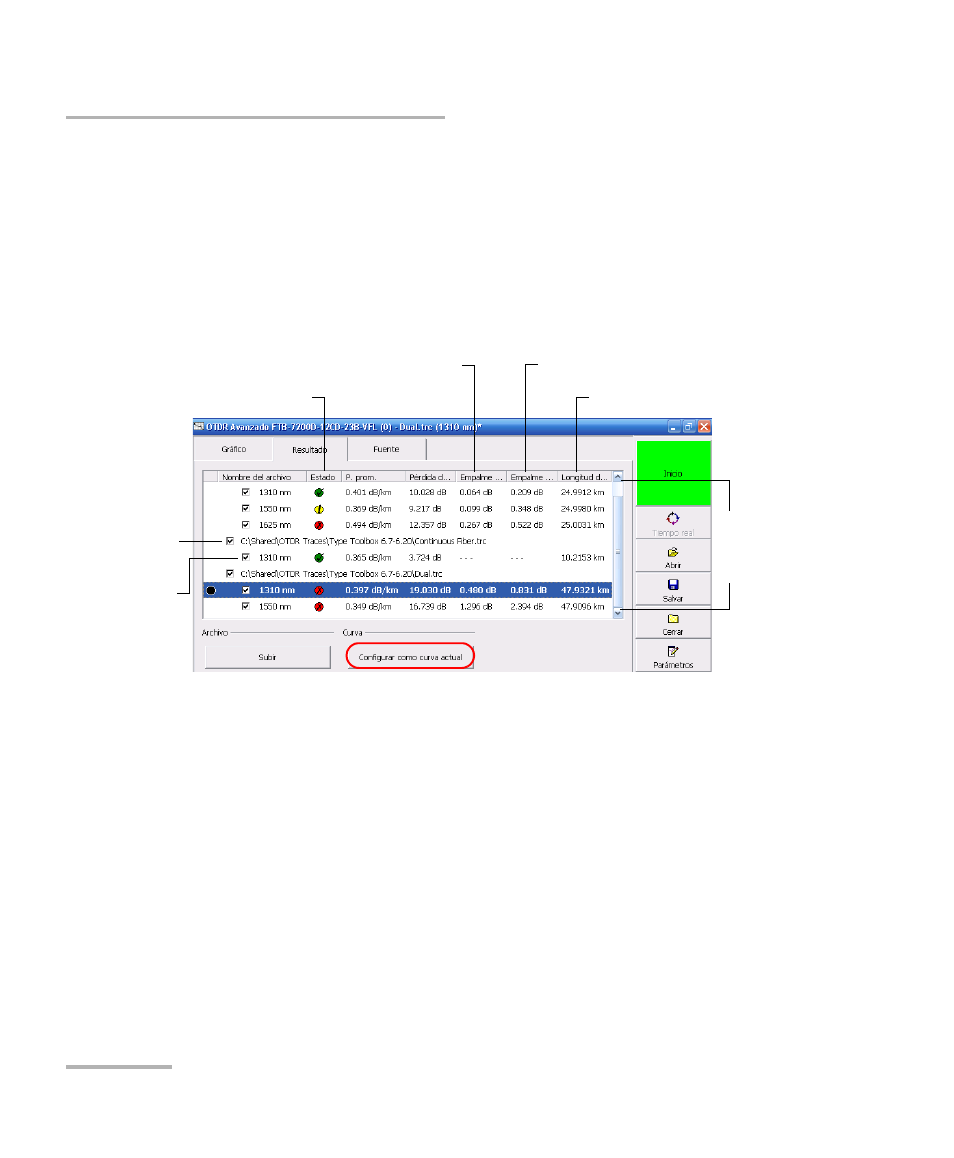

Estado de aprobado/fallo
del evento
Pérdida por empalme máxima en dB
Identificación
de la fibra
Longitud de
onda de
prueba
Pérdida por empalme promedio en dB
Longitud de la fibra expresada
en la unidad definida
Flechas de
desplaza-
miento
